一·概述（Summary）

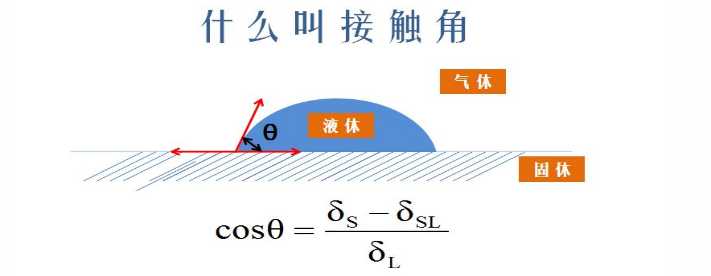

接触角（Contact angle）是指在气、液、固三相交点处所作的气-液界面的切线，此切线在液体一方的与固-液交界线之间的夹角θ，接触角测量是现今表面性能检测的主要方法。

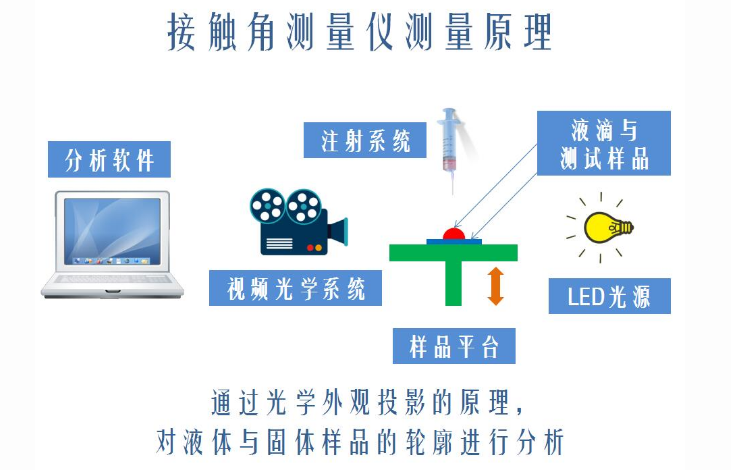

粉体接处角测量仪是采用光学成像的原理，设备采用图像轮廓分析方式测量样品表面接触角、润湿性能、表界面张力、前进后退角、表面能等性能，设备采用全自动进液装置，性价比高、拓展性强、功能全面、可满足各种常规测量需求，目前已经广泛使用在众多高校院所及企业。

二·应用（Application）

接触角测量仪广泛应用于各个行业领域，在手机制造、玻璃制造、表面处理、材料研究、化学化工、半导体制造、涂料油墨、电子电路、纺织纤维、生物等领域，接触角测量已经成为了一项评估表面性能的重要仪器。

（部分测试功能需要选购专门附件完成）

1. 液体在固体表面的铺展、渗透、吸收等润湿行为，座滴法测量静态接触角；

2. 材料在固体表面的前进角、后退角、接触角滞后、滚动角、动态接触角测量；

3. 吸收材料的连续实时研究及过程记录，接触角随时间变化曲线分析；

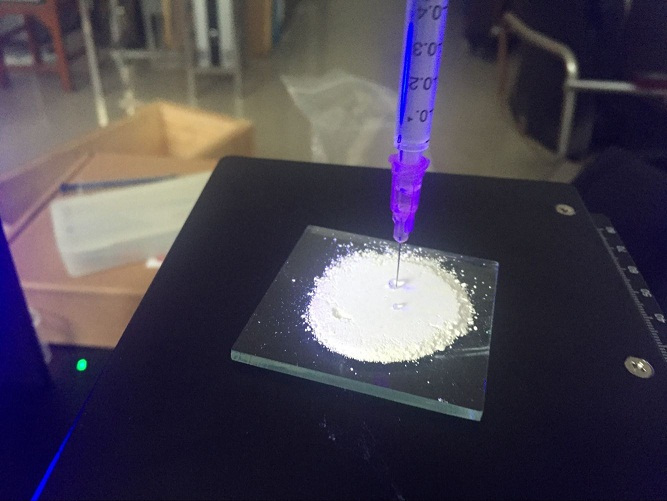

4. 各种特殊材料的接触角测量，如粉末、弯曲曲面、超疏水/超亲水样品；

5. 附着滴法测试材料浸没在液体中的接触角测试；

6. 悬滴法测量各种液体表界面张力及其极性、色散分量；

7. 计算固体表面自由能（Surface free energy），及其极性色散分量分析；

分析液体在固体表面的粘附功（Adhersion），评估固体表面均匀性、清洁度等。

技术参数：

1．符合标准 :SY/T5153-2007，ASTM D 724,ASTM D5946-2004，ISO15989

2.可变焦：0.7-4.5倍

3.具有可调背光平面平行光源，保证图像清晰度高，不失真

4.测量方法：静液滴法（量角法，量高法），拟合法

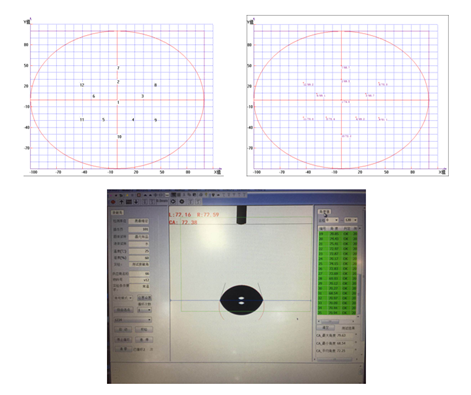

5.可以任意设定采集图象的时间定时采集图像，及全程录像功能

6.滴定器可上下40mm的范围进行调整，滴定方便

7.采用工业数码彩色摄像机进行图像采集，可以连续变焦，连续调整图象的亮度，采集的图像清晰度高，提高了测量数据的准确度及精确度，实时监控，随时抓拍。抓拍时间任意设定

8.接触角测试范围：0.1°至180°测试精度：0.1度，测试分辨率：0.01度

9.仪器采用USB口，安装简单，使用方便，仪器使用适用于WINDOWS98以上任意版本的JY-82视频测试系统，系统人性化，操作简单，测试方便，具有试验报告，试验报告可保存、调阅、打印

10.本产品可以对任意大小的试样进行全方位的测试，可根据客户需要定制测试平台，平台采用铝型材材料设计，外观精密，测试方便，最适合超大试样的测试，对小试样测试同样方便，测试精度高，滴定方便等多种特点。

11.可以求出固体的表面自由能 （二液法），并生成实验报告，实验报告能保存、调阅、打印。

12. 配置：

1）、CCD摄像头（USB接口）具体参数：

分辨率：1280*1024 传感器：1/1.8”逐行扫描CMOS

像素尺寸：5.2*5.2um 模数转换精度：10位

曝光方式：行曝光 图像数据格式：Mono8/RGB Bayer

信噪比：45Db 动态范围：60dB

数据接口：USB2.0标准接口 同步方式：外触发、软触发

外触发接口：光隔离 镜头接口：C/CS

机械尺寸：约L54.5*W54.5*H46.1mm 额定功耗：1.75W

2）、变焦系统 ；

3）、自动滴定系统（实现计算机控制自动滴液）；

4）、注射器；

5）、电源线；

6）、数据线；

7）、操作手册；

8）、 品牌计算机：

14、售后服务

按质量保证提供售后服务。在质保期内（二年内），对仪器本身质量问题，我方免费提供维修服务和部件更换。在质保期外，设备如出现质量问题，我方接到用户通知后应在48小时内给予电话和书面传真响应，积极协助用户解决问题或根据用户要求提供有偿现场服务。

1）我方对分析仪器提供的技术支持和优良的售后服务。2）零备件供货方保证在10年内以优惠的价格提供给用户。

3）保修期后，我方继续免费提供仪器技术咨询和支持，有偿提供维修服务，有偿供应备品备件。

15、具体应用领域:

1、纳米材料与不同活性剂间湿润性的测定、研究；

2、印刷行业油墨、金属、纸张之间的附着力；

3、粘贴剂与固体间的粘接程度研究；

4、航天工业空中雨雾对飞机基体的润湿程度检测；

5、军事科学中弹片在空气中与雨雾接触角的测定；

6、石油开采过程中，注入添加剂与原油中固体前进角，后退角的测定；

7、金属焊接过程中，检测焊剂对金属的附着力；

8、铝箔亲水角的测定；

9、电镀膜，各种液晶屏亲水角的测定等
