| 仪器分类: | 视频光学接触角测定仪 | 仪器种类: | 便携 |
| 接触角准确度: | 0.1° | 放大倍数: | 0.7-4.5倍 |
| 表面张力范围: | 0-2000mN/m |

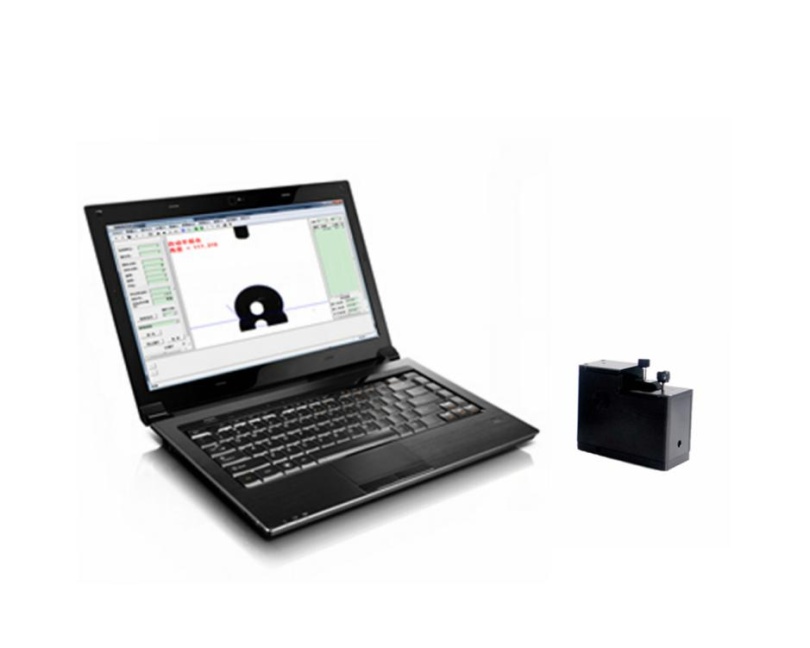

接触角（Contact angle）是指在气、液、固三相交点处所作的气-液界面的切线，此切线在液体一方的与固-液交界线之间的夹角θ，便携式接触角测量仪是现今表面性能检测的主要方法。接触角测量仪是采用光学成像的原理，通过图像轮廓分析方式测量样品表面接触角、润湿性能、表面能等性能，手持式接触角测量仪是一款适用于室外及大尺寸样品表面性能测试的专用设备，该设备体积小、方便携带、性价比高。
一、测量原理：
如上图、接触角测量仪主要由光源、注射单元、采集系统、分析软件四大部分组成，设备采用光学成像的原理。
光源采用密集LED冷光设计，发光均匀，图像清洗，寿命长；
注射单元采用手动旋钮式精确滴液，滴液稳定，精度高；
采集系统采用微型工业级显微镜，日本进口CCD相机，拍摄稳定，图像清晰，真实可靠，镜头采用德国工业级进口配置，成像无畸形失真；
分析软件功能强大，具备一键式全自动拟合能力，具备国际的拟合方法，满足各种液滴形态的精确拟合;
二、技术规格：
便携式接触角测量仪主机 | |
外形尺寸 | 135mm（长）*72mm(宽)* 120mm(高) |
重量 | 1.16KG |
电源 | 220V / 60HZ |
光源系统 | |
光源 | 密集专用的LED可调节白色基调工业级冷光源 |
寿命 | 使用寿命达贰万伍仟小时以上 |
注射单元 | |
注射器 | 专用配套高精密石英注射器、容量250μL |
滴液 | 手动控制进液，精度可达0.2μL |
注射单元移动 | 上下20mm; 左右15mm |
采集系统 | |
CCD | SONY原装进口高速工业级芯片、25帧/S、130W像素 |
镜头 | 微型高清工业级显微镜 |
采集系统调节 | 5mm微调、视角角度可调（平视、俯视、仰视等多视角观察） |
分析软件 | |
接触角测量范围 | 0-180° |
接触角测量精度 | ±0.1° |
表面张力测量范围 | 0-2000mN/m |
表面张力测量精度 | 0.01 mN/m |

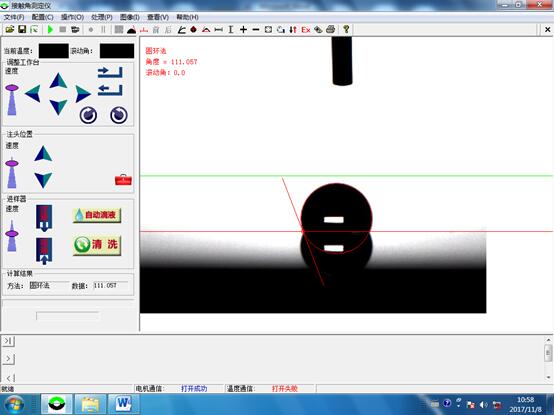

分析软件功能 | 1、国内的接触角测量分析软件自动拟合法（一键自动拟合， 不存在人工误差）包括：圆法拟合（Circle method）、椭圆/斜 椭圆拟合法（Ellipse/Oblique ellipse）、LY、微分椭圆法/微 分圆法（Differential circle / Differential ellipse）； 2、动态接触角拟合（批量拟合多张图像）包括：润湿性能测试 （Wettability）、视频连续拟合计算（Video analysis）；
|
![8X2G%TQ0PED`)Z_]Z1]H4WC.jpg](/uploads/allimg/20240723/1-240H3163120U3.jpg "20190816-338570135.jpg")
