一·概述（Summary）
接触角（Contact angle）是指在气、液、固三相交点处所作的气-液界面的切线，此切线在液体一方的与固-液交界线之间的夹角θ，接触角测量是现今表面性能检测的主要方法。

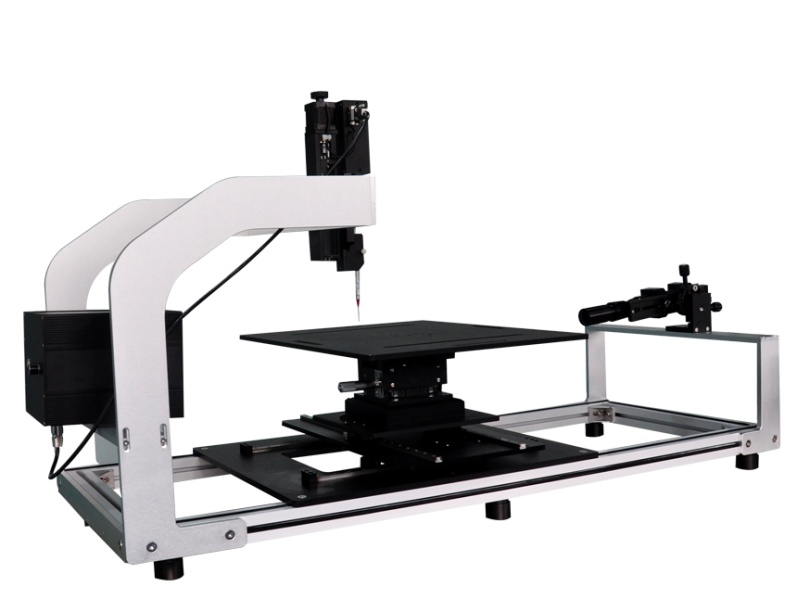

PZ-1000大平台型接触角测量仪是采用光学成像的原理，通过图像轮廓分析方式测量样品表面接触角、润湿性能、表界面张力、表面能等性能，设备性价比高、功能全面、测试精度高，可满足大尺寸产品，如电视平板玻璃等特殊产品与常规样品的测量需要。
二·应用（Application）
接触角测量仪广泛应用于各个行业领域，在手机制造、玻璃制造、表面处理、材料研究、化学化工、半导体制造、涂料油墨、电子电路、纺织纤维、生物等领域，接触角测量已经成为了一项评估表面性能的重要仪器。
（部分测试功能需要选购专门附件完成）
1. 液体在固体表面的铺展、渗透、吸收等润湿行为，座滴法测量静态接触角；
2. 材料在固体表面的前进角、后退角、接触角滞后、滚动角、动态接触角测量；
3. 吸收材料的连续实时研究及过程记录，接触角随时间变化曲线分析；
4. 各种特殊材料的接触角测量，如粉末、弯曲曲面、超疏水/超亲水样品；
5. 附着滴法测试材料浸没在液体中的接触角测试；
6. 悬滴法测量各种液体表界面张力及其极性、色散分量；
7. 计算固体表面自由能（Surface free energy），及其极性色散分量分析；
8. 分析液体在固体表面的粘附功（Adhersion），评估固体表面均匀性、清洁度等。
三·设备原理（Principle）

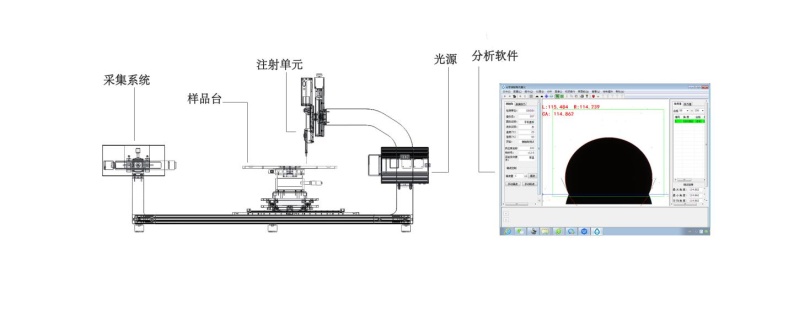

如上图、接触角测量仪主要由光源、注射单元、样品台、采集系统、分析软件五大部分组成，设备采用光学成像的原理。
光源采用密集LED冷光设计，发光均匀，图像清洗，寿命长；
注射单元采用高精度注射泵进液，由软件定量定速控制，滴液稳定，精度极高；
样品台采用三维手动精调平台，操作灵活，定位准确，样品台可根据实际样品尺寸定制；
采集系统采用黑白进口CCD相机，拍摄稳定，图像清晰，真实可靠，镜头采用远焦德国工业级远心变焦变倍进口配置，0.7-4.5倍放大可调，成像无畸形失真；
分析软件功能强大，具备一键式全自动拟合能力，具备国际最领xian的拟合方法，满足各种液滴形态的精确拟合;
四·技术规格（Specifications）
接触角主机 | |
外形尺寸 | 1430mm（长）*480mm(宽)* 690mm(高) |
重量 | 50.5KG |
电源 | 220V / 60HZ |
光源系统 | |
光源 | 密集LED可调节蓝色基调工业级冷光源 |
寿命 | 使用寿命达贰万伍仟小时以上 |
注射单元 | |
注射器 | 专用配套高精密石英注射器、容量500μL |
滴液 | 软件控制自动进液，精度高达0.01μL |
注射单元移动 | 自动上下60mm; 左右100mm |
采集系统 | |
CCD | SONY原装进口高速工业级芯片、25帧/S、130W像素 |
镜头 | 0.7-4.5倍高清工业级连续变倍式显微镜 |
采集系统调节 | 前后60mm、视角角度可调（平视、俯视、仰视、360°旋转等多视角观察） |
样品台装置 | |
工作台面尺寸 | 400mm*500mm |
样品尺寸 | 21寸 |
样品台移动 | 前后移动 手动，行程200mm 左右移动 手动，行程250mm 平台可旋转，旋转角度360° |
分析软件 | |
接触角测量范围 | 0-180° |
接触角测量精度 | ±0.1° |
表界面张力测量范围 | 0-2000mN/m |
表界面张力测量精度 | 0.01 mN/m |
分析软件功能 | 1、国内zuixianjin的接触角测量分析软件自动拟合法（一键自动拟合， 不存在人工误差）包括：圆法拟合（Circle method）、椭圆/斜 椭圆拟合法（Ellipse/Oblique ellipse）、LY、微分椭圆法/微 分圆法（Differential circle / Differential ellipse）； 2、动态接触角拟合（批量拟合多张图像）包括：润湿性能测试 （Wettability）、视频连续拟合计算（Video analysis）； 3、表面能计算（Surface energy）； 4、表界面张力测量（Surface tension）； 5、粘附功（Adhesion work）； |
五·符合国家的相关标准（Accord with national standard）
1.GB/T 24368-2009(玻璃表面疏水污染物检测)；
2.SY/T5153-2007（油藏岩石润湿性测定方法）；
3.ASTM D 724-99（2003）（纸的表面可湿性的试验方法）；
4.ASTM D5946-2004（塑料薄膜与水接触角度的测量）；
5.ISO15989（塑料薄膜和薄板电晕处理薄膜的水接触角度的测量）；
六·产品特点（Product features）
1. 主机采用高强度航空铝合金结构搭配模块化设计理念，自主研发的集成芯片电路控制，采纳国际进口接触角设备的设计精华与配置，保证仪器具有极强的稳定性；
2. 采用工业级密集可调LED冷光源系统（寿命25000H以上），保证成像更清晰，同时避免额外热度所导致的小液滴挥发；
