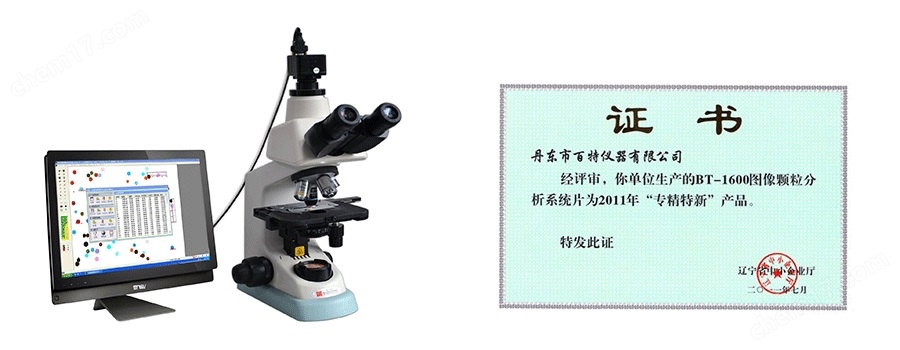

BT-1600静态图像颗粒分析系统包括光学显微镜、数字CCD摄像头、图像处理与分析软件、电脑、打印机等部分组成。它是将传统的显微测量方法与现代的图像处理技术结合的产物。它的基本工作流程是通过专用数字摄像机将显微镜的图像拍摄下来并传输到电脑中，通过专门的颗粒图像分析软件对颗粒图像进行处理与分析，从而得到每一个颗粒的粒度和粒形信息，再将每一个颗粒的粒度和粒形信息进行统计，从而得到粒度（D50）及粒度分布、平均长径比及长径比分布、平均圆形度及圆形度分布等结果。

BT-1600直观、形象、准确特点，它是将微米级以上的颗粒放大几十、数百乃至上千倍，将整个颗粒形状显示在人们的眼前，使人一目了然。它不仅能看到颗粒，还能通过“尺子"来量每一个颗粒的大小，并通过图像处理技术得到所有颗粒的直径，进而得到粒度分布、平均长径比以及长径比分布等。BT-1600为粉体材料的科研、生产和应用领域增添了一种直观、简便、准确的粒度粒形测试手段。

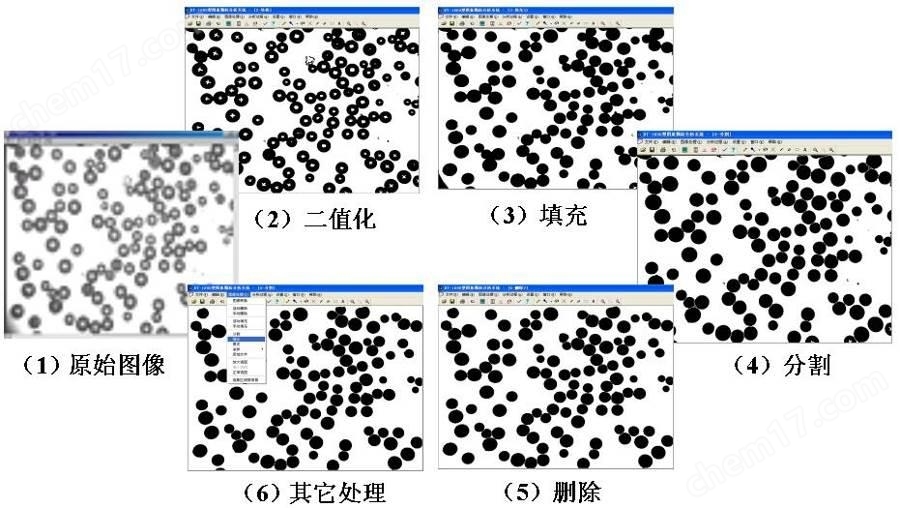

BT-1600静态图像颗粒分析系统还具有很多独.特图像处理功能，包括自动拍摄、自动分割、自动填充、批处理多幅图像、准确性标定等。其中众多的“自动"功简化了操作，提高了效率；批处理多幅图像功能，*克服了传统的静态图像颗粒分析系统仅能分析单幅图像，导致颗粒数太少，代表性不足，结果不准确的问题。它可以拍摄很多幅图像，对这些图像一幅一幅地处理，每一幅处理过的图像上的颗粒都汇集到一起，提高了代表性。

基本性能指标

应用领域

主要应用领域：（观察粒形、分析粒度、监测大颗粒）

• 磨料：如碳化硅、刚玉、金刚石、石榴石等。

• 电池材料：球形石墨粉等。

• 金属粉：如球形铝粉、铅锡合金粉、其他雾化金属粉。

• 非金属粉：如玻璃珠、聚苯乙烯等。

• 针状粉：如硅灰石等。

• 生物制剂：如细胞。

• 食品：如牛奶、面粉等。

• 其他：如科研、教学等。

测试原理

• 标定方法：用显微镜专用标准刻度尺直接标定每个像素的尺寸，再根据每个颗粒图像面积所占的像素多少来度量颗粒的大小，以微米为单位。

• 测试原理：通过对颗粒数量和每个颗粒所包含的像素数量的统计，计算出每个颗粒的等圆面积和等球体积，从而得到颗粒的等圆面积直径、等球体积直径以及长径比等。为计算方便，BT-1600图像颗粒分析仪是以100个像素为一个计量单位的。下表为不同的物镜放大倍数情况下100像素所对应的粒径值。

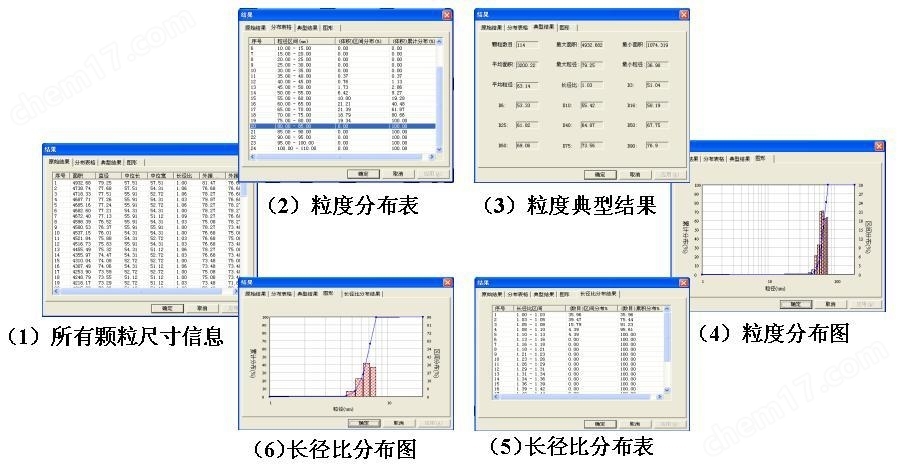

软件功能举例
