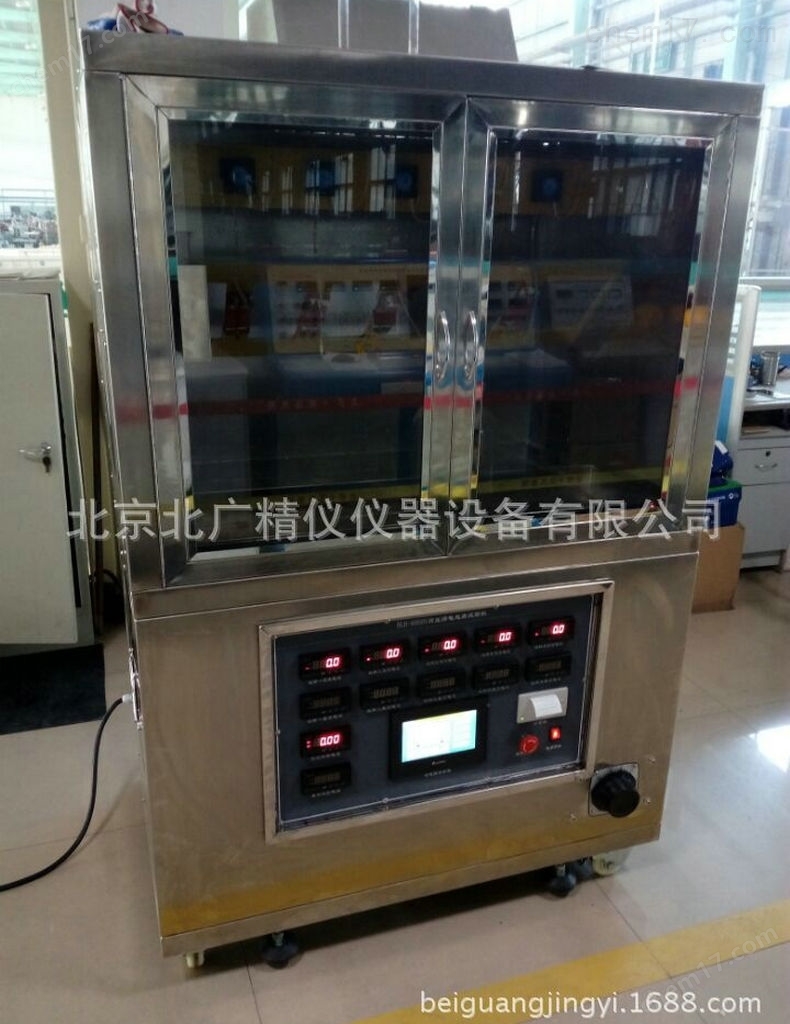

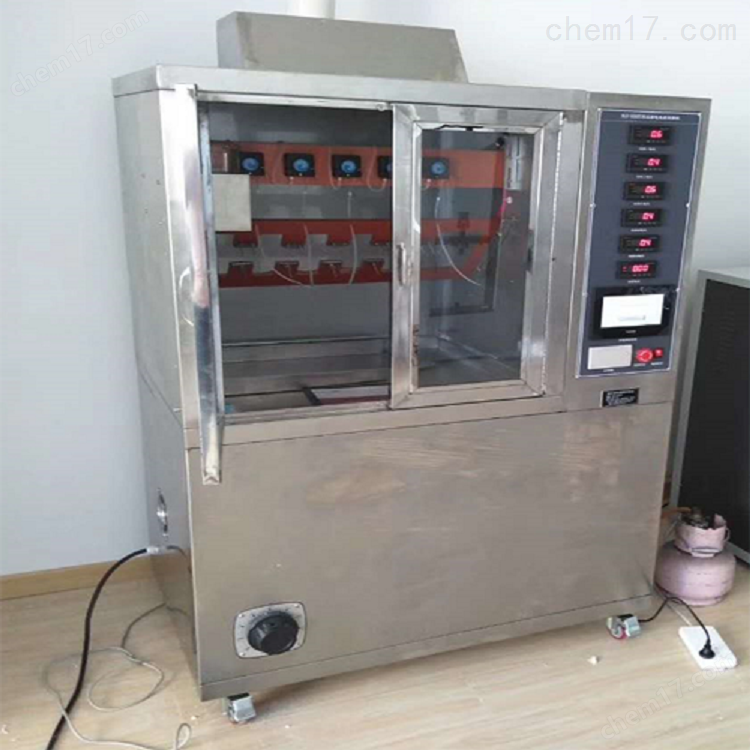

绝缘材料相比电痕化指数测定仪

设备使用前必须检查设备接地良好；

工作室体积：950L*650W*900H(mm)；容积大于为0.5m3；机箱：采用SUS304不锈钢（拉丝面）；警告：试验前请详细阅读本事项。

绝缘材料相比电痕化指数测定仪安 全 守 则试验组数：五组；

本机是严格按照GB/T6553-2003 及IEC60587-1984设计制造。

电线电缆耐电痕试验仪用途

试验电压：100V-6000V 无级可调；

调节电压时，请每次操作都是从低压往高压调节，即从0V开始调起，以防止启动时，有过高电压流过；

试验时间：6小时；

开机弟一次操作时，请在关机状态下安装试样（视操作人员来定），原因怕误操作，防止电击；

漏电起痕试验是在固体绝缘材料表面上，在两电极之间，施加设定电压，升在一定高度滴下规定浓度夜体，用以评价固体绝缘材料表面在电场和污染介质下的耐漏起痕能力。电线电缆耐电痕试验仪性能指标

操作按"启动"键开始测试后，请勿用手接触电极金属，待测试完成或按下"停止"键后，再做接触操作（如换取试样等操作），防止电击；

调压器：输出：0～250V可以调，容量5KVA；

滴夜装置：高精密滴夜装置，滴夜装置高度可调，采用精密蠕动泵，流量范围可调；

试验变压器：容量5KVA，醉高输出电压AC6000V（或定制DC6000V可选）；

当试验中高压回路电流达到或超过60mA持续2S 后，继电器动作，切断电流，蜂鸣器报警指示试品不合格，这时按电压停止即可解除报警声；

试验完成或长期不用情况下，请把试验烧杯试验溶夜清理掉，并排除出试管内溶夜（按住"调试"键即可排夜），*排出后并注入清水清洗2次以上；

试验溶夜：（0.1±0.002）%质量分数的绿化铵（NH4CZ）用蒸馏水稀释。试验完成或停止使用时，请切断电源。

本仪器适用于对电工电子产品、家用电器及其材料进行耐电痕化和蚀损的试验，模拟在工频（48Hz - 62Hz）下，用夜体污染物和斜面试样，通过耐电痕化和蚀损的测量评定在严酷环境条件下使用的电气绝缘材料的耐电痕化和蚀损等级。

适用于照明设备、低压电器、室用电器、机床电器，用于绝缘材料、工程塑料、电气连接件。

仪器外形尺寸：1200L*700W*1800H(mm)；设备不得在无人看管情况下长期运行；设备停止使用时，必须切断主机电源；

污夜槽采用316不锈钢，加装密闭装置；

试验前请选择好试验参数（如直流与交流，夜体流速等，并确认连接已经到位），确认无误后启动电压试验。此为防止电压过高，接触时瞬间电流过大，以保护电器寿命；

控制装置：采用PLC+触摸屏控制，控制精密，操作简单，设计*人性化，试验结束自动生成报告。

电源外接插座必须有接地线，插头端必须接地线；

滴夜间隔时间：试验时间可预置，0 ~ 99.99S/M/H可连续可调；

电极：厚0.5mm 材质为304不锈材料，上下电极距离：50.0mm±0.1；贰、执行标准滤纸尺寸：按照标准尺寸要求制做，滤纸厚度为0.15 ～0.17mm。

输出电压：交流/直流（定制可切换）；

控制系统由PLC控制，可单独控制任何一个工作组。

本机是严格按照GB/T6553-2003 及IEC60587-1984设计制造。

高精度稳压器：输出AC220V 功率6000W，精度±1%；

起痕判断：依标准GB/T6553-2003/4.1.2规定，在试样上施加电压（2.5k V,3. 5k V和4.5k V），并以一定流速滴污染夜，在60mA以下的电流持续6H不过流即为通过；

电压稳定度：±1%；
