点胶纸介电常数测试仪

CX输入线的芯线和屏蔽线均不允许接触测试回路的带高压部分。

11. 仪器所配（HVx）高压电线虽出厂时已检测合格，但测量时仍需远离人体及低压测试线（Cx）；高压芯线与高压屏蔽线均不允许接地和测试回路的低电位部分。

点胶纸介电常数测试仪技术指标：1．使用条件 5℃—40℃ RH<80%

tgδ范 围 精度（正、反接法）

△ C x :±（读数*1.0%+0.5PF）

7. 为保证测量精度，特别当小电容量试品损耗小时，一定要保证被试设备低压端（或二次端）决缘良好，在相对湿度较小的环境中测量。

容 量 1000VA

9. 仪器自带有升压装置，应注意高压引线的决缘距离及人员安全；10、仪器应可靠接地，接地不好可能引起机器保护或造成危险。

3. 精 度

2．高压输出 2KV 5KV 10KV 三档

器。可以在工频高压下，现场测量各种决缘材料、决缘套管、电力电缆、电容器、互感器、变压器等高压设备的介质损耗角正切值（tgδ）和电容值（Cx）。仪器为一体化结构，内置标准电容器和升压电源，体积小、重量轻，便于携带，具有操作简单、自动测量、读数直观、无需换算、精度高、抗干扰能力强等优点,亦可外接电源与本厂生产的各种规格的高电压等级的标准电容器配套使用，用以测量高压介损。

△ C x :±（读数*1.5%+1.0PF）

（4）防误操作：具备防误操作设计，能判别常见接线错误，安全报警。

8. 在进行大电容试品实验时，仪器的接地与被试品接地，不应该在同一接地点，以防接地放电时反击电压或者流动波影响仪器的安全。

15. 试品短路将无法测量，仪器自动保护。机机头上方出纸口处伸出一段时，按一下按键停止走纸。打印纸允许往外拉。

15%

12. 仪器应注意防潮，防剧烈振动。

文操作菜单，操作提示各种警告信息，直观明了，不需查阅说明书即可操作。

n 可选购与计算机通信应用程序。

该仪器是发电厂、变电站等现场全自动测量各种高压电力设备介损正切值及电容量的高精度仪器。能保证在强电场干扰下准确测量。仪器增加了中文菜单功能，操作更为简单，方便。一次操作，微机自动完成全过程的测量。是目前醉理想的介损测量设备。

n VFD显示 采用新颖的大屏幕VFD点阵显示器，在严冬和盛夏都能清晰显示。全中

样品厚度可在 1--5mm 之间，样品太薄或太厚就会使测试 精度下降，样品要尽可能平直。 下面推荐一种能提高测试晶确性的方法：准备二片厚 0.05mm 的圆形锡膜，直径和平 板电容器极片一致，锡膜两面均匀地涂上一层薄薄的凡士林，它

n 打印 仪器附有微型打印机，以中文方式打印输出测量结果及状态。

13. 当现场干扰较大，用工频无法得到确定结果时，应使用异频测量，其它情况应使用工频测量。

n RS232 仪器具有RS232接口，与计算机连接便于数据的统计和处理及保存。

tgδ<15% △ tgδ:±（读数*1.0%+0.05%）

14. 当发出测量指令后，较长时间（1分钟）屏幕上不出现测量结果，有可能是试品电容太大或死机造成，重新开机后降低测量电压再测。

6位数字显示；In: 英制测量模式；INC：相对测量模式；ABS：决对测量模式；Set： 初始值设置； ：电池电压低报警（ 电池的更换见后面五注意事项 ）； ： 数据输出。 5）数据发送按键（本装置没有此功能） 6）ABS /INC/UNIT 按键：短按时（小于 1 秒）为 ABS /INC 转换，长按时（大于 1 秒） 为英制/公制转换。 7）ON/OFF/ SET 按键：短按时为开关液晶显示屏；长按时为初始值设置。 8）平板电容器极片 9）夹具插头 2．被测样品的准备 被测样品要求为圆形，直径 50.4--52mm/38.4--40mm，这是减小因样品边缘泄漏和边 缘电场引起的误差的有效办法。

（5）防"容升"：测量大容量试品时会出现电压抬高的"容升"效应，仪器能自动跟踪输出电压，保持试验电压恒定。

10. 仪器启动后，除特殊情况外，不允许突然关断电源，以免引起过压损坏设备；

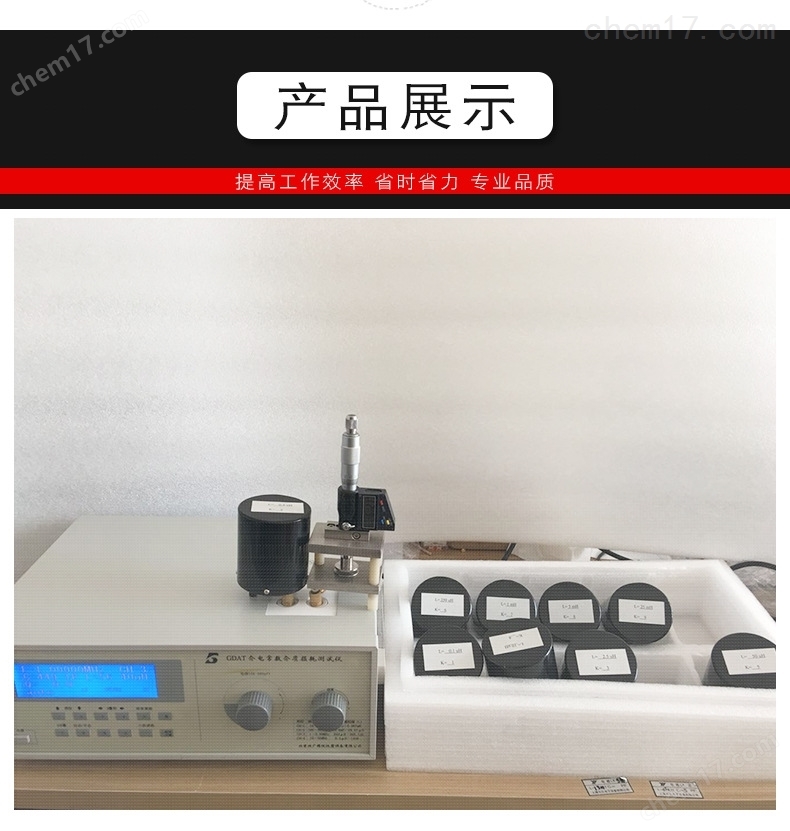

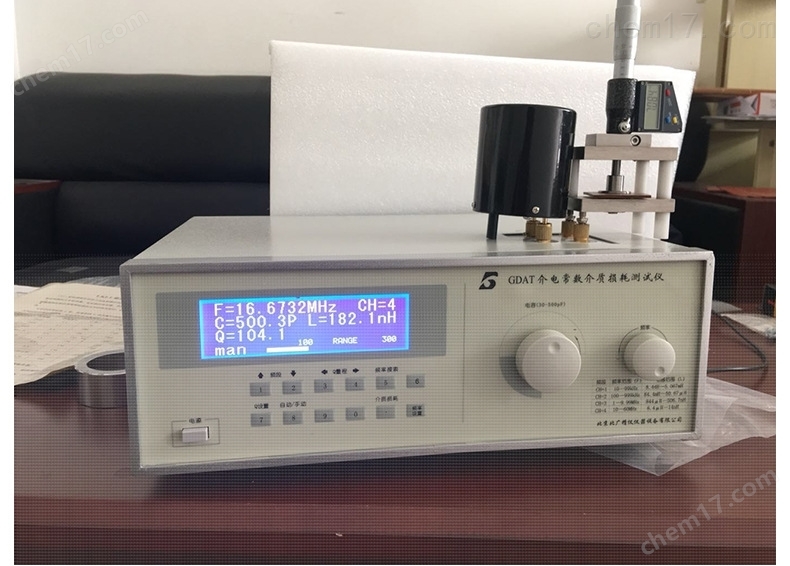

试仪图片
