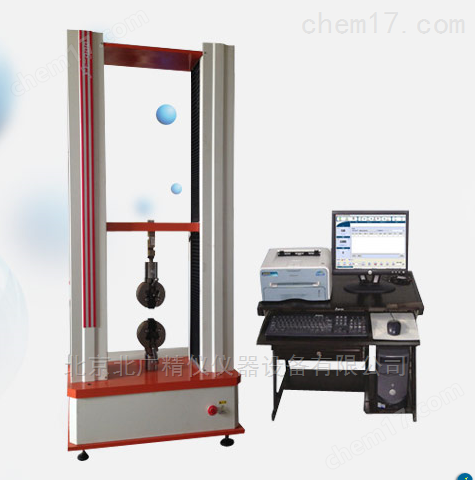

扯断伸长率试验机测试机

5、技术zhi持：

软件功能介绍:

2.比例限：荷重在一定范围内与伸长可以维持成正比之关系，其大应力即为比极限。

F．测试结果可以EXCEL格式的数据形式输出。

●定应力力值 ●撕裂强度

扯断伸长率试验机测试机编号 名称 地区 品 牌 数 量

B. 试品资料:提供使用者设定所有试品数据，一次输入数据永九重复使用。并可自行增修公式以提高测试数据契合性。

J. 全程位移: 编码器2500 P/R，提升4倍精度 ,采用LINE DRIVE编码器抗干扰能力* ,位移解析0.001mm。

C．力量准确度：≤0.5％

F. 显示方式:UTM107+WIN-XP测试软件计算机屏幕显示。

G．测试结束可自动存档、手动存档，测试完毕自动求算大力量、上、下屈服强度、滞后环法、逐步逼近法、非比例延伸强度、抗拉强度、抗压强度、任意点定伸长强度、任意点定负荷延伸、弹性模量、延伸率、剥离区间大值、小值、平均值、净能量、折返能量、总能量、弯曲模量、断点位移x％荷重、断点荷重X％位移、等等。 数据备份：测试数据可保存在任意硬盘分区。

7.屈服强度：拉伸时，永九伸长率达到某一规定值之荷重，除以平行部原断面积，所得之商。

7 主 板 中 国 本厂 壹 块

A. 高精度美国传力力量传感器:5000N ,力量精度在±0.5 %以内。

8 双闭环保持软件 中 国 本厂 壹 份

D.品牌电脑一台，惠普彩色喷墨打印机一台

2、培 训：

●任意点力值 ●任意点伸长率

K．行走空间：1200mm（不含夹持器、特殊测试空间亦可依客户需求定制）

D. 控制系统: 采用Pulse Command控制方式使控制更精准 ，速度控制范围0.01~500 mm/min。 中联板调整具有快速粗调与慢速微调功能。 测试后自动回归原点、自动储存。

（二）特殊测试项目：

附件

●压力试验 ●粘合力剥离力试验

B．力量解析度：1/10000

4、设备维修服务：

6.屈服点：材料拉伸时，变形增快而应力不变，此点即为屈服点。屈服点分为上下屈服点，一般以上屈作为屈服点。

E. 数据传输方式：RS232传输

可测试项目

B. 随机赠送拉力夹具一组（其他夹具选购）。

我公司产品自用户现场调试验收合格后2年内免费保修，终身维护。在2年免费保修期内产品发生非人为质量问题，我公司为客户提供免费维修。如产品在免费保修期外出现故障，维修服务只适当收取材料成本费。

●拉伸应力 ●拉伸强度

9 夹 具 中 国 本厂 壹 副

1.弹性系数即弹性杨氏模量

E. 图形曲线尺度自动加化(Auto Scale)，可使图形以加尺度显示。并可于测试中实时图形动态切换。具有荷重-位移、荷重-时间、位移-时间、应力-应变荷重-2点延伸图，以及多曲线对比。

4.在质保期满以后，我方将以优惠的价格提供保修服务，当发生故障时，我方仍将按第3项处理。

K. 安全装置:过载紧急停机装置、上下行程限定装置、漏电自动断电系统、自动断点停机功能。

A．荷重元：5000N区间选配

E．位移解析度：1/1000

J．速度范围：0.01－500mm/min（特殊测试速度亦可依客户需求定制）

D．力量放大倍数：7段自动切换

电 脑 拉 力 试 验 机 配 置 清 单

A.一年保固书及中文操作说明书各一份。

4 伺服电机 日本 松下 壹 台

我公司工程师免费为用户提供操作人员培训，直到操作人员能独立作为止。

N．功率：600W

B. 容量分段:全程七档：× 1，× 2，× 5，× 10，× 20，× 50，× 100 , 采用高精度24 bits A/D，取样频率200Hz 。

（一）普通测试项目：（普通显示值及计算值）

●定伸应力 ●定应力伸长率

11 打印机 中 国 惠 普 壹 台

6、售后响应：

1 传感器 美 国 传力 壹 只

6 同步带 中 国 固力特 壹 根

5 减速机 德 国 扭卡特 壹 台

在拉力机上，以一定的速度将试样拉伸到一定的伸长率或拉伸到规定的负荷时，测定试样收缩时恢复的功和伸张时消耗的功之比的百分数，即为有效弹性；测定试样伸长、收缩时所损失的能与伸长时所消耗的功之比的百分数，即为滞后损失。

售后服务承诺

屈服（yield）：荷重超过比例限与伸长不再成正比，荷重会突降，然后在一段时间内，上下起伏，伸长发生较大变化，这种现象叫作屈服。

●扯断强度 ●扯断伸长率

H . 豪华测试界面软件可实现定速度、定位移、定荷重（可设定保持时间）、定荷重增率、定应力增率、定应变增率等控制模式加上多阶控制模式可满足不同的测试要求。

主机规格

用户方按订货技术要求进行验收。并符合国家标准要求。设备验收在用户方进行并由我公司安装调试技术人员和用户共同在维修报告上签字以确认仪器的调试工作完成。

●弯曲试验 ●拔出力穿刺力试验

G. 简洁的全程一档与精密全程七档力量线性双校正系统。

D. 各长度、力量单位、显示位数采用动态互换方式，力量单位T、Kg、N、KN、g、lb，变形单位mm、cm、inch。

A. 测试标准模块化功能:提供使用者设定所需应用的测试标准设定，范围涵盖GB、ASTM、DIN、JIS、BS…等，测试标准规范。

F．位移准确度：≤0.5％

●抽出力 ●粘合力及取峰值计算值

4.弹性变形：除去荷重后，材料的变形*消失。

3.弹性限：为材料所能承受而不呈永九变形之大应力。

M．使用电源:220V 60HZ

8.弹簧K值：与变形同相位的作用力分量与形变之比。

I. 测试空间:测试宽度约800mm（标准规格），联板行走空间1200 mm（不含夹具）（标准规格）

3 伺服驱动器 日本 松下 壹 台

H．金属引伸计准确度：≤0.5％

L. 手控方式：可增添无线遥控装置或手动操作盒。（选购）

5.永九变形：除去荷重后，材料仍残留变形。

定义：同相位的法向应力分量与法向应变之比。为测定材料刚性之系数，其值越高，材料越强韧。

C. 动力系统:见配置清单

9.有效弹性和滞后损失：

I． 软件具有历史测试数据演示功能。

1.我公司产品实行"质量三包"质量保证期一年，终身服务（裁刀为消耗品，不在保修范围之内）。在质量保证期内，对由于设计、制造、工艺或材料的缺陷所发生的故障负责，并免费维修和更换缺陷的零件或整机。质量保证期过后硬件更换接受成本费用，软件免费升级。

2.对于我公司随机配置的易损件不在"质量三包"期内不做免费处理，但保证及时有偿长期优惠供应。

对于所需仪器的用户，根据用户的要求提供专业的技术方案。除了常规的仪器服务外，我公司技术部还可为用户提供各种非常规设备的技术zhi持。

在接到用户维修邀请后，2小时内做出反应，并给予解决。如未解决，我公司指派工程师及时到达用户现场，解决问题至设备正常使用为止。

C. 双报表编辑:*开放式使用者编辑报表，供测试者选择自己喜好的报表格式（测试程序新增内建EXCEL报表编辑功能扩展了以往单一专业报表的格局）

C.拉力机测试软件一份。

G．金属引伸计解析度：1/1000

H．多种语言随机切换：简体中文、繁体中文、英文。

免费为用户提供所购仪器的安装调试服务。在进行安装调试前用户方应提供相应的准备工作，并予以提前通知，具体安装调试日期双方可以协商而定。设备安装调试由多年行业资深工程师免费进行。保证用户可以正确使用、软件操作和一般维护以及应及故障的处理

1、设备安装调试：

3.我公司在全国设有分公司或办事处，在接到用户故障信息后1小时内响应，2小时内提供解决方案，若需派专业的维修工程师到现场服务，可在48小时内到达现场维修，4小时内排除故障。

2 滚珠丝杆 台 湾 ABBA 贰 根

3、设备验收标准：

L．测试宽度：800mm（特殊测试宽度亦可依客户需求定制）

I．大变形引伸计准确度：±1mm

六、主要计数指标

10 电 脑 中 国 联 想 壹 台

主要计数指标

数据传输方式：RS232传输

普通测试项目：（普通显示值及计算值）

全程位移: 编码器2500 P/R，提升4倍精度 ,采用LINE DRIVE编码器抗干扰能力* ,位移解析0.01mm。

速度范围：0.01－500mm/min（特殊测试速度亦可依客户需求定制）

显示方式:UTM107+WIN-XP测试软件计算机屏幕显示。

抽出力 粘合力及取峰值计算值

永九变形：除去荷重后，材料仍残留变形。

定义：同相位的法向应力分量与法向应变之比。为测定材料刚性之系数，其值越高，材料越强韧。

弹性变形：除去荷重后，材料的变形*消失。

图形曲线尺度自动Z佳化(Auto Scale)，可使图形以Z佳尺度显示。并可于测试中实时图形动态切换。具有荷重-位移、荷重-时间、位移-时间、应力-应变荷重-2点延伸图，以及多曲线对比。

高精度美国传力力量传感器: 2T ,力量精度在±0.5 %以内。

机台尺寸:665×455×1700 mm(长×宽×高)

金属引伸计解析度：1/1000

随机赠送标准拉力夹具一组（其他夹具选购）。

大变形引伸计准确度：±1mm

测试宽度：350mm（特殊测试宽度亦可依客户需求定制）

功率：600W

扯断强度 扯断伸长率

定伸应力 定应力伸长率

一年保固书及中文操作说明书各一份。

位移解析度：1/1000

测试空间:测试宽度约350 mm（标准规格），联板行走空间950 mm（不含夹具）（标准规格）

各长度、力量单位、显示位数采用动态互换方式，力量单位T、Kg、N、KN、g、lb，变形单位mm、cm、inch。

控制系统: 采用Pulse Command控制方式使控制更精准 ，速度控制范围0.01~500 mm/min。 中联板调整具有快速粗调与慢速微调功能。 测试后自动回归原点、自动储存。

多种语言随机切换：简体中文、繁体中文、英文。

测试结束可自动存档、手动存档，测试完毕自动求算Z大力量、上、下屈服强度、滞后环法、逐步逼近法、非比例延伸强度、抗拉强度、抗压强度、任意点定伸长强度、任意点定负荷延伸、弹性模量、延伸率、剥离区间Z大值、Z小值、平均值、净能量、折返能量、总能量、弯曲模量、断点位移x％荷重、断点荷重X％位移、等等。 数据备份：测试数据可保存在任意硬盘分区。

K安全装置:过载紧急停机装置、上下行程限定装置、漏电自动断电系统、自动断点停机功能。

试品资料:提供使用者设定所有试品数据，一次输入数据永九重复使用。并可自行增修公式以提高测试数据契合性。

荷重元：0-2T区间选配

有效弹性和滞后损失：

定应力力值 撕裂强度

动力系统:见配置清单

拉力机测试软件一份。

比例限：荷重在一定范围内与伸长可以维持成正比之关系，其Z大应力即为比极限。

弹性系数即弹性杨氏模量

力量放大倍数：7段自动切换

软件功能介绍:

GB/T 16491、GB/T 1040、GB/T 8808、GB/T 13022、GB/T 2790、GB/T 2791、GB/T 2792、GB/T 16825、GB/T 17200、GB/T 3923.1、GB/T 528、GB/T 2611、GB/T 6344、GB/T 20310、GB/T 3690、GB/T 4944、GB/T 3686、GB/T 529、GB/T 6344、GB/T 10654、HG/T 2580、JC/T 777、QB/T 2171、HG/T 2538、CNS 11888、JIS K6854、PSTC-7、ISO 37、AS 1180.2、BS EN 1979、BSEN ISO 1421、BS EN ISO 1798、BS EN ISO 9163、DIN EN ISO 1798、GOST 18299、DIN 53357、ISO 2285、ISO 34-1、ISO 34-2、BS 903、BS 5131、DIN EN 12803、DIN EN 12995、DIN53507-A、DIN53339、ASTM D3574、ASTM D6644、ASTM D5035、ASTM D2061、ASTM D1445、ASTM D2290、ASTM D412、ASTM D3759/D3759M

屈服（yield）：荷重超过比例限与伸长不再成正比，荷重会突降，然后在一段时间内，上下起伏，伸长发生较大变化，这种现象叫作屈服。

双报表编辑:*开放式使用者编辑报表，供测试者选择自己喜好的报表格式（测试程序新增内建EXCEL报表编辑功能扩展了以往单一专业报表的格局）

简洁的全程一档与精密全程七档力量线性双校正系统。

测试结果可以EXCEL格式的数据形式输出。

屈服点：材料拉伸时，变形增快而应力不变，此点即为屈服点。屈服点分为上下屈服点，一般以上屈作为屈服点。

主机规格

容量分段:全程七档：× 1，× 2，× 5，× 10，× 20，× 50，× 100 , 采用高精度24 bits A/D，取样频率200Hz 。

依据标准】

（二）特殊测试项目：

使用电源:220V 60HZ

在拉力机上，以一定的速度将试样拉伸到一定的伸长率或拉伸到规定的负荷时，测定试样收缩时恢复的功和伸张时消耗的功之比的百分数，即为有效弹性；测定试样伸长、收缩时所损失的能与伸长时所消耗的功之比的百分数，即为滞后损失。

拉伸应力 拉伸强度

可测试项目

压力试验 粘合力剥离力试验

力量解析度：1/10000

行走空间：950mm（不含夹持器、特殊测试空间亦可依客户需求定制）

力量准确度：≤0.5％

弹性限：为材料所能承受而不呈永九变形之Z大应力。

豪华测试界面软件可实现定速度、定位移、定荷重（可设定保持时间）、定荷重增率、定应力增率、定应变增率等控制模式加上多阶控制模式可满足不同的测试要求。

位移准确度：≤0.5％

软件具有历史测试数据演示功能。

品牌电脑一台，惠普彩色喷墨打印机一台

测试标准模块化功能:提供使用者设定所需应用的测试标准设定，范围涵盖GB、ASTM、DIN、JIS、BS…等，测试标准规范。

弹簧K值：与变形同相位的作用力分量与形变之比。

任意点力值 任意点伸长率

金属引伸计准确度：≤0.5％

附件

手控方式：可增添无线遥控装置或手动操作盒。（选购）

弯曲试验 拔出力穿刺力试验

屈服强度：拉伸时，永九伸长率达到某一规定值之荷重，除以平行部原断面积，所得之商。
