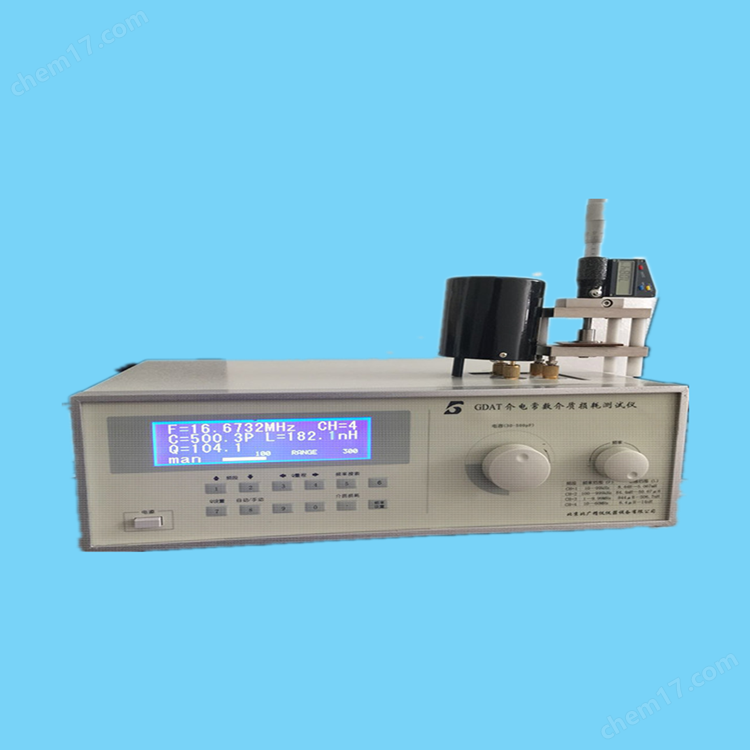

abc型介电常数/介质损耗仪测试仪 型号：BDAT-A
◇主要特点：空洞共振腔适用于CCL/印刷线路板，薄膜等非破坏性低介电损耗材料量测。 印电路板主要由玻纤与环氧树脂组成的, 玻纤介电常数为5~6, 树脂大约是3, 由于树脂含量, 硬化程度, 溶剂残留等因素会造成介电特性的偏差, 传统测量方法样品制作不易, 尤其是薄膜样品（ 小于 10 mil） 量测值偏低,。
◇主要技术特性：介质损耗和介电常数是各种电瓷、装置瓷、电容器等陶瓷，还有复合材料等的一项重要的物理性质，通过测定介质损耗角正切tanδ及介电常数（ε），可进一步了解影响介质损耗和介电常数的各种因素，为提高材料的性能提供依据；仪器的基本原理是采用高频谐振法，并提供了，通用、多用途、多量程的阻抗测试。它以单片计算机作为仪器的控制，测量核心采用了频率数字锁定，标准频率测试点自动设定，谐振点自动搜索，Q值量程自动转换，数值显示等新技术，改进了调谐回路，使得调谐测试回路的残余电感减至zui低，并保留了原Q表中自动稳幅等技术，使得新仪器在使用时更为方便，测量值更为精确。仪器能在较高的测试频率条件下，测量高频电感或谐振回路的Q值，电感器的电感量和分布电容量，电容器的电容量和损耗角正切值，电工材料的高频介质损耗，高频回路有效并联及串联电阻，传输线的特性阻抗等。
abc型介电常数/介质损耗仪仪器技术指标：
☆Q值测量：
a．Q值测量范围：5～999。 b．Q值量程分档：30、100、300、999、自动换档。
c．标称误差
频率范围：25kHz～10MHz； 固有误差：≤5％±满度值的2％；工作误差：≤7％±满度值的2％；
频率范围：10MHz～50MHz； 固有误差：≤7％±满度值的2％；工作误差：≤10％±满度值的2％。
☆电感测量：
a．测量范围：0.1μH～1H。
b．分 档：分七个量程。
0.1～1μH， 1～10μH， 10～100μH，
0.1～lmH， 1～10mH， 10～100mH， 100 mH～1H。
☆电容测量：
a．测量范围：1～460pF（460pF以上的电容测量见使用规则）；
b．电容量调节范围
主调电容器：40～500pF； 准 确 度：150pF以下±1.5pF；150pF以上±1％；
微调电容量：－3pF～0～＋3pF； 准 确 度：±0.2pF。
☆振荡频率：
a．振荡频率范围：25kHz～50MHz；
b．频率分档
25～74kHz， 74～213kHz， 213-700kHz， 700kHz～1.95MHz，
1.95MHz～5.2MHz， 5.2MHz～17MHz， 17～50MHz。
c．频率误差：2×10-4±1个字。
☆Q合格指示预置功能，预置范围：5～999。
☆仪器正常工作条件
a. 环境温度：0℃～+40℃； b．相对湿度：<80％； c．电源：220V±22V，50Hz±2.5Hz。
☆试样尺寸
圆片形：厚度2+0.5mm，直径为Φ30~40mm（ε<12时），φ25~35mm（ε=12~30时），φ15~20mm（ε>30时）
☆其他
a．消耗功率：约25W； b．净重：约7kg； c. 外型尺寸：（l×b×h）mm：380×132×280。
☆ Q合格指示预置功能
预置范围：5～1000。
◇仪器特点：
☆接线简单（正接法两根线，反接可使用一根线），所有电缆线均有接地屏蔽，所以都能拖地使用，测量电压缓升、缓降，全自动测量，结果直读，无须换算。
☆多种测量方式 可选择正/反接线、内/外标准电容器和内/外试验电压进行测量。正接线可测量高压介损。
☆ 抗震性能 仪器可承受长途运输中强烈震动颠簸而不会损坏。
☆ 抗干扰能力强 采用自动跟踪干扰抵偿电路，将矢量运算法与移相法结合，有效地消除强电场干扰对测量的影响，适用于500kV及其以下电站的现场试验。
☆CVT测量 *自激法测量CVT功能，不需外加任何设备，可完成不可拆头CVT的测量。一次接线（三根电缆，不用倒线），一个测量过程（大约1分钟），两个zui终测量结果（C1和C2的介损及电容值）。测量过程中文显示，能实时监测自激电流值和试验电压（高压）值。能消除引线对测试的影响，测量结果准确可靠。
☆ 安全措施（1）高压保护：试品短路、击穿或高压电流波动，能迅速切断高压输出。
（2）CVT保护：设定自激电压的过流点，一旦超出设置的电流值，仪器自动退出测量，不会损坏设备。
（3）接地检测：仪器有接地检测功能，未接地时不能升压测量。
（4）防误操作：具备防误操作设计，能判别常见接线错误，安全报警。
（5）防“容升"：测量大容量试品时会出现电压抬高的“容升"效应，仪器能自动跟踪输出电压，保持试验电压恒定。
☆ VFD显示 采用新颖的大屏幕VFD点阵显示器，在严冬和盛夏都能清晰显示。全中文操作菜单，操作提示各种警告信息，直观明了，不需查阅说明书即可操作。
☆打印 仪器附有微型打印机，以中文方式打印输出测量结果及状态。
☆RS232 仪器具有RS232接口，与计算机连接便于数据的统计和处理及保存。
☆可选购与计算机通信应用程序。
备注：（本公司主要生产精密仪器分类：橡胶塑料性能检测设备，海绵泡沫性能检测设备，万能试验机，力学冲击试验机，制样机，冲片机等，）
专业北京*产品
一 .概述： 介质损耗和介电常数是各种电瓷、装置瓷、电容器等陶瓷，还有复合材料等的一项重要的物理性质，通过测定介质损耗角正切tanδ及介电常数（ε），可进一
步了解影响介质损耗和介电常数的各种因素，为提高材料的性能提供依据；仪器的基本原理是采用高频谐振法，并提供了，通用、多用途、多量程的阻抗测试。它以单
片计算机作为仪器的控制，测量核心采用了频率数字锁定，标准频率测试点自动设定，谐振点自动搜索，Q值量程自动转换，数值显示等新技术，改进了调谐回路，使得
调谐测试回路的残余电感减至zui低，并保留了原Q表中自动稳幅等技术，使得新仪器在使用时更为方便，测量值更为精确。仪器能在较高的测试频率条件下，测量高频电
感或谐振回路的Q值，电感器的电感量和分布电容量，电容器的电容量和损耗角正切值，电工材料的高频介质损耗，高频回路有效并联及串联电阻，传输线的特性阻抗等
。该仪器用于科研机关、学校、工厂等单位对无机非金属新材料性能的应用研究。仪器遵从标准：GB/T5594.4-1985。
二、仪器的技术指标 1．Q值测量 a．Q值测量范围：5～999。 b．Q值量程分档：30、100、300、999、自动换档。 c．标称误差 频率范围：25kHz～10MHz；
固有误差：≤5％±满度值的2％；工作误差：≤7％±满度值的2％； 频率范围：10MHz～50MHz； 固有误差：≤7％±满度值的2％；工作误差：≤10％±满度
值的2％。 2．电感测量 a．测量范围：0.1μH～1H。 b．分 档：分七个量程。 0.1～1μH， 1～10μH， 10～100μH， 0.1～lmH， 1～10mH，
10～100mH， 100 mH～1H。 3．电容测量 a．测量范围：1～460pF（460pF以上的电容测量见使用规则）； b．电容量调节范围 主调电容器：40～500pF；
准 确 度：150pF以下±1.5pF；150pF以上±1％； 微调电容量：－3pF～0～＋3pF； 准 确 度：±0.2pF。 4．振荡频率 a．振荡频率范围：25kHz～
50MHz； b．频率分档： 25～74kHz， 74～213kHz， 213-700kHz， 700kHz～1.95MHz，1.95MHz～5.2MHz， 5.2MHz～17MHz， 17～50MHz。 c
．频率误差：2×10-4±1个字。 5．Q合格指示预置功能，预置范围：5～999。 6．仪器正常工作条件 a. 环境温度：0℃～+40℃； b．相对湿度：<80％； c．电源：
220V±22V，50Hz±2.5Hz。 7．试样尺寸 圆片形：厚度2+0.5mm，直径为Φ30~40mm（ε<12时），φ25~35mm（ε=12~30时），φ15~20mm（ε>30时） 8．其
他 a．消耗功率：约25W； b．净重：约7kg； c. 外型尺寸：（l×b×h）mm：380×132×280。
三、实验步骤： 1．本仪器适用于110V/220V , 50Hz+0.5Hz交流电，使用前要检查市电电压 是否合适，采用稳压电源，以保证测试条件的稳定。 2．开机预热15
分钟，使仪器恢复正常状态后才能开始测试。 3．按部件标准制备好的陶瓷试样，两面用烧渗法被上银层，并分别焊上一根 Φ0.8mm，30~40mm长的金属引线。引线
材料为铜，表面镀银并浸锡。 4．选择适当的辅助线圈插入电感接线柱。根据需要选择振荡器频率，调节测 试电路电容器使电路谐振。假定谐振时电容为C1，品质因素
为Q1。 5． 将被测样品接在“CX"接线柱上。 6．再调节测试电路电容器使电路谐振，这时电容为C2，可以直接读出Q2，并 且Q2= Q1－△Q，。 7．用游标卡尺量出
试样的直径Φ和厚度d（分别在不同位置测得两个数据， 再取其平均值）。 8.方形式样按其边长的4倍计算Φ值
四、注意事项 1．圆片形试样的尺寸（Φ=38mm+1mm，d=2mm+0.5mm）要符合公差要求，两面 烧渗银层、浸锡及焊接引出线要符合技术条件。 2．电压或频率的剧
烈波动常使电桥不能达到良好的平衡，所以测定时，电压 和频率要求稳定，电压变动不得大于1%，频率变动不得大于0.5%。 3．电极与试样的接触情况，对tanδ的测
试结果有很大影响，因此烧渗银层 电极要求接触良好、均匀，而厚度合适。 4．试样吸湿后，测得的tanδ值增大，影响测量精度，应严格避免试样吸潮。 5．在测量过
程中，注意随时检查电桥本体屏蔽的情况，当电桥真正达到平衡， “本体-屏蔽"开关置于任何一边时，检查计光带均应zui小，而无大变化。
附录一、测试原理简介 一、仪器的工作原理 1．“Q"的定义 Q表是根据串联谐振原理设计，以谐振电压的比值来定位Q值。“Q"表示元件或系统的“品质因数"，其物
理含义是在一个振荡周期内贮存的能量与损耗的能量之比。对于电抗元件（电感或电容）来说，即在测试频率上呈现的电抗与电阻之比。它以89C51单片计算机作为控制核
心，实现对各种功能的控制。压控信号源为Q值测量提供了一个优质的高频信号，频率从25kHz-50MHz，共分为七个波段。信号源的频率受频率调谐和数字锁定单元的
控制。信号源输出一路送到程控衰减器和自动稳幅控制单元，该单元根据CPU的指令对信号衰减后送回信号激励单元，同时对信号检波后送出一直流控制信号到压控信
号源实现自动稳幅。信号源的另一路输出送到频率计数电路，在这里完成对信号的整形，预计数，然后再送到CPU实现计数。信号激励部分输出送到一个宽带分压器，
由分压器馈给测试调谐回路一个恒定幅度的信号。当测试回路处于谐振状态时，在调谐电容CT两端的信号幅度将是分压器提供的信号幅度Q倍。在CT两端取得的调谐信
号被信号放大单元适当放大后送到检波和数字取样单元，检波后经数码取样转换，送到控制中心CPU去进行数据处理，同时再送给面板Q调谐指示表。由控制中心CPU
处理过的频率值，Q值等其它需显示数据送到显示控制CPU，由显示控制CPU完成面板显示的控制。
二、结构特性 采用了较低的台式机箱，面板采用PC丝印面板，美观大方。各主要功能单元，除了显示部分为了显示方便和调谐测试回路、放大单元为了减小分布参
数，安装在面板上外，其余都安装在机内底板上。见图三面板示意图。面板左半部是频率和Q值显示，操作按键和频率调谐钮所在部位。面板右半部是调谐回路的主，付
调电容所在部位。仪器的频段控制，标频设定，谐振点搜索，Q值合格点设置都以轻触按键实现控制，频率调谐由数码开关完成，面板上无一可调电位器，极大地简化了
操作，又提高了可靠性。 面板各功能键说明： 1．频率显示数码管，共5位。 2．频率单位指示灯，MHz或kHz。 3．器件Q值合格指示灯，超过已设置的值时灯亮。 4
．Q值指示数码管，共3位。 5．工作频段选择按键，每按一次，切换至低一个频段工作。 6．工作频段指示灯，表格内为对应的频段工作频率范围。7．工作频段选择
按键，每按一次，切换至高一个频段工作。 8．工作频段内，标准测试频率设置按键，各段内标准测试频率见面板功能部分。 9．器件谐振点搜索按键，右上角指示灯
亮时表示仪器正工作在自动搜索。如 需退出搜索，再按此键。 10．频率调谐数码开关。 11．Q值合格比较值设定按键。 12．Q值调谐指示表。 13．对应各工作频段
的电感测量范围和标准测试频率表。 14．调谐回路的付调谐电容器调谐旋钮，它与主调谐电容并联，旋钮上方对 应的窗口内是该电容的变化范围指示刻度盘（－3～
+3P）。 15．调谐回路的主调电容调谐旋钮，上方对应的窗口内为主调电容的电容值 和谐振时对应的测试电感值刻度盘。 16．电源开关 17．测试回路接线柱，左边两
个为电感接入端，右边两个为外接电容接入端。
三、使用方法 该仪器是一种多用途的阻抗测量仪器，为了提高测量精度，除了使Q值测试回路本身残余参量尽可能地小，使耦合回路的频响尽可能地好之外，还要掌握
正确的测试方法和残余参数修正方法。 1．测试注意事项 a．本仪器应水平安放，校准Q值指示的电表机械零点。 b．如果你需要较精确地测量，请接通电源后，预热
30分钟，再进行测试。 c．调节主调电容的电容量时，特别注意当刻度调到zui大或zui小值时，不要用力继续再调． d．被测件和测试电路接线柱间的接线应尽量短，足够
粗，并应接触良好可靠， 以减少因接线的电阻和分布参数所带来的测量误差。 e．被测件不要直接搁在面板顶部，离顶部一公分以上，必要时可用低耗损的 绝缘材料如
聚苯乙烯等做成的衬垫物衬垫。 f．手不得靠近试件，以免人体感应影响造成测量误差，有屏蔽的试件，屏蔽 罩应连接在低电位端的接线柱。 2．高频线圈的Q值测量（
基本测量法） A．直接法 a．将按测线圈接在“Lx"接线柱上； b．选择适当的工作频段和工作频率； c．将付调电容调至0； d．调主调电容器到远离谐振点（使Q值电表
指示zui小）； e．先调主调电容器到谐振，再调微调电容器到精确的谐振点；即Q表读数达 zui大，此读数即为被测电感的有效Q值（Qe），若需得到被测电感的真实Q值
（Qt），则应先测出线圈分布电容C0，然后照下式修正： 12 1 CCCeT C1是主调电容器谐振时读数（微调电容读数合计在内），如谐振时C1的读数很大，
C0只占很小比例，则有效Q值（Qe）和真实Q值（QT）差别可以忽略。 因Q值量程是自动切换的，因此在调谐时，如遇量程自动转换，应停顿一下，待Q值稳定后，根据读
数值变大或变小，确定继续调电容的方向。 B．变容法 a．照直读法“a-f"进行，记下谐振时电容读数C1和Q1； b．转动主调电容，使Q值二次指示均为Q1的0.707时，
记下此时两次电容读数的差数ΔC。 CCQ1 2 倘要得到精确结果，则线圈的分布电容应加在C1之内，并应使主调电容作多次偏调，然后取其平均读数。 测Q
值较高的线圈时，Q值下降到0.707 Q1时，电容偏调很小，读数误差较大，这时可将主电容作较大偏调（10％以内），记下偏调数ΔC和偏调后的Q值读数Q2，这时Q值表
达式为： 122 2 1 C CQ C. 变频法 a．按享读法“a-f"进行，在频率监视插座上接上精度优于 1×10-6的数字式频率计数器，记下
谐振时读数C1和Q1以及频率读数f0。 b．改变信号源的频率使Q值二次指示为Q1的0.707（一次容性失谐，一次感性失谐），记下此时二次频率读数差值Δf。这时回路的
真实QT为： ffQT0 考虑到线圈的分布电容时，线圈的有效Q值为：
CCffCCffQT0010011/ 变频法测量Q值一般表达式（未考虑分布电容）： 12 21 ff QT 注：Δf是频率偏调数，Q1为谐振时Q表读数，
Q2是偏调后Q表读数。 3．高频线圈电感值的测量 a．将被测线圈接在“Lx"接线柱上，接触要良好； B．自然频率法（此法可获得较准确的结果） a．将被测线圈接在“Lx"
接线柱上； b．将微调电容器度盘调至零，主调电容器度盘调到zui大电容值C1； c．调讯号源频率，使回路谐振，该频率为f1； d．取下被测线圈，换上一个能在主调
电容器调节范围内和十倍于f1频率谐振的电感； e．讯号源调到10 f1位置，调节主调电容器到谐振点； f．将被测线圈接在"Cx"两端，调节主调电容器达谐振，此时视
电容读数是增加还是减小。若增加，则应将振荡器频率调高些，若减小，则频率调低些。 g．再取下被测线圈，调节主调电容达到谐振； h．重复步骤“f"、“g"直到某一
频率，被测线圈接上“Cx"两端和不接上均不改变谐振点，这一频率即为被测线圈的自然谐振频率f2，它的C0数值为： C0=C1 （f1／f2）2 注：测量中所需辅助线圈
可由LKI-l电感组提供便利。 5．电容器容量的测量 A. 小于460pF电容器的测量 a．选一个适当的谐振电感接到“Lx"的两端； b．将微调电容调至零，主调电容器调到
zui大值附近，令这个电容是C1，如未知电容是小数值的，C1应调到较小电容值附近，以便达到尽可能高的分辨 率； c．调讯号源的频率，使测试回路谐振，令谐振器Q
的读数为Q1； d．将被测电容接在“Cx"两端，调主调电容器，使测试电路再谐振，令新的调谐电容值为C2和指示Q值为Q2。 被测电容的有效电容为Cx= C1－C2 电容
器损耗角正切为 0121211 CCtg 电容器的有效并联电阻为 0121211CCRP C0为回路谐振电感的自身电
容。 B．大于460pF电容器用替代法测量 a. 取一只适当容量的标准电容量，其容量为C3，将它接在“Cx"接线柱上。 b．按5A／a-c各测试步骤； c．取下标准电容器，
将被测电容接到"Cx"接线柱，调节主调电容器到谐振，此时主调电容量读数为C2，则Cx可由下式得到： Cx=C3+ C1－C2 6．Q合格预置功能使用 Q合格预置功
能特别适用于工厂需大批量测试某同规格元件的Q值时，当该元件Q值超过某一给定值即为合格，这时合格指示灯亮仪器同时呜叫提醒，这样可减轻工人视力疲劳，同时
大大加快了测试速度。 Q合格预置的步骤： a．选择要求的测试频率； b．用一只合格元件或一只辅助线圈调谐测试回路，使Q值读数指示在所需预置Q值位置上； c．
按一下Q值合格比较按键，使Q合格指示灯亮，同时仪器发出呜叫声，此时该功能设置就结束了； d．换上要测试的器件，微调谐振电容至谐振点，如果该器件的Q值大
于设定的Q值，Q合格指示灯就亮，同时仪器发出呜叫。如需取消已设置的合格值，只需拿去被测元件，待Q值指示0时，再按一下设置键即可。 7．标准测试频率按键的
使用 如果你需在标准测试频率点上，测试器件时，你可以先按频段选择键选择好标准频率所在的工作频段，然后再按一下标准频率设置按键，仪器就会替你自动准确地
设置好测试频率，省去你花时间去调节频率。 8．谐振点自动搜索功能的使用 如果你对电感元件无法确定它的数值时，你就可用该功能来帮你寻找出它的谐振频率点。
步骤如下： a．把元件接以接线柱上；b．主调电容调到中间位上（大概）； c．按一下搜索按键，右上角指示灯亮时，仪器就进入搜索状态。 仪器从zui低工作频率一直搜
索到zui高工作频率，如果你的元件谐振点在频率覆盖区间内，搜索结束后，将会自动停在元件的谐振频率点附近。 如果临时要退出搜索状态，可再按一次搜索键，仪器
会退出搜索操作。 9．频率调谐开关的使用。 频率调谐采用了数码开关，它能辨别使用者的要求，来调节频率变化的速率（频率变化值／档），在你快速转换该开关时，
频率变化速率也加快。当你缓慢调节开关时，频率变化速率也慢下来，zui低可小于分辨力。因此在调谐时接近所需的频率时，应放缓调节速度。当你调节的频率超出工
作频段的频率时，仪器会自动选择低一个或高一个频段工作。实际的各工作频段频率范围比面板上提供的频率范围略宽一些。 四、维修 1．新购仪器的检查 新购的仪
器能选用LKI-2电感组，将各个电感在各个不同频率测试Q值，把测试的情况，例使用的电感号，测试频率Q读数，电容读数等多次测得数及测试环境条件逐一详细
记录，并把记录保存起来，以供以后维修时作参考。 LKI-2电感组是测试时作辅助电感用的，不能把这些电感当作高精度的标准电感看待。随着测试环境条件不同
，测得电感器Q值和分布电容可能略有不同。 2．使用和保养 仪器是比较精密的阻抗测量仪器，在合理使用和注意保养情况下，才能保证长期稳定和较高的测试精度。
a．熟悉本说明书，正确地使用仪器； b．使仪器经常保持清洁、干燥； c．本仪器保用期为一年，如发现机械故障或失去准确度，可以原封送回本厂，
免费修理。 附表一 LKI-2电感组 电感No 电感量 准确度% Q值≥ 分布电容约略值 10 250mH ±5 50 15pF 9 25mH ±5 70 10pF 8 5mH ±5 100 10pF 7 1mH ±5 100
14pF 6 250μH ±5 150 9pF 5 50μH ±5 150 12pF 4 10μH ±5 150 7pF 3 2.5μH ±5 150 7pF 2 0.5μH 0.05μH 200 5pF 1 0.1μH 0.05μH 100 5pF 附：在测量Q值时
附加说明 3．电感组 Q表是根据串联谐振和电压比值原理工作的，Q表的指示Q值是包括被测件的有效Q值及测试回路固有残量在内的整个谐振回路有效Q值，必须用Q
表测试回路残量修正Q表的指示Q值，这是Q表测量的一个重要特点。 附表二 各Q值均值回路指示值Qen 和测试回路平均残量修正系数表 线圈号 测试频率 QeSTD-A
（No.81014） AS2851 STD-A Qen 修正系数 Qen 修正系数 1 100kHz 114 104.5 0.91 108.7 0.95 2 400kHz 135 125 0.93 135 1 3 1MHz 134 131.3 0.98 134 1
4 2MHz 154 150.9 0.98 149.9 0.97 4.5MHz 183 175.7 0.96 175.9 0.96 5 4.5MHz 170 166.6 0.98 160.2 0.94 12MHz 237 213.3 0.9 215.6 0.91 6 12MHz 234
215.3 0.92 180.3 0.77 25MHz 305 265.4 0.87 255.6 0.84 7 25MHz 218 193.5 0.89 163.5 0.75 50MHz 257 224.5 0.87 235.1 0.91Qe：标准有效Q值 在一般情
况下，Q表作为低精度仪器使用或利用Q表对线圈作比较测量时，可不必对残量的影响进行修正。 Q值测量误差可按Q值参考标准不同分为二类。 我厂采用的一种是以
Q表生产厂家所提供并经计量部门审核的均值回路标准指示值Qen为参考标准，Q表指示Q值Qi的相对误差由下式表示： δQi=[（Qi-Qen）÷Qen]× 100％ 式中Qi为标有
Qen值标准量具在Q表上的实际指示值。 注：修正系数主要用于用户测量一个器件Q值时，根据指示的Qi值换算出较准础的Q值。
五、产品的交收检验 1．检验环境要求： a．环境温度：20℃±2℃ 相对湿度<50％； b．供电电源：220V±10V 50Hz±1Hz。 2．检验设备要求： a．设备应在计量
后的有效使用期内3．Q值指示检验 a．检验设备：WGSTD-A标准线圈一套； b．把标准Q值线圈接入WGSTD-A电感接线柱上； c．选择标准Q值线圈所规定的检定频
率； d．WGSTD-A表的Q值读数与标准线圈的本机均值，Qen 间的相对误差应符合二.1.C条固有误差所规定。 本机均值系数见附表二。 4．调谐电容器准确度检验 a.
测试时应断开Q表电源； b．设备连接如图五所示，连接线应尽量短，尽可能减小分布电容； 图五 c．电容测试仪技术指标 测试范围：30-550pF、±
5pF； 测试精度：30-550pF±0.1％、±5pF±0.05pF； d．调谐电容器刻度盘上指示值与电容测试仪指示值之间误差应符合二.3.b条规定。 5．频率指示误差检验 a
．设备连接如图六所示 b．从后面板的频率监测端用BNC电缆连至频率计数器输入端； c．频率计数器技术要求 测量范围：10Hz-100MHz； 测量误差：<1×10-6
； 测量灵敏度：<30mV； d．测试线要求：高频电缆$YV-50-3； e．Q表频率指示值与频率计数器读数值间的误差应符合二.4.C条规定。介电常数测试仪操作说明
操作步骤： 1、清点步件，确认测试仪器一台，试样夹具一个，双接头导线一根，不同电 感值的电感9个。如下图: 2、接通测试仪器电源并开启仪器使仪器预热15
分钟。 3、在仪器预热15分钟过程中准备好试样，试样要求为：厚度2+0.5mm，直 径为Φ30~40mm（ε<12时），φ25~35mm（ε=12~30时），φ15~20mm（ε>30
时），如果样品表面有屏蔽层，请剔除屏蔽层，同时试样表面要做到平整。 4、连接测试仪器与试样夹具间的导线，测试仪器这边导线应插在标示为接电 容的插孔内，
试样夹具这边则应接在夹具上突出两个铜极上，接时先将夹具夹紧。如下图图示，但夹紧试样时勿放入试样。 5、选择一个电感值较小的电感，将其接在测试
仪器标有电感图示的处。 6、调整测试仪器频率值为与所接电感匹配的频率值，如果不知该值为多少， 试样夹具 导线 测试仪器顶部接线处 铜极 试样
接电感 试样夹具 电感 导线 测试仪 可在接好电感后，调节仪器面板主调电容，使其对应指针指示在250左右，接着按一下测试仪器面板上的“搜索"按钮
，此时搜索指示灯点亮，仪器自动匹配频率值，当匹配完成后，搜索指示灯熄灭，仪器zui终显示匹配值。 7、找C1与Q1：调节仪器面板上的主调电容，可从小
至大微调，同时观察面 板上Q值显示值，当Q值显示为zui大时，再调节仪器面板上微调电容，再次确认Q值为zui大值后记录下当前Q值，同时记录下主调电容与微调电容
指针所指数据之和C值。记录的C值与Q值即是Q1与C1值。 8、断开试样夹具上所接导线，松开夹具，放入试样，再夹紧夹具，接好导线。 zui终接线如下图所示 9
、找C2与Q2：重复前面第7步，找对应的C值与Q值，所记数据即为C2 值与Q2值。 10、 数据处理：将所记数据代入公式，得出测试结果
Dielectric constant dielectric loss tester to meet standards: GBT 1409-2006 measurement of electrical insulating materials at power, audio frequency, high
frequency （ including meter wavelengths ） of the permittivity and dielectric loss factor of the recommended method
One, the dielectric constant dielectric loss tester overview
GDAT frequency Q table as the latest generation of universal, multi-purpose, multiple range impedance test apparatus, test frequency to achieve the highest
domestic 160MHz.
GDAT HF Q meter employs a number of leading technology:
Double scan technique - testing frequency and tuning capacitor double scanning, automatic tuning the search function.
Double test element input - testing frequency and tuning capacitor value can be via a digital key input.
Dual digital tuning - digital frequency tuning, digital tuning capacitor.
Automatic measurement technology - on test implementation of Q value, resonant frequency and capacitance measurement.
The parameters of liquid crystal display, digital display main capacitor, inductance, Q value, signal source frequency, resonant pointer.
DDS direct digital synthesis signal source to ensure that the source of high frequency Baozhen, high precision, high stability margin.
Computer automatic correction and test loop optimization - make test loop residual inductance to a minimum, the complete eradication of Q reading values at
different frequencies to be amended puzzle.
Gdat HF Q form innovation design, no doubt for the high frequency components of the impedance measurement provides the perfect solution, it gives in
high-frequency electronic design engineers, researchers, university laboratory and electronics manufacturing industry to provide a more convenient detection
tool
Measurement, measuring is more accurate, more efficient. The user can at any given frequency apparatus, arbitrary point tuning capacitance detection
device without attention to quality, range and conversion unit.
One, the dielectric constant dielectric loss tester overview
Dielectric loss and dielectric constant are all kinds of porcelain, porcelain, ceramic capacitor device, and composite materials is an important physical
properties, by measuring the dielectric loss tangent of dielectric constant （ Tan δ andε）, to further understand the effects of dielectric loss and dielectric
constant of the various factors, in order to improve the material the property basis; instrument basic principle is the use of high frequency resonance method,
and provides, universal, multi-purpose, multiple range impedance test. It uses single-chip computer as the control core of measuring instrument, using the
frequency locking, frequency standard test point automatic setting, resonant point automatic search, Q value range automatic conversion, numerical display
and other new technology, improved the tuning circuit, the tuning circuit for testing the residual inductance is reduced to the minimum, and retains the
original Q table in the automatic amplitude stabilizer technology, makes the new instrument in the use of more convenient, measurement is more accurate.
Instrument in high frequency test conditions, measurement of high frequency inductive or resonant loop of the Q value, the inductance of the inductor is the
amount and distribution of capacitance, capacitance and loss angle tangent value of electrical materials, dielectric loss in high frequency, high frequency
circuit in parallel and series resistance, the characteristic impedance of the transmission line and so on.
The apparatus used in scientific research institutions, schools, factories and other units to inorganic metalloid new material property application research.
Main technical characteristics
Q measurement range of 2 ~ 1023, range profile: 30, 100, 300, 1000, automatic or manual shift
Inherent error≤5% ±full scale value of 2% （ 200kHz ～10MHz ）, 6%±full scale value of 2% （ 10MHz ～160MHz ）
Operating error≤7% ±full scale value of 2% （ 200kHz ～10MHz ）, 8%±full scale value of 2% （ 10MHz ～160MHz ）
Inductance measuring range of 4.5nH～ 140mH
Capacitance measuring range 1～ 200pF
The main capacitor regulation range 18～ 220pF
The main capacitor regulation accuracy below 100pF± 1pF±1%; 100pF
Signal source frequency coverage range of 100kHz～ 160MHz
Frequency segmentation （ virtual ） 100～ 999.999kHz, 1～ 9.99999MHz, 10～ 99.9999MHz, 100～ 160MHz
Frequency indication error of 3× 10 -5±1 words
With a new dielectric dissipation device with GDAT Series Q table use
A. An overview
BD916 dielectric loss test device and the company's production of various high-frequency Q matching table, can be used to measure the insulating material
of the permittivity and dielectric dissipation factor （ Tan ）.
BD916 dielectric loss test device is the replacement of BD916914, it uses a number of microscope measuring device, so the reading is convenient, accurate
data.
The test device consists of a LCD digital display device for measuring and a pair of spaced adjustable flat plate capacitor pole pieces.
Flat capacitor polar plate for holding the material to be measured sample, micro measuring device would display the measured sample of the material
thickness.
BD916 dielectric loss test device shall be equipped with the Q table as a tuning indicator instrument, through the tested samples of materials into the panel
capacitor and do not put it in the sample when the variation of Q value, the measured dielectric material loss angle tangent value.
From the panel capacitor plate spacing reading variation can be calculated in terms of dielectric material.
BD916 dielectric loss test device technical characteristics
Flat capacitor: pole piece size:Φ 50mm/Φ 38mm optional
Pole spacing adjustable range:≥ 15mm
The 2 clamp plug spacing: 25mm± 0.01mm
The 3 fixture loss tangent value ≤ 4× 10-4 （ 1MHz ）
4 micrometer rod resolution: 0.001mm
Inductance:
Coil test frequency distributions of Q values of P inductance capacitance
9 100KHz 989.4 25mH
8 400KHz 13811.4 4.87mH
7 400KHz 20216 0.99mH
6 1MHz 19613252 μ H
5 1988.7 49.8 μ H 2MHz
4 4.5MHz 231710 μ H
3 1936.9 2.49 μ H 12MHz
2 2296.4 0.508 μ H 12MHz
1 25MHz, 0.125μ H 50MHz 2332110.9
Canton company other insulating materials testing instruments:
BDJC-0-100KV dielectric breakdown testing instrument
BDJC series insulating materials at power frequencies of dielectric breakdown test instrument
BDJC series voltage dielectric strength test apparatus
BDJC series voltage breakdown testing instrument
BDJC series insulating paint film breakdown strength tester
BDJC capacitor voltage breakdown testing instrument
EST-121 volume surface resistivity measuring instrument
GDAT-A dielectric loss tester / dielectric constant test
GDAT-C model dielectric constant dielectric loss tester
BDH leakage resistance tester
BDH-B arc resistance tester
Pay attention to every detail is Canton company for each customer commitment, and North Canton company has been pursuing the aim of.
China Inspection and certification services tip and inlectual leader, helped many testing quality inspection units and schools and research units to provide
comprehensive one-stop quality solutions.
Beijing North Canton precision instrument equipment limited
北京北广精仪仪器有限公司是从事专业测量仪器以及相关设备的研发、生产、销售、于一体是科技股份企业，并按照现代化经营管理实现企业化经营管理模式走向股份制正规
化企业，公司经过长期发展，现已拥有独立的研发队伍并已有海内外专家入注进行产品的研发与设计。
北广公司保持以发展与中国测试产业相适应的应用技术为主线，通过与产业界协调发展的方式提高本公司的竞争实力和技术含量。
公司拥有一支优秀的技术团队，并秉成“创新、精准、高效、跨越"的文化理念逐步打造成为*的仪器检测公司。 同时北广公司强大的售后队伍会对消费者进行全程的
优质服务， 以确保您的*！
中国检测行业与验证服务的*者和智领者，帮助众多检测质检单位和学校教研单位提供一站式的全面质量解决方案。
我公司现有技术人员50人其中 专业研发人员占%15专业技术人员占%25 专业售后人员占%30
北广精仪仪器设备有限公司的经营理念：
一、诚信待户 顾客至上 全心全意为顾客考虑，使顾客能切身感受到人性化的仪器。
二、精准检测 保质保量 精准检测是我们的责任 保质保量是我们对客户的郑重承诺
三、技术 创新理念 储备*的开发人才，引进，采用*设计理念，打造zui精良的检测仪器。
北广产品广泛应用于国防、大专院校以及检测所等行业，本公司以技术的创新为企业的发展方向，以新型实用的产品引导客户的需求
北广精仪公司以*的技术、创新的理念、优质的产品获得广大业界的认可，产品在全国范围内广泛销售，获得广大消费者的青睐。
北广公司所供产品严格按照国家标准生产制造，严谨的制造环节确保每一台出厂仪器质量和性能的，服务优质，质优价廉。
注重每一个细节是北广公司对于每个客户的承诺 ， 也是北广公司一直追求的宗旨。
以信誉 营客户 以质量 铸市场 以技术 保精准 以售后 造未来
专业、技术、精准、高跨
