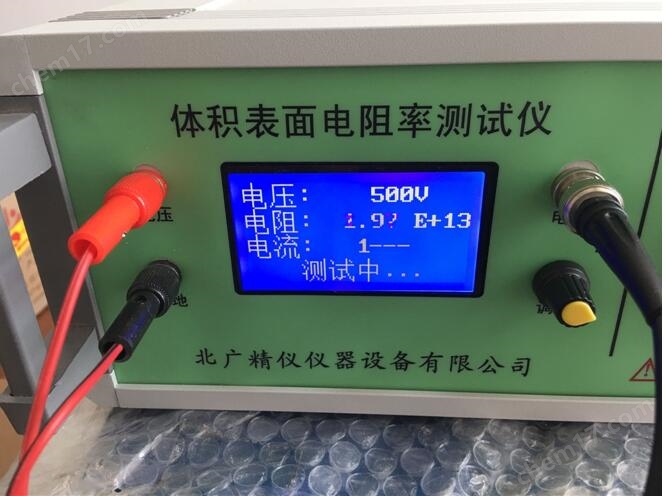

膏体体积表面电阻率测定仪

一、产品概述

本仪器既可测量高电阻，又可测微电流。采用了美国Intel公司的大规模集成电路,使仪器体积小、重量轻、准确度高。数字液晶直接显示电阻值和电流。适用于橡胶、塑料、薄膜、及粉体、液体、及固体和膏体形状的各种绝缘材料体积和表面电阻值的测定。机内测试电压为10V/50V/100V/250V/500V/1000V任意可调。电阻量限从1×10⁴Ω ～1×10¹⁸ Ω，是目前国内测量范围宽，准确度高的数字超高阻测量仪。电流测量范围为2×10^-4 ～1×10^-16Ａ,本仪器具有精度高、显示迅速、性好稳定、读数方便.

膏体体积表面电阻率测定仪

二、技术指标

1、电阻测量范围：1 ×10⁴Ω ～1×10¹⁸Ω。

2、电流测量范围：2×10^-4A～1×10^-16A。

3、显 示 方 式： 32位LED液晶屏显示（直接显示电阻值和电流）。

4、内置测试电压： 10V 、50V、100V、250、500、1000V。

5、基本准确度：1% 。

6、使用环境、温度：0℃～40℃，相对湿度<80%。

7、机内测试电压： 10V/50V/100/250/500/1000V 任意切换。

8、供电形式： AC 220V，50HZ，功耗约5W。

9、仪器尺寸： 285ｍｍ× 245ｍｍ× 120 mm。

10、质 量：约2.5KG。

11、电 极：粉体电极、液电极、固体电极（标配）。

三、符合标准：

GB/T 1410-2006《 固体绝缘材料体积电阻率和表面电阻率试验方法》

GB/T 10581-2006 《绝缘材料在高温下电阻和电阻率的试验方法》

GB/T 1692-2008 《硫化橡胶 绝缘电阻率的测定》

GB/T 2439-2001《硫化橡胶或热塑性橡胶 导电性能和耗散性能电阻率的测定》

GB/T 12703.4-2010 《纺织品 静电性能的评定 第４部分：电阻率》

GB/T 10064-2006《测定固体绝缘材料绝缘电阻的试验方法》

ASTM D257-99《绝缘材料的直流电阻或电导试验方法》

四、典型应用

1、测量绝缘材料电阻率（需计算）、电阻。

2、测量防静电材料的电阻及电阻率（需计算）。

3、测量计算机房用活动地板的系统电阻值。

4、测量防静电鞋、导电鞋的电阻值。

5、光电二极管暗电流测量。

6、物理,光学和材料研究。

五、标准配置：

1、测试仪器：1台。

2、固体电极：1套。

2、电源线：1条。

3、测量线：3根（屏蔽线、测试接线、接地线）。

4、使用说明书：1份。

备注：

本仪器配不同的测量电极（夹具）可以测量不同材料（固体、粉体或液体）的体积电阻率和表面电阻率或电导率，*符合国家标准GB1410－2006固体电工绝缘材料绝缘电阻、体积电阻系数和表面电阻试验方法，ASTM D257 绝缘材料的直流电阻或电导试验方法　等标准要求。

六、操作方式：

1、电流先手动调零。

2、调整测试电压。

3、旋转电阻波荡观察数值。

4、读取电阻值。

5、根据电阻值按以下公式求出体积电阻率和表面电阻率。

1）体积电阻率

式中：PV——体积电阻率，单位为欧姆厘米（Ω.cm）；

RX——按测得的体积电阻，单位为欧姆（Ω）；

A——是被保护电极的有效面积，单位为平方米（m2）或（平方厘米（cm2））

h——试样的平均厚度，单位为米(m)或厘米（cm）

（2）表面电阻率计算：

表面电阻率计算公式如下：

式中：Ps——体积电阻率，单位为欧姆米（Ω.cm）；

RX——按测得的表电阻，单位为欧姆（Ω）；

P——是被保护电极的有效周长，单位为米（m）或（厘米（cm））

g——两电极之间的距离，单位为米(m)或厘米（cm）

备注：P=15.708(cm) g=0.2(cm)

配套的电极尺寸：

圆柱: 直径50 mm

圆环: 外径 75 mm ,内径 55± 0.2 mm 厚度10 高度30

圆盘: 直径100mm

屏蔽箱尺寸：20cm*20cm*9 cm 内部高度50mm

固体式样尺寸要求测体积电阻率直径大于55mm（大于电极内径） 测表面积电阻直接大于100mm， 低于此直径大小需改电极
