硫化硅橡胶电压击穿强度试验仪
一、满足标准:
介电强度测定仪/耐电压击穿试验机满足GB1408-2006 绝缘材料电气强度试验方法,GB/T1695-2005硫化橡胶工频电压击穿强度和耐电压强度试验 GB/T3333 电览纸工频电压击穿试验方法 HG/T 3330绝缘漆漆膜击穿强度测定法 GB12656 电容器纸工频电压击穿试验方法及ASTM D149 标准要求.
二、主要适用范围:
主要适用于固体绝缘材料如:塑料、薄膜、树脂、云母、陶瓷、玻璃、绝缘漆等介质在工频电压或直流电压下击穿强度和耐电压时间的测试;

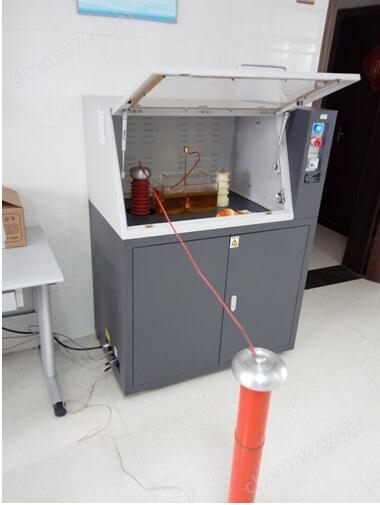

硫化硅橡胶电压击穿强度试验仪
三、产品介绍:
电压击穿试验仪 采用计算机控制,试验过程中可动态绘制出试验曲线,试验的曲线可以多种颜色叠加对比,局部放大,曲线上任意一段可进行区域放大分析。可对试验数据进行编辑修改,灵活适用;试验条件及测试结果等数据可自动存储;试验报告格式灵活可变,适用于不同用户的不同要求。可对一组试验中曲线数据的有效与否进行人为选定。
四、主要技术要求:
01、输入电压:交流 220V
02、输出电压:交流 0--50 KV ;
直流 0—50 KV
03、电器容量: 10KVA
04、高压分级: 0-10KV,0--50KV;
05、升压速率: 0.1-5.0kv ;
(备注:满足标准要求并可以根据用户需求设定不同的升压速率)
06、试验方式:
直流试验:1、匀速升压 2、梯度升压 3、耐压试验
交流试验:1、匀速升压 2、梯度升压 3、耐压试验
07、试验介质:空气,试验油。
08、安装灵敏度较高的过电流保护装置保证试样击穿时在0.05S内切断电源。
09、仪器配备*故障报警系统避免用户操作故障仪器发生危险。(上位机报警和下位机报警)
10、支持短时间内短路试验要求。
11、电压试验精度: ≤ 1%。
12、试验电压连续可调: 0--100 KV。
13、电流可采集到m* 并且实现 实时采集。
14、出具*计量单位校准证书或出具客户计量单位的证书
15、电源:220v±10%的单相交流电压和50Hz±1%的频率
16、电流电压稳定度:外界电压波动10% (可选配我司配到电压保护器 额定波动电压30%)
17、升压装置:采用*无触点原件匀速升压淘汰前款机械调压
18、耐压时间:0-6H保持相对电压 (软件设定)
19、击穿试样:试样击穿点大小可调一般为1-5mm左右
20、带有方便拆装的油浴槽(可根据客户需要,也可不要油浴槽)
21、机箱材质:优质SUS304 不锈钢
22、支持人机分离异地操作。
23、控制方式:可选 PC /EPC
24、通讯方式:采用全guo*技术无线蓝牙控制,支持 232/USB/亚太区域网络端口。
五、软件程序控制功能:
1.该设备试验过程中可动态绘制出试验曲线,试验的曲线可以多种颜色叠加对比,局部放大,曲线上任意一段可进行区域放大分析。 2.可对试验数据进行编辑修改,灵活适用; 3.试验条件及测试结果等数据可自动存储; 4.试验报告格式灵活可变,适用于不同用户的不同要求。 5.可对一组试验中曲线数据的有效与否进行人为选定。 6.试验结果数据可导入EXECL。
7. 软件设备人员管理功能,在试验人员可设置自己的试验项目和试验参数,设置自己的试验内容后别人无法进入等功能。
六、设备安全保护功能:
◆ 试验在试验箱中进行,试验箱门打开时电源加不到高压变压器输入端,即高压侧无电压。100KV测试设备高压电极距离试验箱壁的zui近距离大于370mm,50KV测试设备高压电极距离试验箱壁的zui近距离大于250mm,试验时即使人接触箱壁也不会有危险。
◆ 设备要安装单独的保护地线。接保护地线,主要是减少试样击穿时对周围产生的较强的电磁干扰。也可避免控制计算机失控。
◆ 该试验设备的电路设有多项保护措施,主要有:过流保护、失压保护、漏电保护、短路保护、直流试验放电报警等。
◆直流试验放电报警功能:在设备做完直流试验时,当开启试验门时设备会自动报警,直至使用设备上的放电装置放电后报警会自动取消.(注:因为直流试验后不放电会危险到人身安全,不能直接拿取电极,起到提醒使用人员放电以免造成人身伤害)。
◆ 试验放电装置,随主机为一体化,改进了以往单独配备一根放电杆的功能。
◆ 六级高压安全断电控制:
①总电源开关
②高压断电开关(钥匙开关)
③调压器复位开关
④试验箱门安全开关
⑤高压变压器输入侧限流空开
⑥漏电保护开关
七、电击穿安全说明:
1、试验在试验箱中进行,试验箱门打开时电源加不到高压变压器输入端,即高压侧无电压。20KV测试设备高压电极距离试验箱壁的近距离时安全距离,试验时即使人接触箱壁也不会有危险。
2、设备要安装单独的保护地线。接保护地线,主要是减少试样击穿时对周围产生的较强的电磁干扰。也可避免控制计算机失控。
3、该试验设备的电路设有多项保护措施,主要有:过流保护、失压保护、漏电保护、短路保护等。
八、使用时的注意事项
1、试验过程中不能让无关人员靠近,因本试验仪器可产生较高的电压,未经过培训的人员不能使用该设备。试验时要有监护人员,不要单人使用。以防万一发生意外情况。
2、长时间不使用设备,在再使用时,先让仪器空载加压一次,即把高压电极的接线从均压球上取下。查看计算机试验界面,看看高压电压是否正常。
3、试验中发生意外情况要及时切断电源,问题处理后才能继续试验。
4、设备安放要平稳,安放的地面要坚固。hao是水泥地面以免产生共振。
5、该设备在使用中外壳要接保护地线,既设备外壳接大地,以保护操作人员和设备运行的安全。
6、使用完设备后,要关掉系统各部分电源,不准带电插拔电源线。
7、要按规定的电源电压接入设备。确保电路接线正确。否则会损坏设备。
8、该仪器需安置在室内,实验室应整洁、干燥、无腐蚀性介质,非相关人员不要随意操作。
9、不要让设备电缆碰到尖边,以免划破电缆绝缘;不要让电缆压在重物之下,以免压断电缆引起火灾;不要用电缆拉物体或用电缆捆绑物体,以免拉断电缆使设备不能正常运转。
10、不要让设备碰到水溅,腐蚀性气体,可燃气体和可燃物。如果不避免,可能火灾。
11、搬动设备时,要切断设备电源,既要把插头从插座中拔下。禁止搬动设备时放倒设备或倾斜45°角以上。
12、不要在设备运行时插拔设备的电源插头。
九、试验软件简介:
人员管理:可添加多人同时使用此软件 不同人员设定不同密码 交叉使用互不干扰 (如一人使用可删除设定密码 直接进入软件)
参数管理:
高压保护可选、
耐压时间可选、
梯度步进可选 、
漏电流和过压可选、
灵敏的漏电压可选、
漏电流可选 、
升压速度可自由设定(0-50kv 无极自由)
试验结果可选
异地操作选定 、
人机分离选定等等
结果调取:
试验结果保存调取 、
人员选定调取、
试验结果可根据客户要求操作整理 、
支持5次以上彩线对比、
自动整取添加试验数据。
十、交直流试验的切换
1)本仪器高压输出为交流电压。直流的获得方式为在原回路中串入高压硅堆,使测试回路为脉动的直流电压。实现的过程为,硅堆已经在高压变压器的高压绝缘塔中,平时用一个短路杆把高压硅堆短接。需要直流试验时,取出短路杆,使高压硅堆接入测试电路中,这时回路的电压为脉动的直流电压。
2)前面板直流交流选择按钮。该按钮的状态不能改变设备输出的电压性质。按下该按钮,设备仅仅是把直流报警电路接入。指示用户,当打开箱门时,您需要对高压均压球放电。转动放电杆,使放电杆的端部铜球接触高压均压球。建议用户每次放电铜球接触高压均压球时间大于五秒。
3)试验的交直流电压切换,主要取决于高压绝缘塔中的短路杆是否取出。当取出短路杆时,高压均压球上的电压为直流电压,插入短路杆时,高压均压球上的电压为交流电压。短路杆的取出、插入参看左侧的示意图。
4)在直流试验时,计算机也要选择直流状态,否则测的结果是不正确的。简单的说,交流电压与直流电压有倍的关系。
