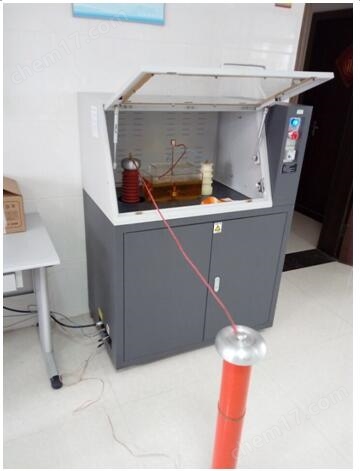

橡胶塑料绝缘强度耐电压击穿试验仪

一、产品用途：

BDJC-50KV型电压击穿强度试验仪采用计算机控制，通过人机对话方式，完成对绝缘介质材料的工频电压击穿，工频耐压试验。适用于对固体绝缘材料(如：绝缘漆、树脂和胶、浸渍纤维制品、层压制品、云母及其制品、塑料、薄膜复合制品、陶瓷和玻璃等)在工频电压下击穿电压，击穿强度和耐电压的测试。

二、执行标准:

GB1408-2006

GB/T1695-2005

GB/T3333

HG/T 3330

GB12656 ASTM D149

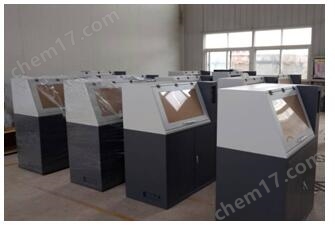

橡胶塑料绝缘强度耐电压击穿试验仪

三、产品优势：

☞西门子 cpu 中央单元处理器采集精度高稳定

☞无线蓝牙控制摆脱距离困扰人机分离使用更加方便。国内*更好的保护人员的安全性

☞双向电压电流干扰抑制技术防止击穿时刻电流干扰导致的失控危险和烧坏通讯端口

☞新软件带自检功能 和预警提示功能增加电流电压双向判断支持无线安全控制 一般厂家只能靠电压检测

☞内设漏电防护网电弧自动卸压

☞C++新控制程序 结果更

☞优于其他厂家只能做固体我司试验机可以做固体也可以做液体同行

☞内置熔断保护器、和漏电保护器过流或过载可有效烧断熔断器保护仪器控制和高压部分且更换方便

☞试验结果自动筛选可选择性保留

☞远程维护报警售后更方便

四、控制软件：

软件平台：WINDOWS 窗口操作平台，界面直观，便于操作曲线显示：在实验过程中可以动态显示试验曲线

数据导出：可以对试验结果导入 EXCEL 表格

实验报告：可以人为设置报告名称，并对实验报告进行打印 试验方式：可以根据需求对直流试验和交流试验进行灵活选择

试验方法：可以根据需求自行选择击穿电压、耐压试验、梯度试验

参数设置：可以根据不同的试验方式及试验方法灵活设置所需的不同参数值试样设置：可对不同标准的试样参数灵活设置

人员管理：设置用户名及密码，不同的操作员登入进行不同的试验，互不影响标准选择：含有不同标准，可根据需求自行选择

连续操作：连续操作试验时，可直接在软件里结束试验，进行二次试验

五、软件程序控制功能：

1．该设备试验过程中可动态绘制出试验曲线，试验的曲线可以多种颜色叠加对比。

2．可对试验数据进行编辑修改，灵活适用；

3．试验条件及测试结果等数据可自动存储；

4．试验报告格式灵活可变，适用于不同用户的不同要求。

5．可对一组试验中曲线数据的有效与否进行人为选定。

6．试验结果数据可导入EXECL。

六、设备安全保护功能：

1、设备要安装单独的保护地线，主要是减少试样击穿时对周围产生的较强的电磁干扰。也可避免控制计算机失控。

2、直流试验放电报警功能:在设备做完直流试验时,当开启试验门时设备会自动报警,直至使用设备上的放电装置放电后报警会自动取消.(注：因为直流试验后不放电会危险到人身安全,不能直接拿取电极,起到提醒使用人员放电以免造成身体伤害)。

3、增配试验手动放电装置，随主机为一体化，当直流试验过程中突然断电，可采用手动放电棒进行放电，保证试验人员的人身安全。

4、该试验设备的电路设有多项保护措施，主要有：过流保护、失压保护、漏电保护、短路保护、直流试验放电保护等。

01、输入电压：交流 220V

02、输出电压：交流 0--50 KV ;

直流 0—50 KV

03、电器容量： 10KVA

04、高压分级： 0-10KV，0--50KV;

05、升压速率： 0.1-5.0kv ;

（备注：满足标准要求并可以根据用户需求设定不同的升压速率）

06、试验方式：

直流试验：1、匀速升压 2、梯度升压 3、耐压试验

交流试验：1、匀速升压 2、梯度升压 3、耐压试验

07、试验介质：空气，试验油。

08、安装灵敏度较高的过电流保护装置保证试样击穿时在0.05S内切断电源。

09、仪器配备*故障报警系统避免用户操作故障仪器发生危险。（上位机报警和下位机报警）

10、支持短时间内短路试验要求。

11、电压试验精度： ≤ 1％。

12、试验电压连续可调： 0--100 KV。

13、电流可采集到m* 并且实现 实时采集。

14、出具*计量单位校准证书或出具客户计量单位的证书

15、电源：220v±10%的单相交流电压和50Hz±1%的频率

16、电流电压稳定度：外界电压波动10% （可选配我司配到电压保护器 额定波动电压30%）

17、升压装置：采用*无触点原件匀速升压淘汰前款机械调压

18、耐压时间：0-6H保持相对电压 （软件设定）

19、击穿试样：试样击穿点大小可调一般为1-5mm左右

20、带有方便拆装的油浴槽（可根据客户需要，也可不要油浴槽）

21、机箱材质：优质SUS304 不锈钢

22、支持人机分离异地操作。

23、控制方式：可选 PC /EPC

24、通讯方式：采用全guo*技术无线蓝牙控制，支持 232/USB/亚太区域网络端口。

七、整机组成：

1、升压部件：由调压器和高压变压器组成0～50KV的升压部分。

2、动部件：由步进电机均匀调节调压器使加给高压变压器的电压变化。

3、检测部件：由集成电路组成的测量电路。通过信号线把检测的模拟信号和开关信号传给计算机。

4、计算机软件：通过智能电路把由检测设备采集的测控信号传给计算机。计算机根据采集的信息控制设备运行并处理试验结果。

5、试验电极：根据国家标准(1408.1-2006)随设备提供三个电极，具体规格为：Ф25mm×25mm两个；Ф75mm×25mm一个。

八、操作步骤：

1、试验前的准备：

1）打开试验机右侧的总电源开关,预热15分钟。

2）打开计算机进入Windows系统。双击本仪器软件的快捷图标打开试验登录界面输入登录密码即可进入试验界面。

2、交直流试验的切换

1）本仪器高压输出为交流电压。直流的获得方式为在原回路中串入高压硅堆，使测试回路为脉动的直流电压。实现的过程为，硅堆已经在高压变压器的高压绝缘塔中，平时用一个短路杆把高压硅堆短接。需要直流试验时，取出短路杆，使高压硅堆接入测试电路中，这时回路的电压为脉动的直流电压。

2）前面板直流交流选择按钮。该按钮的状态不能改变设备输出的电压性质。按下该按钮，设备仅仅是把直流报警电路接入。指示用户，当打开箱门时，您需要对高压均压球放电。转动放电杆，使放电杆的端部铜球接触高压均压球。建议用户每次放电铜球接触高压均压球时间大于五秒。

3）试验的交直流电压切换，主要取决于高压绝缘塔中的短路杆是否取出。当取出短路杆时，高压均压球上的电压为直流电压，插入短路杆时，高压均压球上的电压为交流电压。短路杆的取出、插入参看左侧的示意图。

4）在直流试验时，计算机也要选择直流状态，否则测的结果是不正确的。简单的说，交流电压与直流电压有倍的关系。

九、安全防护：

☞跳闸后电压自动回零

☞超压保护

☞试验过流保护

☞试验短路保护

☞安全试验门保护

☞软件误操作保护

☞零电压复位保护

☞试验漏电保护

☞独立接地保护

☞试验结束放电保护

☞设备故障报警保护

十、主要部件：

高压变压器

cpu 控制模块

西门子中央处理单元 远程蓝牙模块

漏电保护系统

系统故障报警

电 机

升压调压器

电压传感器

电流传感器

独立控制模块
