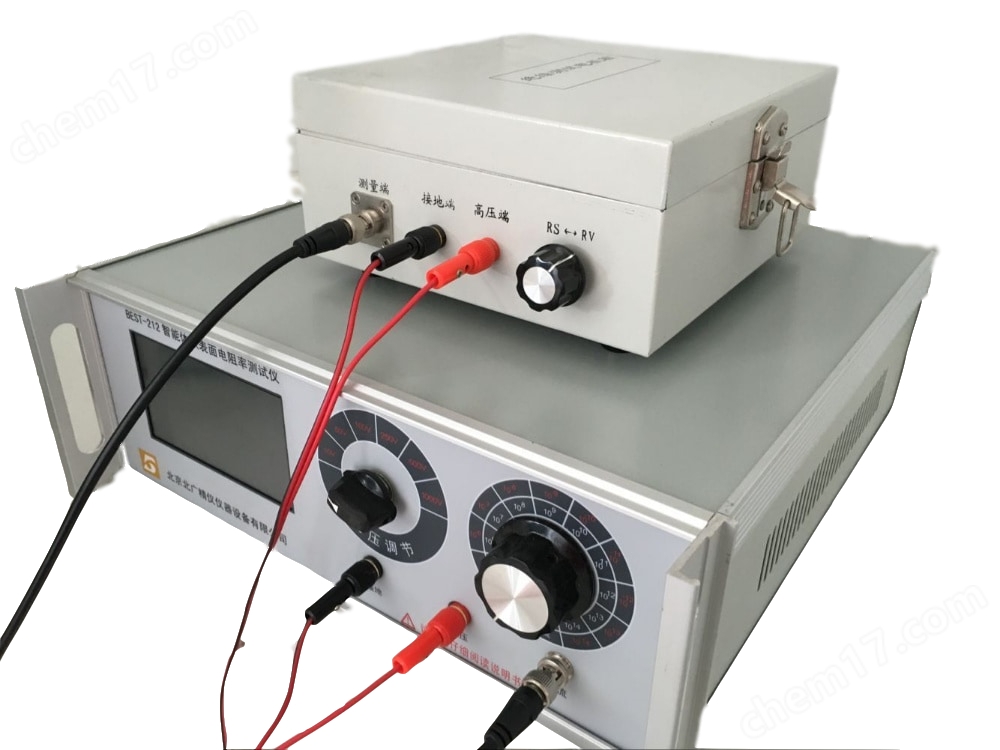

GB26539-2011防静电陶瓷砖表面电阻率测试仪

GB26539-2011防静电陶瓷砖表面电阻率测试仪


    产品概述

    GB26539-2011防静电陶瓷砖表面电阻率测试仪

    一、产品概述及范围:

    防静电陶瓷砖表面电阻率测试仪(电阻率测定仪)能测试体积电阻率和表面电阻率实现目前市场测量量程zui宽,支持触摸屏设置及显示,支持微型打印机,同时支持USB与电脑通讯,配备电脑软件,实时显示测量曲线,支持历史数据存储,并支持同类材料实验结果对比分析。

    本标准规定了固体绝缘材料体积电阻率和表面电阻率的试验方法。这些试验方法包括对固体绝缘 材料体积电阻和表面电阻的测定程序及体积电阻率和表面电阻率的计算方法。体积电阻和表面电阻的试验都受到下列因素影响:施加电压的大小和时间;电极的性质和尺寸;在 试样处理和测试过程中周围大气条件和试样的温度、温度。适用于橡胶、塑料、聚酯薄膜、胶片、硅胶、光伏组件、汽车零部件、复合材料、陶瓷、玻璃、云母、树脂等固体绝缘材料。配备不同电极还可测试液体、粉末材料。

    二、适用标准:

    GB/T1410-2006、 ASTM D257-99 、  GB/T2439-2001、 GB/T10581-2006、 GB/T1692-2008、 GB/T 12703.4-2010、 GB/T10064-2006。

    GB26539-2011防静电陶瓷砖表面电阻率测试仪

    三、技术指标、技术指标:

    1、电阻测量范围:1 ×104Ω ~1×1018Ω分为十个量程。

    2、电流测量范围:2×10-4A~1×10-16A

    3、显示 方 式:全数字液晶屏显示。
    4、内置测试电压: 10V 、50V、100V、250、500、1000V

    5、基本准确度:1%

    6、使用环境:温度:0℃~40℃,相对湿度<80%

    7、机内测试电压: 10V/50V/100/250/500/1000V

    8、供电形式: AC 220V,50HZ,耗电5W

    9、仪器尺寸: 285mm× 245mm× 120 mm

    10、质量:约2.5KG
    11. 准确度: 准确度优于下表
    量程 有效显示范围 20~30℃ RH<80%
    104 0.01~19.99 5%
    105 0.01~19.99 5%
    106 0.01~19.99 5%
    107 0.01~19.99 5%
    108 0.01~19.99 5%
    109 0.01~19.99 5%
    1010 0.01~19.99 5%+2字
    1011 0.01~19.99 5%+2字
    1012 0.01~19.99 5%+5字
    1013 0.01~19.99 10%+5字
    1014 0.01~19.99 10%+5字
    1014以上 0.01~19.99 10-15%+5字
    12. 使用环境: 温度 -10℃~50℃ 相对湿度<90%。
    13. 测试电压: DC10V、50V、100V、250V、500V、1000V,±10%。

    操作方式:

    BEST-121体积、表面电阻率测定仪是一台能测量*电阻和非常微弱电流的精密仪器是因为机器内有一个超高性能的静电计放大器,尽管仪器有多种保护措施,这个超高性能的静电放大器在以下这些不正确操作使用中均可能因过大电流冲击、过电压或放电等yong久损坏或降低其测量精度与性能。
    测试过程
    不正确的操作方式后果:
    1、开机前
    没有将电压拨至10V,电阻电流量程档拨至104
    过电流冲击造成仪器放大器过电流而损坏
    2、测试过程
    随意调节后面板电压量程而改变测试电压
    过电流或反向放电冲击造成仪器过电流而损坏
    3、测试过程
    改变屏蔽箱上体面电阻,表面电测测试开关
    过电流或反向放电冲击造成仪器过电流而损坏
    4、测试过程
    测试电压过高,导致测试材料击穿
    过电流或反向放电冲击造成仪器过电流而损坏或测量性能降低
    5、测试过程
    微电流测量线与高压线短路
    过电流或反向放电冲击造成仪器过电流而损坏或测量性能降低
    6、测试完成
    未将电压量程拨至10V,电阻电流量程档拨至104进行关机。
    过电流或反向放电冲击造成仪器过电流而损坏或测量性能降低

    五、工作原理 :
    根据欧姆定律,被测电阻R等于施加电压V除以通过的电流I。即:

    V
    R= ---
    I

    传统的仪器的工作原理是测量电压V固定,通过测量流过被测物体的电流I以标定电阻的刻度来读出电阻值。从上式可以看出,由于电流I是与电阻成反比,而不是成正比,所以电阻的显示值是非线性的,即电阻无穷大时,电流为零,即表头的零位处是∞,其附近的刻度非常密,分辨率很低。整个刻度是非线性的。又由于测量不同的电阻时,其电压V也会有些变化,所以普通的高阻计的精度是很难提高的。

    BSET-121体积、表面电阻率测定仪是同时测出电阻两端的电压V和流过电阻的电流I,通过内部的大规模集成电路完成电压除以电流的计算,然后把所得到的结果经过A/D转换后以数字显示出电阻值,即便是电阻两端的电压V和流过电阻的电流I是同时变化,其显示的电阻值不象普通高阻计那样因被测电压V的变化或电流I的变化而变,所以, 即使测量电压、被测量电阻、电源电压等发生变化对其结果影响不大,其测量精度很高。从理论上讲其误差可以做到零。而实际误差可以做到千分之几或万分之几。
    六、三电极接线说明:
    1.中心为圆柱体,直径为50mm, 标准中没有规定高度,但一般是40mm
    2.圆柱体外为一圆环,圆环内径为60mm,外径为80mm, 标准中没有规定高度,但一般是40mm
    3.底为一平板, 直径为100mm的圆板. 标准中没有规定厚度,但一般为5mm
    如果使用这种三电极测量材料表面电阻或体积电阻,可以按下图接线:
    4.测表面电阻:(电流流过被测量物体表面时测得的电阻)
    仪器高压输出(红)接圆环电极
    仪器电流输入端(芯线)接圆柱电极
    仪器地(黑,屏蔽线)接圆盘电极
    5.测体积电阻:(电流流过被测量物体体内时测得的电阻)
    仪器高压输出(红)接圆盘电极
    仪器电流输入端(芯线)接圆柱电极
    仪器地(黑,屏蔽线)接圆环电极
    请将被测量材料放在圆盘电极上面,并且圆柱电极放在圆环电极的中间,先将屏蔽箱上的开关拨在中间0位置时,此时没有高压输出,将屏蔽箱盖好,然后再与仪器接线。
    如果开关是在左边的Rv位置时,测量的是体积电阻Rv,此时电压加在底下的圆盘电极上,电流从圆盘电极经被测量材料体内流到柱电极。
    如果开关是在右边的Rs位置时,测量的是表面电阻Rs,此时圆环电极改变为电压,圆盘电极为接线,电流从圆环电极经材料表面流到圆柱电极。

    七、绝缘材质电阻测试的影响因素:

    1、环境温湿度:

    一般材料的绝缘电阻值随环境温湿度的升高而减小。相对而言,表面电阻(率)对环境湿度比较敏感,而体电阻(率)则对温度较为敏感。湿度增加,表面泄漏增大,导体电导电流也会增加。温度升高,载流子的运动速率加快,介质材料的吸收电流和电导电流会相应增加,据有关资料报道,一般介质在70℃时的电阻值仅有20℃时的10%。因此,测量绝缘电阻时,必须指明试样与环境达到平衡的温湿度。

    2、测试时间:

    用一定的直流电压对被测材料加压时,被测材料上的电流不是瞬时达到稳定值的,而是有一衰减过程。在加压的同时,流过较大的充电电流,接着是比较长时间缓慢减小的吸收电流,后达到比较平稳的电导电流。被测电阻值越高,达到平衡的时间则越长。因此,测量时为了正确读取被测电阻值,应在稳定后读取数值。在通信电缆绝缘电阻测试方法中规定,在充电1分钟后读数,即为电缆的绝缘实测值。但是在实际上,此方法有些不妥,因为直流电压对被测材料加压时,被测材料上的电流是电容电流,既然是电容电流,就与电缆的电容大小有关,电容大需要充电的时间就长,特别是油膏填充电缆,就需要的时间要长一些。所以同一类型的电缆,由于长度不一样,及电容大小不一样,充电时间为一分钟时读数显然是不科学,还需进一步研究和探讨。

    3、测试设备的泄漏:

    在测试中,线路中绝缘电阻不高的连线,往往会不适当地与被测试样、取样电阻等并联,对测量结果可能带来较大的影响。为此:为减小测量误差,应采用保护技术,在漏电流大的线路上安装保护导体,以基本消除杂散电流对测试结果的影响;高电压线由于表面电离,对地有一定泄漏,所以尽量采用高绝缘、大线径的高压导线作为高压输出线并尽量缩短连线,减少*,杜绝电晕放电;采用聚乙烯、聚四氟乙烯等绝缘材料制作测试台和支撑体,以避免由于该类原因导致测试值偏低。

    5、测试电压(电场强度) :

    介质材料的电阻(率)值一般不能在很宽的电压范围内保持不变,即欧姆定律对此并不适用。常温条件下,在较低的电压范围内,电导电流随外加电压的增加而线性增加,材料的电阻值保持不变。超过一定电压后,由于离子化运动加剧,电导电流的增加远比测试电压增加的快,材料呈现的电阻值迅速降低。由此可见,外加测试电压越高,材料的电阻值越低,以致在不同电压下测试得到的材料电阻值可能有较大的差别。

    值得注意的是,导致材料电阻值变化的决定因素是测试时的电场强度,而不是测试电压。

    若测试电极之间的距离不同,对材料电阻率的测试结果也将不同,正负电极之间的距离越小,测试值也越小。

    6、测试仪器的准确使用

    测试仪器很多厂家普通用高阻计、兆欧表,在工作时,仪器自身产生高电压,而测量对象又是电气设备,所以必须正确使用,否则就会造成人身或设备事故。使用前,首先要做好以下各种准备:

    (1)测量前必须将被测设备电源切断,并对地短路放电,决不允许设备带电进行测量,以保证人身和设备的安全。

    (2)对可能感应出高压电的设备,必须消除这种可能性后,才能进行测量。

    (3)被测物表面要清洁,减少接触电阻,确保测量结果的正确性。

    (4)测量前要检查仪器是否处于正常工作状态,主要检查其"0"和"∞"两点。兆欧表即摇动手柄,使电机达到额定转速,兆欧表在短路时应指在"0"位置,开路时应指在"∞"位置。

    (5)仪器应放在平稳、牢固的地方,且远离大的外电流导体和外磁场。做好上述准备工作后就可以进行测量了,在测量时,还要注意正确接线,否则将引起不必要的误差甚至错误。

    八、电阻测试时的注意事项:

    采用GB1410-89规定的电极时,应符合GB1410-89第6、7条规定。采用IEC340-5-1规定的电极时,不应有因电极电阻活污染引起的明显的测试误差。电极材料应再测量跳线抗腐蚀,不与北测材料反应。电极如施以10V电压,在不锈钢、非腐蚀性金属板(不是铅)商测试时,接触电阻应小于1*103欧姆。
