浸渍纤维制品电压击穿仪

浸渍纤维制品电压击穿仪


    产品概述

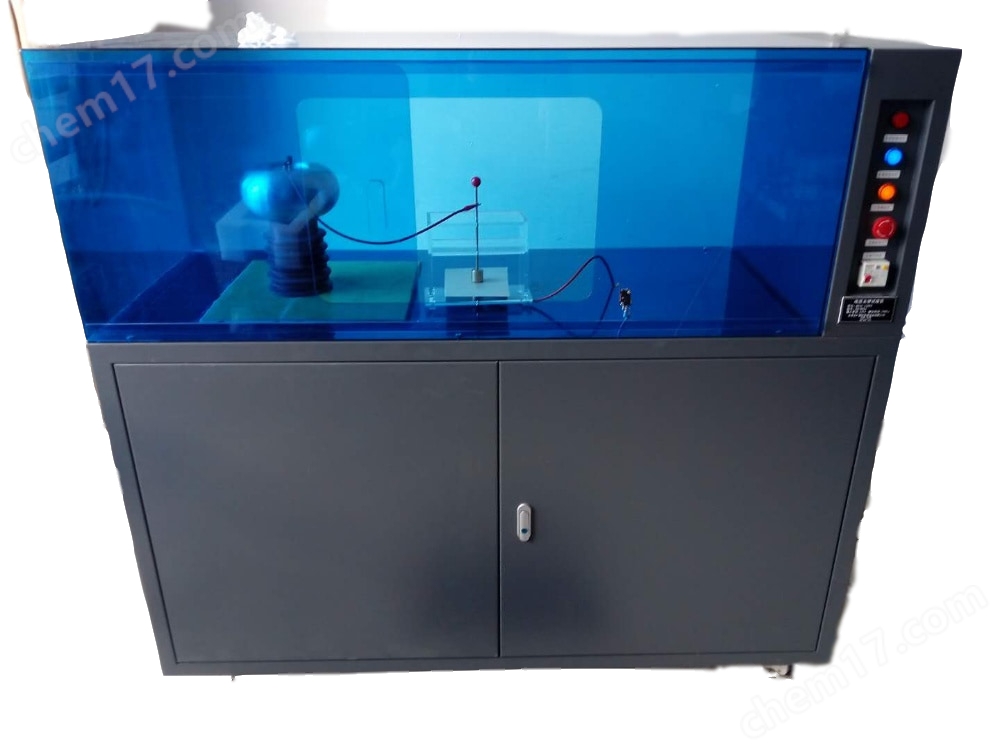

    浸渍纤维制品电压击穿仪

    一.产品的制造和检验标准

    1、GB1408.1-2006《绝缘材料电气强度试验方法》

    2、GB1408.2-2006《绝缘材料电气强度试验方法第2部分:对应用直流电压试验的附加要求》

    3、JJG 795-2004 《耐电压测试仪检定规程》

    二.适用的试验方法标准

    1、GB/T1695-2005《硫化橡胶工频击穿电压强度和耐电压的测定方法》

    2、GB/T3333《电缆纸工频击穿电压试验方法》

    3、GB12913-2008《电容器纸》

    4、ASTM D149《固体电绝缘材料工业电源频率下的介电击穿电压和介电强度的试验方法》

    浸渍纤维制品电压击穿仪

    三. 应用范围

    主要适用于固体绝缘材料如电线套管、树脂和胶、浸渍纤维制品、云母及其制品、塑料、薄膜复合制品、陶瓷和玻璃等介质在工频电压或直流电压下击穿强度和耐电压时间的测试;该仪器采用计算机控制,可对试验过程中的各种数据进行快速、准确的采集、处理,并可存取、显示、打印。

    四. 主要技术指标

    、技术指标:

    01、输入电压:交流 220 V

    02、输出电压:交流 0--100 KV ;

    直流 0—100 KV

    03、电器容量: 10KVA

    04、高压分级: 0-10KV,0--100KV

    05、升压速率:0.1-5.0kv

    (备注:满足标准要求并可以根据用户需求设定不同的升压速率)

    06、试验方式:

    直流试验:1、匀速升压 2、梯度升压 3、耐压试验

    交流试验:1、匀速升压 2、梯度升压 3、耐压试验

    07、试验介质:空气,试验油

    08、安装灵敏度较高的过电流保护装置保证试样击穿时在0.05S内切断电源。

    09、仪器配备*故障报警系统避免用户操作故障仪器发生危险。(上位机报警和下位机报警)

    10、支持短时间内短路试验要求。

    11、电压试验精度: ≤ 1%。

    12、试验电压连续可调: 0--100 KV。

    13、电流可采集到m* 并且实现 实时采集。

    14、出具*计量单位校准证书或出具客户计量单位的证书

    15、电源:220v±10%的单相交流电压和50Hz±1%的频率

    16、电流电压稳定度:外界电压波动10% (可选配我司配到电压保护器 额定波动电压30%)

    17、升压装置:采用*无触点原件匀速升压淘汰前款机械调压

    18、耐压时间:0-6H保持相对电压 (软件设定)

    19、击穿试样:试样击穿点大小可调一般为1-5mm左右

    20、带有方便拆装的油浴槽(可根据客户需要,也可不要油浴槽)

    21、机箱材质:优质SUS304 不锈钢

    22、支持人机分离异地操作。

    23、控制方式:可选 PC /EPC

    24、通讯方式:采用*技术无线蓝牙控制,支持 232/USB/亚太区域网络端口。

    五. 结构原理及性能特点

    本设备主要由:升压系统(高压变压器)、测量系统、A/D转换器、放电系统、电极、油箱、电极定位架、计算机数据处理系统、软件等组成

    六、计算机系统及软件包

    试验软件是我公司研发的功能强大、操作简单、显示直观的试验软件系统。

    本仪器采用计算机控制,过人机对话方式,完成对、绝缘介质的工频电压击穿,工频耐压试验。本仪器属我公司,为我公司产品。 1、试验过程中可动态绘制出试验曲线,试验的曲线可以多种颜色叠加对比,局部放大,曲线上任意一段可进行区域放大分析;

    2、可对试验数据进行编辑修改,灵活适用;

    3、试验条件及测试结果等数据可自动存储;

    4、试验报告格式灵活可变,适用于不同用户的不同需求;

    5、可对一组试验中曲线数据的有效与否进行人为选定;

    6、试验结果数据可导入EXECL,WORD文档编辑;

    7、软件设备人员管理功能,试验人员可设置自己的试验项目和试验参数,设置自己的试验内容后别人无法进入程序;

    8、过电流保护装置有足够的灵敏度,能够保证试样击穿时在0.1S内切断电源;

    9、仪器运行的持久性: 仪器可连续运行使用,不需为保护仪器而定期停机。

    七、高压击穿设备安全说明:

    1、设备要安装单独的保护地线。接保护地线,主要是减少试样击穿时对周围产生的较强的电磁干扰。也可避免控制计算机失控。

    2、直流试验放电报警功能:在设备做完直流试验时,当开启试验门时设备会自动报警,直至使用设备上的放电装置放电后报警会自动取消.(注:因为直流试验后不放电会危险到人身安全,不能直接拿取电极,起到提醒使用人员放电以免造成人身伤害)。

    3、试验放电装置,随主机为一体化,改进了以往单独配备一根放电杆的功能。

    4、该试验设备的电路设有多项保护措施,主要有:过流保护、失压保护、漏电保护、短路保护、直流试验放电报警等。

    5、六级高压安全断电控制:

    ①总电源开关

    ②高压断电开关(钥匙开关)

    ③调压器复位开关

    ④试验箱门安全开关

    ⑤高压变压器输入侧限流空开

    ⑥漏电保护开关

    八、试验准备和环境

    1.试样的处理

    ⑴用绸布蘸对试样无腐蚀作用的溶剂,擦净试样。

    ⑵预处理和条件处理:处理条件和方法可根据产品的性能要求从本标准附录表1和表2中选取。有特殊要求的可由产品标准另行规定。

    ⑶绝缘材料的电气强度随温度和含水量而变化。除被试材料已有规定外者,试样应在23±2℃,相对湿度(50±5)%的条件下处理不少于24h。

    ⑷经过受潮或浸液体媒质的试样在试验前应用滤纸轻轻吸去液滴,从试样取出到试验完毕不应超过5分钟。

    ⒉ 媒质:

    ⑴气体媒质:采用空气,如有闪络可在电极周围加柔软硅橡胶防飞弧圈。防飞弧圈与电极之间有一毫米左右的环状间隙,环宽30mm。

    ⑵液体媒质:常态试验及90℃以下的热态试验采用清洁的变压器油,90℃至300℃以内的热态试验采用清洁的过热气缸油。

    ⒊试验环境:

    ⑴常态试验环境:

    温度为20±5℃,相对湿度为65±5%。

    ⑵热态试验或潮湿环境试验条件由产品标准参照录中表2予以规定。

    试验的预处理、条件处理:

    预处理:为减少试样以往放置条件的不同而产生的影响,以使试验结果有较好的重复性和可比性。预处理条件可由表1选取。

    表1 预处理条件

    温度(℃)

    相对湿度(%)

    时间(h)

    20±5

    65±5

    ≥24

    70±2

    <40

    4

    105±2

    <40

    1

    条件处理:试验前,试样在规定的温度下,在一定相对湿度的大气中或*浸于水(或其他液体)中,放置规定的时间后进行试验,以考核材料性能受温度、湿度等各种因素影响的程度。处理条件由表2选取。机械应力处理条件和方法按产品标准规定。

    表2 条件处理与试验环境

    项目

    温度(℃)

    时间(h)

    相对湿度( % )

    注意事项

    高温处理与热态试验环境

    90±2

    105±2

    120±2

    130 ± 2

    155±2

    180±2

    200±2

    220±2

    250±2

    275±5

    320±5

    <40h

    可由试样的温度,时间与性能的关系曲线来确定

    1. 在规定的处理条件下放入试样并开始计时。

    热态试样须在试样温度达到规定的

    浸蒸馏水、沸水或其他液体处理

    20±5

    100±5

    0.5、1、2、4、6、8、16、24、48、96

    1. 在规定的处理条件下放入试样并开始计时。
    2. 试样经浸沸水或其他高温液体处理后取出随即放入同类常温液体中冷却到温度数20±5℃

    受潮处理与潮湿环境

    20±5

    95±3

    0.5、1、2、3、4、8、16、24、48、96、7天或7天的整数倍

    1.在规定的处理条件下放入试样并开始计时。
