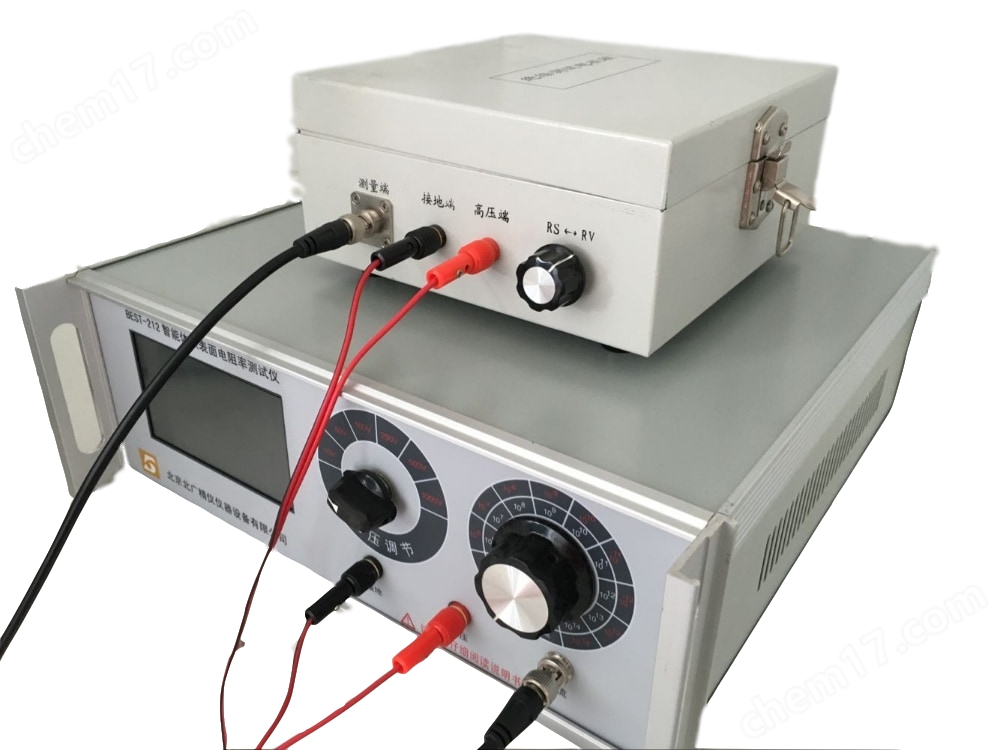

GB 26539-2011 防静电陶瓷砖电阻率测试仪

一、高绝缘电阻测试仪/体积电阻率测试仪仪器其它可选配件

本仪器配不同的测量电极（夹具）可以测量不同材料不（固体、粉体或液体）的体积电阻率和表面电阻率或电导率，

*符合或优于国家标准GB1410－89固体电工绝缘材料绝缘电阻、体积电阻系数和表面电阻试验方法，ASTM D257 绝缘材料的直流电阻或电导试验方法　等标准要求。

高绝缘电阻测试仪/体积电阻率测试仪量限从1*104 ～1*1018，是目前国内测量范围宽，准确度高的数字超高阻测量仪。电流测量范围为2*10-4 ～1*10-16Ａ。机内测试电压为10/50/100/250/500/1000V任意可调。

高绝缘电阻测试仪/体积电阻率测试仪仪器主要特点

电阻测量范围宽 0.01*104 ～1018

电流测量范围为 2*10-4Ａ ～1*10-16Ａ

二、高绝缘电阻测试仪/体积电阻率测试仪仪器技术指标

◇1.电阻测量范围： 0.01×10 4Ω ～1×10 18Ω。

◇2.电流测量范围为: 10-4A～10-16A

◇3. 双表头显示: 3.1/2位LED显示

◇4. 内置测试电压：10V、50V、100V、250、500、1000V

◇5. 基本准确度：1%

◇6 使用环境: 温度：0℃～40℃，相对湿度<80%

◇7 机内测试电压: 10/50/100/250/500/1000V 任意切换

◇8.供电形式: AC 220V，50HZ，功耗约5W

◇9. 仪器尺寸: 285ｍｍ× 245ｍｍ× 120 mm

◇10.质量: 约2.5KG

GB 26539-2011 防静电陶瓷砖电阻率测试仪

三、高绝缘电阻测试仪/体积电阻率测试仪仪器典型应用

◇1．测量防静电鞋、导电鞋的电阻值

◇2、测量防静电材料的电阻及电阻率

◇3、测量计算机房用活动地板的系统电阻值

◇4、测量绝缘材料电阻(率)

◇5、光电二极管暗电流测量

◇6、物理,光学和材料研究

四、高绝缘电阻测试仪/体积电阻率测试仪仪器标准配置：

◇1.测试仪器：1台

◇2.电源线：1条

◇3.测量线：3根（屏蔽线、测试接线、接地线）

◇4.使用说明书：1份

五、主要标准：

GB/T 1410-2006 固体绝缘材料 体积电阻率和表面电阻率试验方法

GB1672-8液体增塑剂体积电阻率的测定

GB 12014 防静电工作服

GB/T 20991-2007 个体防护装备 鞋的测试方法

GB 4385-1995 防静电鞋、导电鞋技术要求

GB 12158-2006 防止静电事故通用导则

GB 4655-2003 橡胶工业静电安全规程

GB/T 12703.6-2010 纺织品 静电性能的评定第6部分 纤维泄漏电阻

GB 13348-2009 液体石油产品静电安全规程

GB/T 15738-2008 导电和抗静电纤维增强塑料电阻率试验方法

GB/T 18044-2008 地毯 静电习性评价法 行走试验

GB/T 18864-2002 硫化橡胶 工业用抗静电和导电产品电阻极限范围

GB/T 22042-2008 服装 防静电性能 表面电阻率试验方法

GB/T 22043-2008 服装 防静电性能 通过材料的电阻(垂直电阻)试验方法

GB/T 24249-2009 防静电洁净织物

GB 26539-2011 防静电陶瓷砖 Antistatic ceramic tile

GB/T 26825-2011 抗静电防腐胶

GB 50515-2010 导(防)静电地面设计规范

GB 50611-2010 电子工程防静电设计规范

GJB 105-1998-Z 电子产品防静电放电控制手册

GJB 3007A-2009 防静电工作区技术要求

GJB 5104-2004 无线电引信风帽用防静电涂料及风帽静电性能通用要求

六、仪器测量常见问题
6.1 为什么在测量同一物体时用不同的电阻量程有不同的读数？
这是因为测量电阻时为防止过电压损坏仪器，如果出现过量程时仪器内保护电路开始工作，将测试电压降下来以保护机内放大器。在不同的电压下测量同一物体会有不同的结果。而且当测量电阻时若读数小于199，既只为三位数且位数为1 时，其准确度要下降。所以在测量电阻时当次读数从1 变为某一读数时，不应再往更高的量程扭开关以防对仪器造成过大的电流冲击。在实际使用时，即读数位数多的比读数位数少的准确度高。
6.2为什么测量一些物体的电流时用不同的量程也会出现测出结果相差较大？
这是因为一般物体输出的电流不是恒定流，而仪器有一定内阻，若在仪器上所选量程的内阻过大以至于在仪器上的电压降影响被测物体的输出电流时会造成测量误差。一般电流越小的量程内阻越高，所以在测量电流时应选用电流大的量程。在实际使用时即只要电流表有读数时，读数位数少的小的比读数位数多的准确度高。
6.3为什么测量时仪器的读数总是不稳？
一般的材料其导电性不是严格像标准电阻样在一定的电压下有很稳定的电流，有很多材料特别是防静电材料其导电性不符合欧姆定律，所以在测量时其读数不稳。
这不是仪器的问题，而是被测量物体的性能决定的。有的标准规定以测量1分钟时间的读数为准。通常在测量高电阻或微电流时测量准确度因重复性不好，对测量读数只要求2位或3位。另外在测量大电阻时如果屏蔽不好也会因外界的电磁信号对仪器测量结果造成读数不稳。
6.4为什么测量完毕时一定要将量程开关再拨到104档后才能关电源？
这是因为在测量时被测物体及仪器输入端都有一定的电容，这个电容在测量时已被充电到测量电时的电压值，如果仪器不拨到104挡后关电源这个充电后的电容器会对仪器内的放大器放电而造成仪器损坏。当被测量物体电容越大，测试电压越高时，电容器所储藏的电能越大，更容易损坏仪器，特别是在电阻的高量程或电流的低量程时因仪器非常灵敏，仪器过载而损坏的可能性更大。所以一定要将量程开关再拨到104挡后才能关电源。
6.5 为什么在测量电阻过程中不要改变对被测物的测试电压？
在测量电阻过程中如果改变对被测物的测试电压，无论电压变高或变低时都将会产生大脉冲电流，这个大的电流很有可能使仪器过量程甚至更损坏仪器。另一方面如果电压突然变化也会通过被测量物体的电容放电或反向放电对测量仪器造成冲击而损坏仪器。有的物体的耐压较低，当您改变测量电压时有右能击穿而产生大电流损坏仪器。如果要改变测量电压，在确保被测量物体不会因电压过高击穿时，要先将量程开关拨到104档后关闭电源，再从仪器后面板调整到所要求的电压。有的材料是非线性的，即电压与电流是不符合欧姆定律，有改变电压时由于电流不是线性变化，所以测量的电阻也会变化。
6.6为什么测量完毕要将电压量程开关再拨到10V档后关闭电源？
这是因为机内的电容器充有很高的电压（zui高电压达1200V以上），这些电容器的所带的电能保持较长的时间，如果将电压量程开关再拨到10V档后关闭电源，则会将机内的高压电容器很快放电，不会在测量的高压端留有很危险的电压造成电击。如果仅拨电源线而不是将电压调至10V档，虽然断了电源，但机内高压电容器还有会因长时间保持很高的电压，将会对人员或其它物体造成电击或损坏。在仪器有问题时也不要随便打开机箱因机内高压造成电击，要将仪器找专业技术人员或寄回厂家修理。
