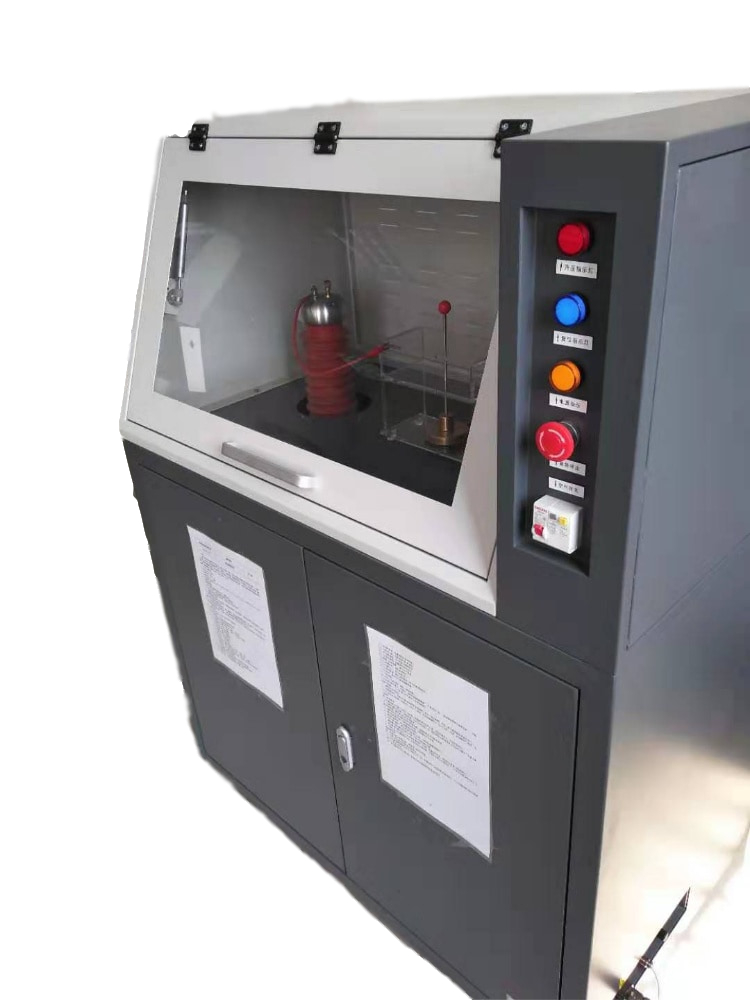

PVC/PE/TPU等树脂电压击穿介电强度测试仪

PVC/PE/TPU等树脂电压击穿介电强度测试仪


    产品概述

    PVC/PE/TPU等树脂电压击穿介电强度测试仪

    一、仪器用途及标准

    产品名称:PVC/PE/TPU等树脂介电强度测试仪

    产品型号:BDJC-50KV、BDJC -100KV

    产品品牌:北京北广

    PVC/PE/TPU等树脂击穿电压及介电强度测试仪主要用于测量固体绝缘材料工频击穿电压试验如:绝缘纸及纸板、层压板、绝缘管、塑料、薄膜、橡胶、绝缘漆等单一材料和用液体或气体作为浸渍剂媒介进行的击穿电压和耐电压测试。

    击穿电压试验仪/介电击穿强度试验仪/耐电压击穿强度试验仪/绝缘材料电气强度试验机/介电击穿电压仪

    满足标准:

    GB1408-2006 GB/T1695-2005 GB/T3333 HG/T3330 /GB12656 /ASTM D149 .

    PVC/PE/TPU等树脂电压击穿介电强度测试仪

    二、技术指标:

    01、输入电压: 交流 220 V

    02、输出电压: 交流 0--50 KV ;

    直流 0—50 KV

    03、电器容量: 10KVA

    04、高压分级: 0-10KV,0--50KV

    05、升压速率:0.1-5.0kv

    (备注:满足标准要求并可以根据用户需求设定不同的升压速率)

    06、试验方式:

    直流试验:1、匀速升压 2、梯度升压 3、耐压试验

    交流试验:1、匀速升压 2、梯度升压 3、耐压试验

    07、试验介质:空气,试验油

    08、安装灵敏度较高的过电流保护装置保证试样击穿时在0.05S内切断电源。

    09、仪器配备*故障报警系统 避免用户操作故障仪器发生危险。(上位机报警和下位机报警)

    10、支持短时间内短路试验要求。

    11、电压试验精度: ≤ 1%。

    12、试验电压连续可调: 0--100 KV。

    13、电流可采集到m* 并且实现 实时采集。

    14、出具*计量单位校准证书或出具客户计量单位的证书

    15、电源:220v±10%的单相交流电压和50Hz±1%的频率

    16、电流电压稳定度:外界电压波动10% (可选配我司配到电压保护器 额定波动电压30%)

    17、升压装置:采用*无触点原件匀速升压淘汰前款机械调压

    18、耐压时间:0-6H保持相对电压 (软件设定)

    19、击穿试样:试样击穿点 大小可调一般为1-5mm左右

    20、带有方便拆装的油浴槽(可根据客户需要,也可不要油浴槽)

    21、机箱材质:优质SUS304 不锈钢

    22、支持人机分离异地操作 。

    23、控制方式:可选 PC /EPC

    24、通讯方式:采用全国zui*技术无线蓝牙控制,支持 232/USB/亚太区域网络端口。

    三、控制参数

    1. 电压击穿装置20、150KV变压器容量和测量为独立系统

    2.控制方式:20KV、150KV击穿装置均有计算机控制和手动控制台(两套*独立系统,可互相切换,其中手动台的测量电压表应有保留zui大试验电压读数的功能)

    3.计算机控制

    3.1. 试验过程中可动态绘制出试验曲线,试验的曲线可以多种颜色叠加对比

    3.2. 可对试验数据进行编辑修改,灵活适用

    3.3. 试验条件及测试结果等数据可存储

    3.4. 可对一组试验中曲线数据的有效与否进行人为选定

    3.5. 试验结果数据可导入EXECL

    3.6. 软件操作界面,使操作人员随心操作,更具有亲合力。

    3.7.软件应包括:

    试验方法:可进行"击穿","耐压","梯度耐压"或试验方法的选择

    峰降电压:用于判断材料是否击穿,瞬间下降的电压超过此值视为击穿

    判停电流:用于判断击穿时的zui低电流,超过此电流视为击穿

    初始电压:用于耐压和梯度耐压试验,在试验开始时将电压升到的位置

    逐级电压:用于梯度耐压试验,设置升压的梯度值

    逐级时间:用于梯度耐压试验,设置在相应梯度的耐压时间

    四、手动控制(不使用计算机)

    4.1.面板具有可选择"击穿","耐压","梯度耐压"

    4.2.紧急按钮、升降压指示灯

    4.3. 试验电压为数显式

    4.4. 耐压时有时间控制表

    4.5 控制方式为手动按钮施加电压或停止

    五、仪器设计、应用符合标准

    满足GB1408.1、 GB/T1695、 GB/T3333 GB 12656及AST D149 AST D 876、IEC60243-1:1998

    六、安全防护

    1.过流保护:低压侧过流保护,保护高压变压器安全运行、高压侧过流保护,保护电极表面不受电火花腐蚀、超出预设漏电流,切断高压输出

    2.高压断电保护:超量程自动切断高压输出、实验过程中可手动关停高压输出、电压跌落超过预设,切断高压输出

    3.输出零点保护:实验开始前,若高压输出不在零位,给出提示、若高压输出不在零位,强制回零

    4.短路保护:高压输出短路,自动切断输出、低压输入短路,自动断电

    5.软件保护:高压准备开关按下,高压指示灯点亮、调压器复位(高压输出为零)

    6.漏电保护:独立接地保护、漏电保护开关

    7.操作台与其他组件由安全围挡隔离,并具有连锁安全门

    8.操作台有安全警示铃声按钮并与升压按键按钮有连锁装置

    9.试验台与高压设备组件具有屏蔽网隔离

    七、系统组成

    1.智能型控制台(手动控制和计算机控制)

    2. 150kV/20kVA油浸式试验变压器

    3. 150kV无级变速调压器

    4. 测试系统

    5. 保护装置

    6. 限流、限压器

    7. 试验电极

    8. 试验油槽

    八、油缸

    技术参数

    1.温度范围:室温~150℃

    2.尺寸:符合150kV电压击穿测试仪试验用(不低于1.2m直径、高不低于1m)

    3.材质:耐变压器油、耐高温

    4.加热方式:电加热,加热棒盘绕于油缸内壁

    5.油缸配有绝缘材质的盖子并中间预留引入击穿仪高压引线孔,油缸外侧配有接地、低压引线(带鳄鱼夹),油缸内部配有电极放置的绝缘架

    九、附件

    1.电极:按GB/T 1408国标配备标准里所有试验电极;

    2.不等径电极(每个都带电极架并具有一定压力)其中一个高:25mm、直径:25mm另一个高:15mm、直径75mm两个电极同轴放置偏差小于2mm 2个

    3. 仪器标配电脑 2台 A4激光打印机 1台

    4.真空注油干燥箱:真空度小于100pa可调(可真空下注油)、加热范围:室温~150±2摄氏度(可设定)、内部尺寸:不小于0.5m3

    5. 玻璃真空干燥器内径300mm(配备小型真空泵1台) 10只

    6. 变色干燥硅胶 10公斤

    7.纸板厚度计(静重测微计)、纸张厚度计 各1台

    8.马弗炉0-1200℃ 1台

    9.双头冲孔凿、测定卡规 各1件

    10.安全围挡、防护网、安全门锁 各1件

    十、其它

    1.派人员到现场安装调试培训(资深培训师),培训内容:试验机各部分组件功能介绍、相关试验的标准要求、按使用说明书操作、常见现象处理及注意事项介绍、安全围挡、防护网、安全门锁安装;

    2. 仪器日常维护用工具(一套);

    3. 中文仪器使用说明书、中文安全操作说明书(三套)、电子版1套;

    4. 各组部件连接线有明确标识和安全距离标识、各组部件铭牌标示全面;

    5.一年内免费维修,终身提供维修及技术服务、仪器若出现质量问题,当日提出维修方案,及时到现场处理;

    6.出厂合格证、保修卡、仪器电路图、软件光盘;

    7. 仪器的包装、标志、标识符合国家电子仪器相关标准。

    十一、安全事项

    本试验仪器是高压输出设备,安装搬动使用应特别注意人身与设备的安全。本设备属于试验空间全封闭设备。按照以下事项不会对其它设备及操作人员造成伤害。

    请注意以下事项:

    1 设备务必接16A单相220V交流电插座。

    2 设备两个接地端子之一务必通过地线导线接配电箱的地线。

    3使用前,设备两个接地端子之一务必接放电棒。

    4 试验中,观察检测电流如果长时间维持在20-30mA,应立即停止试验,以免负载过大烧毁保险管。

    5 一次试验完毕,务必先断掉电源,再用放电棒放掉高压输出端的剩余电荷。

    6 如遇紧急情况,应立即按压"急停"按钮断电。

    7 长时间不用,断开所有电源线。

    8 搬运时不能倾斜角过大,以免变压器油流出。

    9 换试样前,确保已经用放电棒放过电,且电源处于断开状态。

    10 测试过程如遇试样着火,务必先断电源,后灭火。

    十二、电击穿安全说明:

    1、试验在试验箱中进行,试验箱门打开时电源加不到高压变压器输入端,即高压侧无电压。20KV测试设备高压电极距离试验箱壁的近距离时安全距离,试验时即使人接触箱壁也不会有危险。

    2、设备要安装单独的保护地线。接保护地线,主要是减少试样击穿时对周围产生的较强的电磁干扰。也可避免控制计算机失控。

    3、该试验设备的电路设有多项保护措施,主要有:过流保护、失压保护、漏电保护、短路保护等。

    注意事项:

    ●本仪器试验过程中如空气相对湿度大于70%,两电极间空气放电的距离会增加很多,所以试验中请与仪器保持1.2米的距离。

    ●本仪器之控制计算机专为电压击穿试验机设计,请勿随意添加和删除程序或移作它用。

    ●本公司保留对设备改进的权利,并不另行通知用户。
