树脂材料电压击穿强度测试仪

树脂材料电压击穿强度测试仪


    产品概述

    树脂材料电压击穿强度测试仪

    一、简介

    产品名称:树脂材料电压击穿强度试验仪

    产品型号:BDJC-50KV、BDJC -100KV

    产品品牌:北京北广

    控制方式:计算机控制

    符合标准:GB/T1408、ASTM D149等

    适用材料:橡胶、塑料、薄膜、陶瓷、玻璃、漆膜、树脂、电线电缆、绝缘油等绝缘材料

    测试项目:击穿电压测试、介电强度测试、电气强度测试、耐电压击穿强度测试等

    试验电压:20KV、50KV、100KV、150KV等

    电压精度:≤1%

    适用材料:绝缘材料

    升压速率:0.01-5kv

    试验方式:交流/直流、耐压、击穿、梯度升压

    控制系统:PLC控制升压

    核心部件:采用进口配件

    试验介质:绝缘油、空气

    显示方式:曲线显示、数据打印

    其它特点:无线蓝牙控制

    设备组成:主机、计算机、电极

    电极规格:25mm、75mm、6mm

    电器容量:5KVA、10KVA

    耐压时间:0-7H

    安全保护:九级安全保护

    培训方式:工程师上门培训安装

    出据证书:514所、304所、科学研究院等单位均可

    主机重量:100KG、200KG

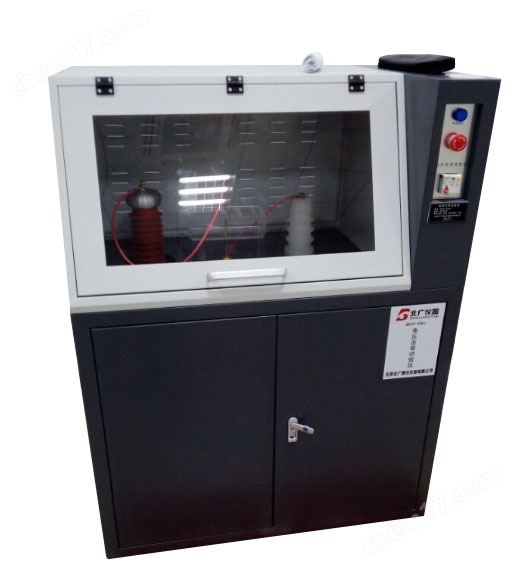

    树脂材料电压击穿强度测试仪

    二、树脂材料电压击穿强度试验仪标准:

    GB1408.1-2006《绝缘材料电气强度试验方法》

    GB1408.2-2006《绝缘材料电气强度试验方法第2部分:对应用直流电压试验的附加要求》

    JJG 795-2004 《耐电压测试仪检定规程》

    GB/T1695-2005《硫化橡胶工频击穿电压强度和耐电压的测定方法》

    GB/T3333《电缆纸工频击穿电压试验方法》

    GB12913-2008《电容器纸》

    ASTM D149《固体电绝缘材料工业电源频率下的介电击穿电压和介电强度的试验方法》

    三、树脂材料电压击穿强度试验仪主要技术要求:

    1、设备输入电压:220V (普通试验室电源均可兼容);

    2、试验电压方式:BDJC-50KV交流0-50 KV;直流0-50 KV。BDJC -100KV交流0-100KV;直流0-100KV

    3、电器容量:5KVA;10KVA

    4、试验方法:0-50KV;0-100KV全量程可调(采用高精度电压采样器件);

    5、击穿及耐压试验升压速率:0.01-5kv (此项满足标准里面极快速升压试验要求);

    6、试验方式:直/直流试验:1、匀速升压 2、阶梯升压 3、耐压试验

    7、过电流保护装置应有足够灵敏度以保证试样击穿时在0.1S内切断电源。

    8、本仪器采用无触点原件匀速调压方式

    09、支持短时间内短路试验要求。

    10、电压测量误差:1%。

    11、试验电压连续可调:BDJC-50KV:0-50KV。BDJC -100KV:0-100KV

    12、耐压时间设定:0-7小时(可通过软件连续设定)。

    13、九级安全防护措施:

    (1) 超压保护

    (2)试验过流保护

    (3)试验短路保护

    (4)安全门开启保护

    (5)软件误操作保护

    (6)零电压复位保护

    (7)试验结束放电保护

    (8)独立保护接地

    (9)试验完成后电磁放电

    四、树脂材料电压击穿强度试验仪主要配置:

    整机组成:

    1、升压部件:由调压器和高压变压器组成0~50KV的升压部分。

    2、动部件:由步进电机均匀调节调压器使加给高压变压器的电压变化。

    3、检测部件:由集成电路组成的测量电路。通过信号线把检测的模拟信号和开关信号传给计算机。

    4、计算机软件:通过智能电路把由检测设备采集的测控信号传给计算机。计算机根据采集的信息控制设备运行并处理试验结果。

    5、试验电极:根据国家标准(1408.1-2006)随设备提供三个电极,具体规格为:Ф25mm×25mm两个;Ф75mm×25mm一个。

    试验软件简介:

    人员管理:可添加多人同时使用此软件 不同人员设定不同密码 交叉使用互不干扰 (如一人使用可删除设定密码 直接进入软件)

    参数管理:

    高压保护可选、

    耐压时间可选、

    梯度步进可选

    漏电流和过压可选、

    灵敏的漏电压可选、

    漏电流可选

    升压速度可自由设定(0-50kv 无极自由)

    试验结果可选

    异地操作选定

    人机分离选定等等

    结果调取:

    试验结果保存调取

    人员选定调取、

    试验结果可根据客户要求操作整理

    支持5次以上彩线对比、

    自动整取添加试验数据。

    五、试验电极

    5.1 满足GB/T 1408-2006 绝缘材料电气强度试验方法;

    5.2 满足GB/T 1695-2005 硫化橡胶工频电压击穿强度和耐压强度试验。

    试验方式:直流/交流:击穿试验、耐压试验、阶梯试验

    显示方式:曲线/数据显示,数据打印。

    试验空间:绝缘油/空气

    升压速率:0.1KV/S-3KV/S

    整机精度:≤2%

    六、绝缘电压击穿强度测试仪其工作原理过程以下详解:

    采集工频220V电压输入给调压器然后调压器根据采集电压慢慢调节输出给小型变压器输入端采集调压器输出端电压通过一定的比例变出高压电压输出给高压头加压到式样表面通过不断加压达到击穿的目的 ?击穿后上位机软件会记录当前数值高压电压会导通式样下方的电极(负极)流经大地(所以在做实验中接地线非常重要) 完整的试验环节就做完了 。

    做完式样应该断电然后打开屏蔽门手持放电棒进行放电(放电棒与高压头接触两秒左右)然后开门更换式样。

    绝缘电气强度试验机击穿电压仪适用材料:

    主要适用于固体绝缘材料如:电线套管、树脂和胶、浸渍纤维制品、云母及其制品、塑料薄膜、陶瓷、玻璃、绝缘漆、硫化橡胶、电缆纸、绝缘漆漆膜、硬质橡胶、纸板等绝缘介质在空气或液体介质中,测量工频(48~62Hz)或对应直流电压下击穿强度和耐电压时间。适用于连续均匀升压或逐级升压的方式,对试样施加交流/或直流,电压直至击穿,测量击穿电压值,计算试样的击穿强度;用迅速升压的方法,将电压升到规定值,保持一定的时间试样不击穿,定此时规定值为试样的耐电压值。

    、绝缘电气强度试验机击穿电压仪技术指标:

    输入电压:交流 220 V 输出电压: 交流 0--100 KV ;/直流 0—100 KV

    电器容量: 10KVA 高压分级: 0-100KV 升压速率:0.01-5.0kv

    (备注:满足标准要求并可以根据用户需求设定不同的升压速率)

    06、试验方式:交流试验/直流试验:1、匀速升压? 2、梯度升压 3、耐压试验

    试验介质:空气,试验油 安装灵敏度较高的过电流保护装置保证试样击穿时在0.05S内切断电源。 仪器配备*故障报警系统 避免用户操作故障仪器发生危险。(上位机报警和下位机报警)

    绝缘电气强度试验机击穿电压仪软件功能:

    01、软件平台:WINDOWS窗口操作平台,界面直观,便于操作

    02、曲线显示:在实验过程中可以动态显示试验曲线

    03、数据导出:可以对试验结果导入EXCEL表格

    04、实验报告:可以人为设置报告名称,并对实验报告进行打印

    05、试验方式:可以根据需求对直流试验和交流试验进行灵活选择

    06、试验方法:可以根据需求自行选择击穿电压、耐压试验、梯度试验

    07、参数设置:可以根据不同的试验方式及试验方法灵活设置所需的不同参数值

    08、试样设置:可对不同标准的试样参数灵活设置

    09、人员管理:设置用户名及密码,不同的操作员登入进行不同的试验,互不影响

    10、标准选择:含有不同标准,可根据需求自行选择

    11、连续操作:连续操作试验时,可直接在软件里选择电机复位,进行二次试验

    八、BDJC系列轻型交流试验变压器

    型 号 容量

    (kVA) 高压电压

    (kV) 高压电流

    (mA)) 低压输入 变比

    (高/仪) 温升℃

    (30分钟)

    电压(V) 电流(A)

    BDJC-1.5/50 1.5 50 30 200 7.5 500 10

    BDJC-3/50 3 50 60 200 15 500 10

    BDJC-5/50 5 50 100 200 25 500 10

    BDJC-10/50 10 50 200 200 50 500 10

    BDJC-20/50 20 50 400 400 53 500 10

    BDJC-30/50 30 50 600 400 79 500 10

    BDJC-50/50 50 50 1000 400 12 500 10

    BDJC-5/100 5 100 50 200 25 1000 10

    BDJC-10/100 10 100 100 200 50 1000 10

    BDJC-20/100 20 100 200 400 53 1000 10

    BDJC-30/100 30 100 300 400 79 1000 10

    BDJC-50/100 50 100 500 400 132 1000 10

    BDJC-20/150 20 150 133 400 53 1500 10

    BDJC-30/150 30 150 200 400 80 1500 10

    BDJC-50/150 50 150 333 400 132 1500 10

    BDJC-100/150 100 150 667 400 263 1500 10

    BDJC- 50/200 50 200 250 400 132 2000 10

    BDJC-100/200 100 200 500 400 263 2000 10

    BDJC-150/200 150 200 750 400 395 2000 10

    BDJC-200/200 200 200 1000 400 526 2000 10

    BDJC-300/200 300 200 1500 400 790 2000 10

    BDJC-50/300 50 300 170 400 132 3000 10

    BDJC-100/300 100 300 333 400 263 3000 10

    BDJC-150/300 150 300 500 400 395 3000 10

    BDJC-200/300 200 300 667 400 526 3000 10

    BDJC- 300/300 300 300 3000 400 790 3000 10

    注:以上提供的目录,为本公司的通用参数的试验变压器,如有特殊参数规格,也可根据用户提供的参数和要求设计生产,以满足

    九、操作台要求

    1.试验电流、电压(测量线圈和电压互感器值分别显示)、时间的实时动态显示、击穿瞬间电流、电压、时间的保持显示;

    2.合闸、零位、上限、升压、降压、恒压、急停等状态监控显示;

    3.操作界面有启动钮、停止钮、急停钮、高压指示灯;

    4.有"击穿","耐压","梯度耐压"选择开关;

    5.具有"试验电压"、"过流阀值"、"升压速度"、"恒定耐压时间"、"逐级初始电压"、"逐级梯度电压"、"逐级耐压时间"设置功能;

    6.试验电压、电流曲线实时显示。

    十、相关产品:

    常规型号为:
    BDJC-10KV
    BDJC-20KV

    BDJC-30KV

    BDJC-50KV
    BDJC-100KV

    BDJC-150KV
