橡胶材料耐电压测试仪
一、技术要求
▲、输入电压： 交流 220 V。
▲、输出电压： 交流/直流 0--50 KV 。
▲3、电器容量：2KAV 3KAV 5KAV 10KVA。
▲、高压分级： 0-10KV 0--50KV 0--150KV。
▲、升压速率：0.01-5.0kv（随意）。
▲、试验方式：交/直流试验：1、匀速升压 2、梯度升压 3、耐压试验 。
▲、试验介质：空气。
▲、支持短时间内短路试验要求。
▲、电压试验精度： ≤ 1％。
▲、试验电压连续可调： 0--100 KV。
▲、电流可采集到m*并且实现 实时采集。
▲、出具*计量单位校准证书或出具客户计量单位的证书。
▲、电源：220v±10%的单相交流电压和50Hz±1%的频率 。
▲、电流电压稳定度：外界电压波动10% （可选配我司配到电压保护器 额定波动电压30%）。
▲、升压装置：采用*无触点原件匀速升压淘汰前款机械调压。
▲、耐压时间：0-7H保持相对电压（软件设定）。
▲、击穿试样：试样击穿点 大小可调一般为1-5mm左右。
▲、安装灵敏度较高的过电流保护装置保证试样击穿时在0.05S内切断电源。
▲、仪器配备*故障报警系统避免用户操作故障仪器发生危险。
橡胶材料耐电压测试仪
二、产品用途
击穿试验仪采用计算机控制，通过人机对话方式，完成对绝缘介质材料的工频电压击穿，工频耐压试验。适用于固体绝缘材料（如：绝缘漆、树脂和胶、浸渍纤维、层压制品云母及其制品塑料、薄膜复合制品、陶瓷和玻璃等）在工频电压下击穿电压，击穿强度和耐电压的测试。
三、引用标准：
GB1408-2006 《绝缘材料电气强度试验方法》
GB/T1695-2005《 硫化橡胶工频电压击穿强度和耐电压强度试验》
GB/T3333 《电缆纸工频电压击穿试验方法》
HG/T 3330《 绝缘漆漆膜击穿强度测定法》
GB12656 《电容器纸工频电压击穿试验方法》
ASTM D149 《固体电绝缘材料在工业电源频率下的介电击穿电压和介电强度的试验方法》
IEC 60243-1 《绝缘材料电气强度试验方法》
四、保护功能
具有完善的安全防护措施：
电路保护控制：跳闸后电压自动回零
五、整机组成
4、动部件：由步进电机均匀调节调压器使加给高压变压器的电压变化。
5、检测部件：由集成电路组成的测量电路。通过信号线把检测的模拟信号和开关信号传给计算机。
6、计算机软件：通过智能电路把由检测设备采集的测控信号传给计算机。计算机根据采集的信息控制设备运行并处理试验结果。
六、操作步骤：
1、试验前的准备：
1）打开试验机右侧的总电源开关,预热15分钟。
2）打开计算机进入Windows系统。双击本仪器软件的快捷图标打2、开试验登录界面输入登录密码即可进入试验界面。
1）本仪器高压输出为交流电压。
2）前面板直流交流选择按钮。
3）试验的交直流电压切换，主要取决于高压绝缘塔中的短路杆是否取出。
4）在直流试验时，计算机也要选择直流状态，否则测的结果是不正确的。
七、仪器选型：
在材料的标准要求里或者测试报告中，对材料的耐压等级通常用介电强度来表示，即KV/mm,击穿电压和介电强度的关系可以用如下公式表示：
击穿电压值（KV）
介电强度（KV/mm）=-------------------------------
试样厚度（mm）
由如上公式可以得出结论,选择多大量程的测试仪器,取决于试样的厚度,即:
击穿电压值(KV)=介电强度(KV/mm)* 试样厚度（mm）
由此公式所得出的击穿电压值是按照试样厚度测试时的有效电压值，所以得出击穿电压值后，在此电压值得基础上适当加宽些量程范围比较合理，建议计算出击穿电压值后增加10KV—20KV。
八、同等电压量程不同功率的电压击穿试验仪的区别：
A：在测试规程和测试标准中，zui常用的测试数据是击穿电压值，而对仪器的输出电流没有要求时，可以不用考虑设备的容量值，只关注设备的量程即可，对测试数据没有影响。
B：在有些测试标准或测试要求中，必须要求仪器满足zui大输出电流是多少，对此在选择仪器量程的同时，需要关注变压器的容量值（即功率KVA）。
C：输出电流、电压值及功率之间的关系用如下公式表示：
变压器容量（KVA）
输出电流（MA）=----------------------------------------------
电压量程（KV）
九、电极：
●电极规格：满足GB/T 1408.1-2006标准要求（材质为黄铜）：
1、片材电极 ￠25mm 两个 片材电极 ￠75mm一个 （标配）。
2、漆包线电极 两个（选配）。
3、管用电极 两个（选配）。
●如何选择合适的测试电极：
测试电极的规格有很多，针对不同材料和规格选择不同的电极尺寸，具体根据材料测试所要求的测试标准，如果标准里没有特殊要求，通常测试板材类的材料时使用zui多的测试电极是等径和不等径电极。
十、 如何选择合适的测试电极：
测试电极的规格有很多，针对不同材料和规格选择不同的电极尺寸，具体根据材料测试所要求的测试标准，如果标准里没有特殊要求，通常测试板材类的材料时使用多的测试电极是等径和不等径电极。
在空气中和在油中做电压击穿试验有什么区别
A：测试介质空气—是指把被测试样和电极放置在空气中做耐压和击穿实验。
B；测试介质油----是指把被测试样和电极*放置在油中做耐压和击穿实验，通常使用25#变压器油做试验介质。
C：无论在空气中还是在油中做实验对测试数据没有影响，如果被测样品没有特殊要求通常默认在空气中做实验，有两种情况需要在油中做实验，一是标准里有规定，必须在油中做实验，二是在空气中做实验时，被测试样出现爬电、释放电火花而导致无法击穿时必须放置在油中做实验。

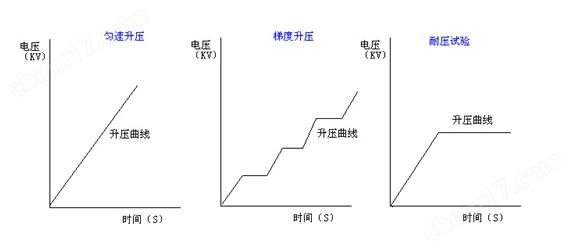

6、 电压击穿试验方式-匀速升压、梯度升压和耐压试验之间的区别：
可以用如下升压曲线图来表示。
十一、测试报告内容：
1）试验单位：对材料进行试验检测的单位名称；
2）送试单位：送材料检测的单位名称；
3）试验方式：选择进行"交流试验"或"直流试验"；
4）试验方法：可进行"击穿"，"耐压"，"梯度耐压"试验；
5）试验人员：输入检测人员姓名；
6）试验温度：输入试验温度；
7）试验湿度：输入试验湿度；
8）设备型号：显示机器型号，此处不可变；
9）执行标准：选择所使用的标准；
10）试验介质：选择试验介质，或可以自己编辑写入；
11）电极形状：输入电极形状；
12）电极尺寸：输入电极尺寸；
13）使用量程：选择使用量程，分为10KV、20kV、30kv、50kv、100kv；
14）峰降电压：用于判断材料是否击穿，必须输入项；
15)初始电压：用于耐压和梯度耐压试验，在试验开始时将电压升到的位置；
16)升压速度：选择升压的速度，控制在试验过程中升压的快慢；
17）梯度电压：用于梯度耐压试验，设置每次升压的梯度值；
18）梯度时间：用于梯度耐压试验，设置在相应梯度的耐压时间；
19）终止电压：设置在试验过程中电压的上限值；
20）试样制备：设置试样的制备信息；
21）材料名称：设置试验材料的名称；
22）试验时间：选择试验时期，或写入试验日期和时间；
23）报告编号：设置报告编号信息；
24）试样编号：设置试样编号信息，试验样品的规格编码及编号；
25）试样形状：设置试样形状；
26）试样尺寸：输入试样的尺寸；
27）试样厚度：输入试样厚度，用于计算试验强度，必须输入；
28）应 用：确认此界面所做设置；
29）退 出：返回主界面，设置无效；
十二、产品优势：
西门子cpu中央单元处理器是目前采集精度高稳定的采集系统
（*淘汰了初的51单片机控制采集精度差干扰信号多 和 PLC电缆较长，尤其是DA 模块采用电压信号输出时，线路有较大的电压降幅，影响了系统的稳定性和可靠性CPU 广泛用于中国通讯设备服务器 如： 中国联通、中国移动 采用的专业信号处理用途上）无线蓝牙控制拜托距离困扰人机分离使用更加方便。（摆脱了长长的数据线导致的信号传播慢命令延时的困扰 也正因为无线蓝牙使我们的仪器拥有支持更多的电脑同时操作等特点）。
仪器故障自动报警系统是操作人员安全更加有保障。
（当线路有故障时仪器会自动报警更大保护人员安全 此报警系统属于故障报警和试验放电报警、软件报警无关）配备网络端口共享功能让更多人员操作试验试验结果存储办公电脑使报告更加清晰简单。

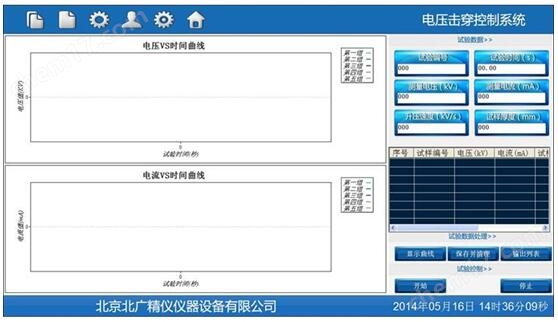

操作界面：细心的用户能从实验软件图上看到 电流实时采集于其他厂家不同是我司电击穿仪器精度可以采集实时电流并且绘制曲线其他厂家因为采集精度差无法实现电流绘制曲线采集
控制功能
1.该设备试验过程中可动态绘制出试验曲线，试验的曲线可以多种颜色叠加对比。
2.可对试验数据进行编辑修改，灵活适用;
3.试验条件及测试结果等数据可自动存储;
4.试验报告格式灵活可变，适用于不同用户的不同要求。
5.可对一组试验中曲线数据的有效与否进行人为选定。
6.试验结果数据可导入EXECL。
7. 软件设备人员管理功能，在试验人员可设置自己的试验项目和试验参数，设置自己的试验内容后别人无法进入等功能。
十三、安全说明：
试验在较高电压下进行，所以我们在设计时加以必要的保护措施以防止发生意外。
1．试验在试验箱中进行，试样可放在空气中或变压器油中。50KV电压头安全放电距离对四周均小于200mm，试验时即使触到箱壁也不会发生危险。
2．升压变压器高压侧尾端及仪器外壳是连接在一起的，即仪器外壳与该地点的地是等电位。
3．电路保护：仪器设有过流保护、过压保护、失压保护、短路保护、漏电保护电路等。
十五：其它产品介绍：

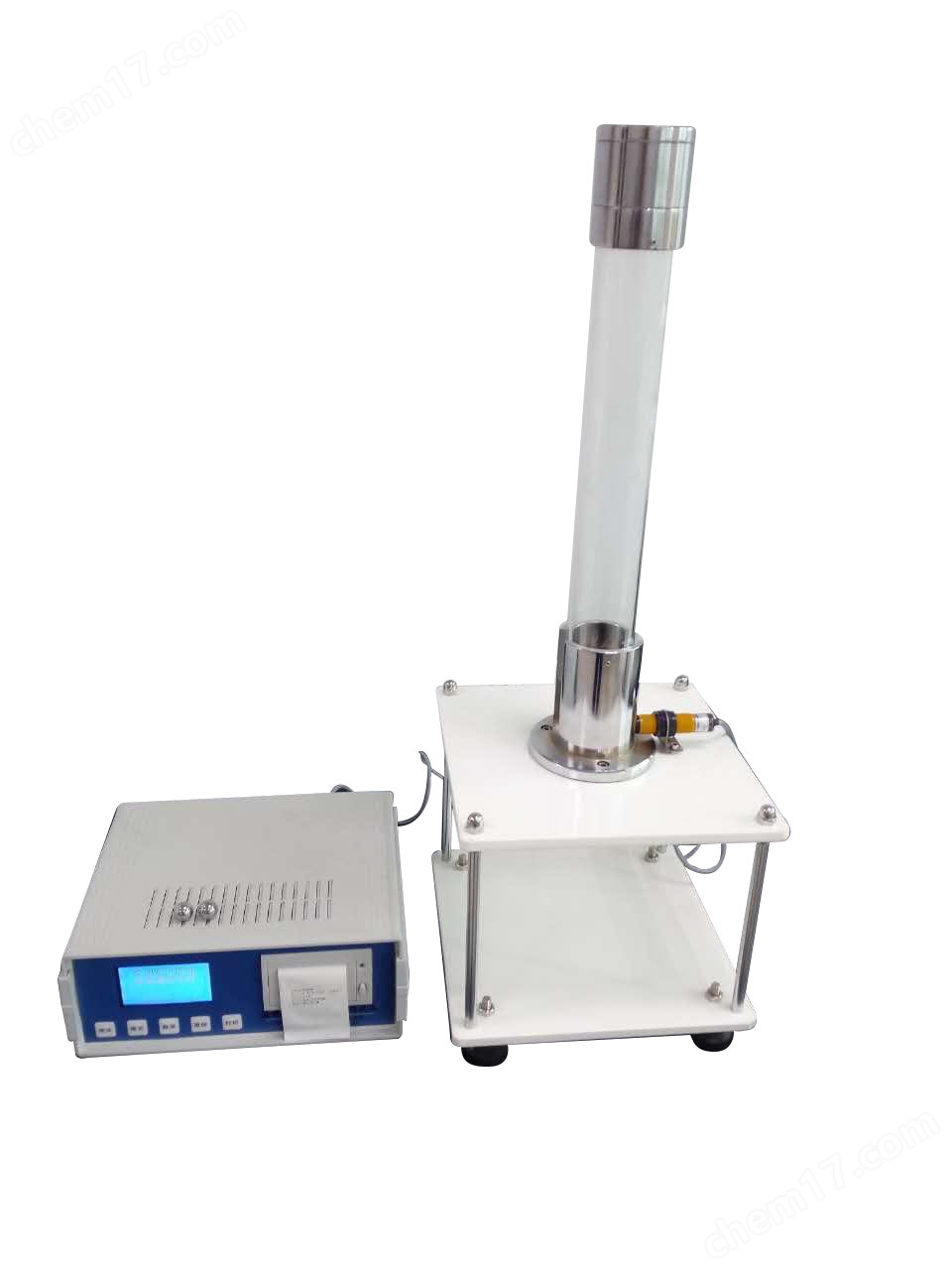

产品名称：海绵泡沫塑料落球回弹仪-（液晶显示）
型号：HMLQ-500
一、制造标准：
(GB/T6670-2008 ISO8307 ASTM D3574 ISO8307)软质泡沫聚合材料落球法回弹性能的测定
二、适用范围及功能：
适用于测定软质聚氨酯泡沫塑料的落球式回弹性能.落球回弹是通过给定直径和质量的钢球在规定高度上自由落在泡沫塑料试样上，计算钢球回弹的大高度与钢球落下高度比值的百分率既回弹率，以回弹率表示泡沫塑料的回弹性能。满足08标准A法和B法试验方法。主要是测试塑料泡沫材料及海绵材料的回弹性能。落球回弹测量精度高采用微处理器进行控制，中文显示，并可打印试验数据。
三、技术参数：
1、钢球回落高度： 460mm（国标） 500mm（美标）
2、钢球直径： ￠16mm
3、落球回弹率精度： <1%
4、被测试样尺寸： 长*宽*高=100 mm×100 mm×100（50）mm
5、自动计算平均回弹高度
6、自动计算平均回弹率
四、主要配置：
1、试验主机一台
2、智能液晶控制操作系统一台
3、钢球释放机构两套（手动释放机构1套、自动释放机构1套）
4、钢球捕捉机构一套
5、高度调节机构一组
6、精密光电传感器一套
7、钢球4个
8、微型打印机一台
9、水平校准机构一组
五、试验步骤：
将调节后的试样水平置于回弹仪的测试位置上，通过调节使钢球底部从固定位置到泡沫塑料表面的落下高度为460mm。在释放装置上固定钢球，然后使钢球自由落下。对每一个试样做三次回弹，取三次回弹中的大值。每次回弹钢球应落在试样表面的同一位置上，并且两次回弹的时间间隔应控制在20s之内。如果钢球在回弹过程中碰到或弹出测量装置，所得数据无效，需重新补做。
北广其他检测海绵仪器：
海绵泡沫压陷硬度测试仪
海绵泡沫落球回弹测试仪
海绵泡沫疲劳冲击试验仪
海绵泡沫压缩永jiu变形试验仪
海绵泡沫切割机
海绵泡沫拉伸强度试验机
