电线套管绝缘电压击穿强度测试仪
一、技术要求
01、输入电压： 交流 220 V
02、输出电压： 交流/直流 0--50 KV ;
03、电器容量：2KAV 3KAV 5KAV 10KVA
04、高压分级： 0-10KV 0--50KV 0--150KV
05、升压速率：0.01-5.0kv（随意）
06、试验方式：交/直流试验：1、匀速升压 2、梯度升压 3、耐压试验
07、试验介质：空气
08、支持短时间内短路试验要求。
10、电压试验精度： ≤ 1％。
11、试验电压连续可调： 0--100 KV。
12、电流可采集到m*并且实现实时采集。
13、出具*计量单位校准证书或出具客户计量单位的证书
14、电源：220v±10%的单相交流电压和50Hz±1%的频率
15、电流电压稳定度：外界电压波动10% （可选配我司配到电压保护器额定波动电压30%）
16、升压装置：采用*无触点原件匀速升压淘汰前款机械调压
17、耐压时间：0-7H保持相对电压（软件设定）
18、击穿试样：试样击穿点 大小可调一般为1-5mm左右
19、安装灵敏度较高的过电流保护装置保证试样击穿时在0.05S内切断电源。
20、仪器配备*故障报警系统 避免用户操作故障仪器发生危险。

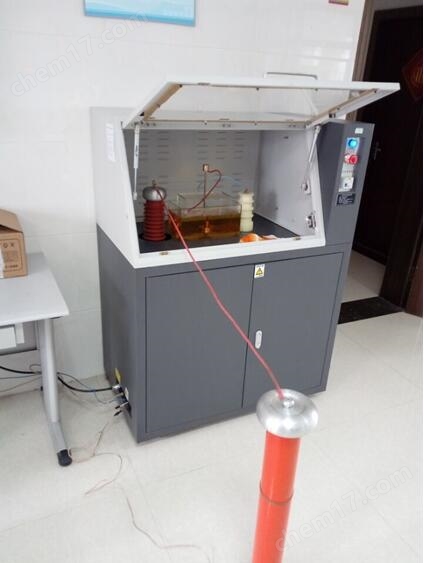

电线套管绝缘电压击穿强度测试仪
二、产品用途
击穿试验仪采用计算机控制，通过人机对话方式，完成对绝缘介质材料的工频电压击穿，工频耐压试验。适用于固体绝缘材料（如：绝缘漆、树脂和胶、浸渍纤维、层压制品云母及其制品塑料、薄膜复合制品、陶瓷和玻璃等）在工频电压下击穿电压，击穿强度和耐电压的测试。
三、引用标准：
GB1408-2006 绝缘材料电气强度试验方法
GB/T1695-2005 硫化橡胶工频电压击穿强度和耐电压强度试验
GB/T3333 电缆纸工频电压击穿试验方法
HG/T 3330绝缘漆漆膜击穿强度测定法
GB12656 电容器纸工频电压击穿试验方法
ASTM D149 固体电绝缘材料在工业电源频率下的介电击穿电压和介电强度的试验方法.
IEC 60243-1 绝缘材料电气强度试验方法.
四、结构原理及性能特点：
1、主要由升压系统、测量系统、A/D转换器、放电系统、电极、油箱、电极定位架、计算机数据处理系统、软件等组成；
2、计算机---A/D转换器---测量控制系统---调压装置---升压变压器---试样；
3、高压变压器主要产生试样所需的直流电压；
4、调压器用于调节升压变压器输入端电压以产生高压所需的输入电压；
5、电压测量主要是从高压变压器测量端测量，高压变压器测量端和高压端是线性的；
6、放电系统在试验做完以后放电，以免产生放电对人身的危害；（当试验结束后，机器部件仍可能存在残留的高电压，此残留电压足以对人产生致命的伤害，配备此棒，完好的解决此安全隐患）。
五、机组成：
1、升压部件：由调压器和高压变压器组成0～50KV的升压部分。
2、动部件：由步进电机均匀调节调压器使加给高压变压器的电压变化。
3、检测部件：由集成电路组成的测量电路。通过信号线把检测的模拟信号和开关信号传给计算机。
4、计算机软件：通过智能电路把由检测设备采集的测控信号传给计算机。计算机根据采集的信息控制设备运行并处理试验结果。
5、试验电极：根据国家标准(1408.1-2006)随设备提供三个电极，具体规格为：Ф25mm×25mm两个；Ф75mm×25mm一个。（订做除外）
六、绝缘电压击穿强度测试仪其工作原理过程以下详解：
采集工频220V电压输入给调压器然后调压器根据采集电压慢慢调节输出给小型变压器输入端采集调压器输出端电压通过一定的比例变出高压电压输出给高压头加压到式样表面通过不断加压达到击穿的目的 ?击穿后上位机软件会记录当前数值高压电压会导通式样下方的电极（负极）流经大地（所以在做实验中接地线非常重要） 完整的试验环节就做完了。做完式样应该断电然后打开屏蔽门手持放电棒进行放电（放电棒与高压头接触两秒左右）然后开门更换式样。
七、绝缘电气强度试验机击穿电压仪整机组成：
1、升压部件：由调压器和高压变压器组成0～50KV的升压部分。
2、动部件：由步进电机均匀调节调压器使加给高压变压器的电压变化。
3、检测部件：由集成电路组成的测量电路。通过信号线把检测的模拟信号和开关信号传给计算机。
4、计算机软件：通过智能电路把由检测设备采集的测控信号传给计算机。计算机根据采集的信息控制设备运行并处理试验结果。
5、试验电极：根据国家标准(1408.1-2006)随设备提供三个电极，具体规格为：Ф25mm×25mm两个；Ф75mm×25mm一个。
八、保护功能
具有完善的安全防护措施：
电路保护控制：跳闸后电压自动回零
九、电极：
电极规格：满足GB/T 1408.1-2006标准要求（材质为黄铜）
1、片材电极 ￠25mm 两个 片材电极 ￠75mm一个 （标配）
2、漆包线电极 两个（选配）
3、管用电极 两个（选配）
如何选择合适的测试电极：
测试电极的规格有很多，针对不同材料和规格选择不同的电极尺寸，具体根据材料测试所要求的测试标准，如果标准里没有特殊要求，通常测试板材类的材料时使用zui多的测试电极是等径和不等径电极。
十、仪器选型：
在材料的标准要求里或者测试报告中，对材料的耐压等级通常用介电强度来表示，即KV/mm,击穿电压和介电强度的关系可以用如下公式表示：
击穿电压值（KV）
介电强度（KV/mm）=-------------------------------
试样厚度（mm）
由如上公式可以得出结论,选择多大量程的测试仪器,取决于试样的厚度,即:
击穿电压值(KV)=介电强度(KV/mm)* 试样厚度（mm）
由此公式所得出的击穿电压值是按照试样厚度测试时的有效电压值，所以得出击穿电压值后，在此电压值得基础上适当加宽些量程范围比较合理，建议计算出击穿电压值后增加10KV—20KV
同等电压量程不同功率的电压击穿试验仪的区别：
A：在测试规程和测试标准中，zui常用的测试数据是击穿电压值，而对仪器的输出电流没有要求时，可以不用考虑设备的容量值，只关注设备的量程即可，对测试数据没有影响
B：在有些测试标准或测试要求中，必须要求仪器满足zui大输出电流是多少，对此在选择仪器量程的同时，需要关注变压器的容量值（即功率KVA）
C：输出电流、电压值及功率之间的关系用如下公式表示：
变压器容量（KVA）
输出电流（MA）=----------------------------------------------
电压量程（KV）
十一、绝缘电气强度试验机击穿电压仪设备安全保护功能：
◆试验在试验箱中进行，试验箱门打开时电源加不到高压变压器输入端，即高压侧无电压。100KV测试设备高压电极距离试验箱壁的近距离大于370mm，50KV测试设备高压电极距离试验箱壁的近距离大于250mm，试验时即使人接触箱壁也不会有危险。
◆设备要安装单独的保护地线。接保护地线，主要是减少试样击穿时对周围产生的较强的电磁干扰。也可避免控制计算机失控。
◆该试验设备的电路设有多项保护措施，主要有：过流保护、失压保护、漏电保护、短路保护、直流试验放电报警等。
◆直流试验放电报警功能:在设备做完直流试验时,当开启试验门时设备会自动报警,直至使用设备上的放电装置放电后报警会自动取消.(注：因为直流试验后不放电会危险到人身安全,不能直接拿取电极,起到提醒使用人员放电以免人身伤害)。
◆试验放电装置，随主机为一体化，改进了以往单独配备一根放电杆的功能。
十二、绝缘电气强度试验机击穿电压仪设备安全保护功能：
◆试验在试验箱中进行，试验箱门打开时电源加不到高压变压器输入端，即高压侧无电压。100KV测试设备高压电极距离试验箱壁的近距离大于370mm，50KV测试设备高压电极距离试验箱壁的近距离大于250mm，试验时即使人接触箱壁也不会有危险。
◆设备要安装单独的保护地线。接保护地线，主要是减少试样击穿时对周围产生的较强的电磁干扰。也可避免控制计算机失控。
◆该试验设备的电路设有多项保护措施，主要有：过流保护、失压保护、漏电保护、短路保护、直流试验放电报警等。
◆直流试验放电报警功能:在设备做完直流试验时,当开启试验门时设备会自动报警,直至使用设备上的放电装置放电后报警会自动取消.(注：因为直流试验后不放电会危险到人身安全,不能直接拿取电极,起到提醒使用人员放电以免人身伤害)。
◆试验放电装置，随主机为一体化，改进了以往单独配备一根放电杆的功能。
十三、50kV高低温工频电压击穿成套试验仪仪器设计、应用符合标准
满足GB1408.1、 GB/T1695、 GB/T3333 GB 12656及ASTM 149 AST D 876、IEC60243-1:1998、JB/T 9641、GB/T 16927、GB/T 311.1
十四、50kV高低温工频电压击穿成套试验仪安全防护
自动归零保护措施：设备在非合闸状态自动回归零位安全状态；
零限启动保护：只能调压器归零后才能启动，防止产生瞬态冲击电压；
门联锁保护：高压试验区安全门关闭才能启动，打开自动断高压，防止人误闯入触电；
限位开关保护：设置上下限位开关，使电压在零和满量程范围内试验，调压过程到限位自动断高压，防止电压过量程；
过压过流保护：在满量程范围内可任意设定电压、电流的阀值，超过阀值自动断高压；
空开断闸保护：设备配置总电源空气开关，防止试验主回路或控制回路发生短路过载且过流、过压等保护措施失灵时，能有效切断电源；
保险丝过载熔断保护措施：试验控制回路配置保险丝，在控制系统发生短路故障等情况时，能有效熔断控制回路电源；
急停按钮：设备配置急停按钮，防止发生着火等危险情况时能快速有效切断试验回路电源；
高压警示灯：合闸后警示灯亮起，提示有高压，，断闸后熄灭，起警示作用；
屏蔽隔离网：试验操作台与高压设备组件用屏蔽网隔离，防止高压飞弧击伤；
脚踏防护开关：踏下可正常升压试验，抬起主电源切断同时调压器回零；
自动放电装置：高压断闸状态自动放电、合闸瞬间自动断开。
十五、50kV高低温工频电压击穿成套试验仪系统组成
1.琴台式控制台
2. 150kV/20kVA油浸式试验变压器
3. 30kVA调压器
4. 测试系统
5. 保护装置
6. 限流、限压器
7. 试验电极
8. 试验油槽
十四、仪器计量：
仪器出厂计量：数字高压表
第三方计量：514所、304所、科学研究院等计量机构
