GB/T 2439-2001热塑性橡胶电阻率测试仪

一、概述

采用了美国lntel公司的大规模集成电路，使仪器体积小，重量轻准确度高。数字液晶直接显示电阻和电流。量程从1X104Ω～1×1018Ω，是目前国内测量范围宽，准确度高的数字超高电阻测量仪。电流测量范围2 ×10-4A ～1 ×10-16A，机内测试电压10V、50V、100V、250V、500V、1000V。本仪器即可测量高电阻，又可测微电流。本仪器具有精度高、显示迅速、性好稳定、计数方便、适用于橡胶、塑料、薄膜、地毯、织物及粉体、液体、及固体和膏体形状的各种绝缘材料体积表面电阻值的测定。

二、技术指标

1、电阻测量范围：1 ×104Ω ～1×1018Ω。

2、电流测量范围：2×10-4A～1×10-16A

3、显 示 方 式： 32位LED液晶屏显示

4、内置测试电压： 10V 、50V、100V、250、500、1000V

5、基本准确度：1%

6、使用环境： 温度：0℃～40℃，相对湿度<80%

7、机内测试电压： 10V/50V/100/250/500/1000V

8、供电形式： AC 220V，50HZ，耗电5W

9、仪器尺寸： 285ｍｍ× 245ｍｍ× 120 mm

10、质量： 约2.5KG

GB/T 2439-2001热塑性橡胶电阻率测试仪

三、符合标准：

GB/T 1410-2006《 固体绝缘材料体积电阻率和表面电阻率试验方法》

ASTM D257-99《绝缘材料的直流电阻或电导试验方法》

GB/T 10581-2006 《绝缘材料在高温下电阻和电阻率的试验方法》

GB/T 1692-2008 《硫化橡胶 绝缘电阻率的测定》

GB/T 2439-2001《硫化橡胶或热塑性橡胶 导电性能和耗散性能电阻率的测定》

GB/T 12703.4-2010 《纺织品 静电性能的评定 第４部分：电阻率》

GB/T 10064-2006_《测定固体绝缘材料绝缘电阻的试验方法》

四、典型应用

1、测量绝缘材料电阻(率)

2、测量防静电材料的电阻及电阻率

3、测量计算机房用活动地板的系统电阻值

4、测量防静电鞋、导电鞋的电阻值

5、光电二极管暗电流测量

6、物理,光学和材料研究

五、标准配置：

六、工作原理

根据欧姆定律，被测电阻Rx等于施加电压V除以通过的电流I。传统的高阻计的工作原理是测量电压V固定，通过测量流过取样电阻的电流I来得到电阻值。从欧姆定律可以看出，由于电流I是与电阻成反比，而不是成正比，所以电阻的显示值是非线性的，即电阻无穷大时，电流为零，即表头的零位处是∞，其附近的刻度非常密，分辨率很低。整个刻度是非线性的。又由于测量不同的电阻时，其电压V也会有些变化，所以普通的高阻计是精度差、分辨率低。

本仪器是同时测出电阻两端的电压V和流过电阻的电流I，通过内部的大规模集成电路完成电压除以电流的计算，然后把所得到的结果经过A/D转换后以数字显示出电阻值，即便是电阻两端的电压V和流过电阻的电流I是同时变化，其显示的电阻值不象普通高阻计那样因被测电压V的变化或电流Ｉ的变化而变，所以，即使测量电压、被测量电阻、电源电压等发生变化对其结果影响不大，其测量精度很高，从理论上讲其误差可以做到零，而实际误差可以做到千分之几或万分之几。

七、备注：

本仪器配不同的测量电极（夹具）可以测量不同材料的体积电阻率和表面电阻率或电导率，*符合国家标准GB1410－2006固体电工绝缘材料绝缘电阻、体积电阻系数和表面电阻试验方法，ASTM D257 绝缘材料的直流电阻或电导试验方法　等标准要求。

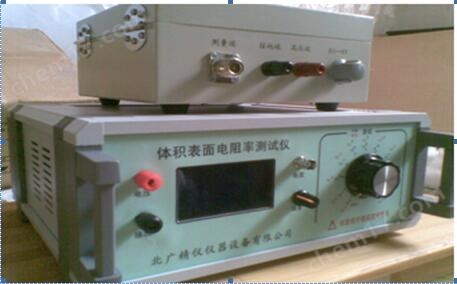

121外观图：

显示界面：

操作方式：

▲电流先手动调零

▲调整测试电压

▲旋转电阻波荡观察数值

▲读取电阻值

▲根据电阻值按以下公式求出

（1）体积电阻率

式中：P_V——体积电阻率，单位为欧姆厘米（Ω.cm）；

R_X——按测得的体积电阻，单位为欧姆（Ω）；

A——是被保护电极的有效面积，单位为平方米（m²）或（平方厘米（cm²））

h——试样的平均厚度，单位为米(m)或厘米（cm）

（2）表面电阻率计算：

表面电阻率计算公式如下：

式中：P_s——体积电阻率，单位为欧姆米（Ω.cm）；

R_X——按测得的表电阻，单位为欧姆（Ω）；

P——是被保护电极的有效周长，单位为米（m）或（厘米（cm））

g——两电极之间的距离，单位为米(m)或厘米（cm）

八、使用方法
8.1接好电源线
确保电源为220VAC/50Hz
8.2接通电源
将电流电阻量程置于 104 档,电压量程置于10V，然后开机。
8.3调零
在"Rx"两端开路的情况下,调零使电流表的显示为0000 .注意：在"Rx"两端不开路，如接在电阻箱或被测量物体上时调零后测量会产生很大的误差。一般一次调零后在测试过程中不需再调零。完毕后关机。
8.4连接线路
接好测试线，将测试线将主机与屏蔽箱连接好，测体积电阻时测试按钮拨到Rv边，测表面电阻时测试按钮拨到Rs边。然后开机。
8.5选择合适的测量电压
电压选择开关在后面板，注意，在测试过程中不要随意改动测量电压，可能因电压的过高或电流过大损坏被测试器件或测试仪器;
8.6测试
测量时从低档位逐渐拔往，每拨一次稍停留1～2秒以使观察显示数字，当被测电阻大于仪器测量量程时，电阻表显示"1"，此时应继续将仪器拨到量程更高的位置，当测量仪器有显示值时应停下，当前的数字乘以档次即是被测电阻值。当有显示数字时不要再往更高次档拨，否测仪器会过量程，机内保护电路开始工作，仪器测量准确度会下降。
8.7 测试完毕将电阻电流量程拔至"104 "档，电压量程调至10V后关闭电源
每测量一次均应将量程开关拨回到104"调零"档的量程位置以免开机或测量端短路时而损坏仪器。6.8 测量电流及1015Ω以上超高电阻的测量应用测量电流后用欧姆定律以电压除以电流计算电阻的方法，详见8.5节内容。
8.8体积电阻和表面电阻转换
在测试过程中，使用屏蔽箱在进行体积电阻和表面电阻转换时，必须把电源关闭后进行档位转换，否则会导致电压冲击到主机无法显示或损坏。
九、使用注意事项
高阻测量一定要严格按使用方法步聚进行，否则有可能造成仪器yong久损坏或电人。
9.1 应在"Rx"两端开路时调零
如接在电阻箱或被测量物体上时调零后测量会产生很大的误差。一般一次调零后在测试过程中不需再调零，但改变测量电压后可能要重新调零。
9.2 禁止将"Rx"两端短路，以免微电流放大器受大电流冲击
9.3 在测试过程中不要随意改动测量电压，
随意改动测量电压可能因电压的过高或电流过大损坏被测试器件或测试仪器，而且有的材料是非线性的，即电压与电流是不符合欧姆定律，有改变电压时由于电流不是线性变化，所以测量的电阻也会变化。
9.4 测量时从低次档逐渐拔往高次档
每拨一次稍停留1～2秒以便观察显示数字，当有显示值时应停下，记录当前的数字即是被测电阻值。若显示"1"时，表示欠量程应往高次档拔。直到有显示数字时为止。当有显示数字时不能再往高次档拨，否则有可能损坏仪器(机内有过电流保护电路)。除104 Ω档之外，当显示低于1.99，表示过量程应换低档!
9.5 大部分绝缘材料，特别是防静电材料的电阻值在加电压后会有一定变化而引起数字变化
由于本仪器的分辩率很高，因而会引起显示值的末尾几位数也变化，这不是仪器本身的问题，而是被测量对象的导电机理复杂而使得阻值有些变化。在这种情况下往往取2位有效数就够了。
9.6 接通电源后，手指不能触及高压线的金属部分
本仪表有二连根线:高压线(红)和微电流测试线。在使用时要注意高压线，开机后人不能触及高压线，以免电人或麻手。
9.7 测试过程中不能触摸微电流测试端
微电流测试端怕受到大电流或人体感应电压及静电的冲击。所以在开机后和测试过程中不能与微电流测试端接触，以免损坏仪表。
9.8 在测量高阻时，应采用屏蔽盒将被测物体屏蔽.
在测量大于1010 Ω以上时，为防止外界干扰面而引起读数不稳。
9.9 每次测量完时应将量程开关拨回"104 "档再进行下次测试
在测量时应逐渐将量程开关拨到高阻档，测量完时应将电流电阻量程、电压量程开关拨回低档。以 确保下次开机时量程开关处在低阻量程档。

十、典型应用
10.1 测量防静电鞋、导电鞋的电阻值
按照国家标准GB4386-84《防静电胶底鞋（靴）、导电胶底鞋（靴）电阻值测量方法》防静电鞋的电阻值必须为0.5.×105Ω1.0×108Ω范围内，导电鞋的电阻值必须不大于1.5X105欧姆.不仅制造厂在出厂时必须按这一标准检验，合格后才能出厂，在工厂使用过程中也必须按这一标准进行定期检验，合格后才能穿用。制造厂测量新鞋的电阻值时，应将硫化后有新鞋放置24小时以上，然后在测量所要求的温度、湿度环境中放置2小时以后才能进行测量。使用单位在定期检测时应将鞋洗干净，其温湿度的要求及放置时间同上。测量环境要求为：温度：10℃ ～ 40℃相对湿度为40% ～ 70%。 由于HEST121型数字表面、体积电阻率测定仪是内部同时测量电压和电流，且直接显示出电阻值，所以不必另外使用电压表和电流表以及计算电阻值。通常测试防静电鞋只用106、107、108Ω档，测试完毕将开关拨回104档。
10.2. 测量防静电材料的电阻及电阻率
一般防静电材料的电阻值在105 Ω～1010 Ω左右的范围内，其测量电极可采用三电极或二电极，其具体测量方法可参照有关的标准或有关资料。
10.3. 测量计算机房用活动地板的系统电阻值
按照国家标准ＧＢ6650-86《计算机房用活动地板技术条件》。采用该标准的电极测量。
10.4. 测量绝缘材料电阻(率)
绝缘材料如塑料橡胶等的电阻率很高，测量时应采取屏蔽措施，以免读数不稳甚至无法测量。测量时可采用三电极。具体方法可参照国家标准GB1410。
10.5. 测量电流及1014Ω以上超高电阻的测量
当测量超过1014Ω以上的超高电阻时,可以通过测量电流的方法,然后用欧姆
定律求出超高电阻值。测量电流与测量电阻的方法基本相同，
例如：电流表头显示读数为1.234，量程位置处在10－8，则电流为 I=1.234×10-8 A
利用欧姆定律
V
R= ---
I
可以计算出电阻值。利用测量电流的方法可测量超过1014Ω以上的超高电阻1015～1018Ω。
十一、三电极接线说明
1.中心为圆柱体,直径为50mm, 标准中没有规定高度，但一般是40mm
2.圆柱体外为一圆环,圆环内径为60mm,外径为80mm, 标准中没有规定高度，但一般是40mm
3.底为一平板, 直径为100mm的圆板. 标准中没有规定厚度，但一般为5mm
如果使用这种三电极测量材料表面电阻或体积电阻，可以按下图接线：
4.测表面电阻：（电流流过被测量物体表面时测得的电阻）
仪器高压输出（红）接圆环电极
仪器电流输入端（芯线）接圆柱电极
仪器地（黑，屏蔽线）接圆盘电极
5.测体积电阻：（电流流过被测量物体体内时测得的电阻）
仪器高压输出（红）接圆盘电极
仪器电流输入端（芯线）接圆柱电极
仪器地（黑，屏蔽线）接圆环电极
请将被测量材料放在圆盘电极上面，并且圆柱电极放在圆环电极的中间，先将屏蔽箱上的开关拨在中间0位置时，此时没有高压输出，将屏蔽箱盖好，然后再与仪器接线。
如果开关是在左边的Rv位置时，测量的是体积电阻Rv，此时电压加在底下的圆盘电极上，电流从圆盘电极经被测量材料体内流到柱电极。
如果开关是在右边的Rs位置时，测量的是表面电阻Rs，此时圆环电极改变为电压，圆盘电极为接线，电流从圆环电极经材料表面流到圆柱电极。
