涂层体积表面电阻率测定仪
一、产品特点:
BEST-212材料电阻率测试仪(电阻率测定仪)能测试体积电阻率和表面电阻率实现目前市场测量量程zui宽,支持触摸屏设置及显示,支持微型打印机,同时支持USB与电脑通讯,配备电脑软件,实时显示测量曲线,支持历史数据存储,并支持同类材料实验结果对比分析。
二、适用标准:
GB/T1410-2006、 ASTM D257-99 、 GB/T2439-2001、GB/T10581-2006、 GB/T1692-2008、GB/T 12703.4-2010、 GB/T10064-2006。
三、适用材料:
橡胶、塑料、聚酯薄膜、胶片、硅胶、光伏组件、汽车零部件、复合材料、陶瓷、玻璃、云母、树脂等固体绝缘材料。配备不同电极还可测试液体、粉末材料。
涂层体积表面电阻率测定仪
四、范围
1、本标准规定了固体绝缘材料体积电阻率和表面电阻率的试验方法。这些试验方法包括对固体绝缘 材料体积电阻和表面电阻的测定程序及体积电阻率和表面电阻率的计算方法。
体积电阻和表面电阻的试验都受到下列因素影响:施加电压的大小和时间;电极的性质和尺寸;在 试样处理和测试过程中周围大气条件和试样的温度、温度。
2、符合标准:
GB/T 1410-2006《 固体绝缘材料体积电阻率和表面电阻率试验方法》
ASTM D257-99《绝缘材料的直流电阻或电导试验方法》
GB/T 10581-2006 《绝缘材料在高温下电阻和电阻率的试验方法》
GB/T 1692-2008 《硫化橡胶 绝缘电阻率的测定》
GB/T 2439-2001《硫化橡胶或热塑性橡胶 导电性能和耗散性能电阻率的测定》
GB/T 12703.4-2010 《纺织品 静电性能的评定 第4部分:电阻率》
GB/T 10064-2006_《测定固体绝缘材料绝缘电阻的试验方法》
五、主要特点
电阻测量范围宽 1×104Ω ~1×1018Ω
电流测量范围为 2×10-4A ~1×10-16A
体积小、重量轻、准确度高
电阻、电流、电阻率同时显示 并且由彩色大屏显示
直接显示电阻和电阻率 无须换算只需输入式样厚度即可由仪器自动算出电阻率。
所有测试电压(10V/50V/100/250/500/1000V) 测试时电阻与电阻率结果直读,免去老式高阻计在不同测试电压下或不同量程时要乘以系数等使用不便的麻烦,并且支持试验结果的存储调取打印。既能测超高电阻又能测微电流还可以直接测得电阻率。
六、技术指标
1、电阻测量范围: 0.01×104Ω ~1×1018Ω。
2、电流测量范围为: 2×10-4A~1×10-16A
3、显 示 方 式:数字彩屏触摸显示
4、内置测试电压: 10V 、50V、100V、250、500、1000V
5、基本准确度:1% (*注)
6、使用环境: 温度:0℃~40℃,相对湿度<80%
7、机内测试电压: 10V/50V/100/250/500/1000V 任意切换
8、供电形式: AC 220V,50HZ,功耗约5W
9、显示类别:电阻、电阻率、电流。
10、输入方式:真彩64位手写触摸。
11、显示结果:电阻、电阻率、电流。
七、显示方式
超大触摸彩屏显示 可直接读取电阻和电阻率。 内置软件测试系统测试式样可选择 仪器自动分配计算
显示指标 :电压、电流、电阻、电阻率及式样
标准配置:
1、测试仪器:1台
2、.电源线:1条
3、测量线:3根(屏蔽线、测试接线、接地线)
4、使用说明书:1份
备注:
此款仪器为我公司xing研发产品 支持大屏幕输入 即可使用户直接得出电阻率也可以直接得出电阻配不同的测量电极(夹具)可以测量不同材料(固体、粉体或液体)的体积电阻率和表面电阻率或电导率。
八、下列定义适用于本标准
8.1体积电阻 volume resistance
在试样两相对表面上放置的两电极间所加直流电压与流过这两个电极之间的稳态电流之商,不包 括沿试样表面的电流,在两电极上可能形成的极化忽略不计。
注:除非另有规定,体积电阻是在电化一分钟后测定。
8.2体积电阻率 volume resistivity
在绝缘材料里面的直流电场强度和稳态电流密度之商,即单位体积内的体积电阻。
注:体积电阻率的SI单位是。 ' m。 实际上也使用。? cm 这一单位。
8.3表面电阻 surface resistance
在试样的其表面上的两电极间所加电压与在规定的电化时间里流过两电极间的电流之商,在两电 极上可能形成的极化忽略不计。
注1:除非另有规定,表面电阻是在电化一分钟后测定。
注2:通常电流主要流过试样的一个表面层,但也包括流过试样体积内的成分。
8.4表面电阻率 surface resistivity
在绝缘材料的表面层里的直流电场强度与线电流密度之商,即单位面积内的表面电阻。 面积的大 小是不重要的。
注:表面电阻率的SI单位是0。实际上有时也用 "欧每平方单位"来表示。
8.5电极electrodes
电极是具有一定形状、尺寸和结构的与被测试样相接触的导体。
注:绝缘电阻是加在与试样相接触的两电极之间的直流电压与通过两电极的总电流之商。绝缘电阻取决于试样的
表面电阻和体积电阻(见GB/T10064一一2006)。

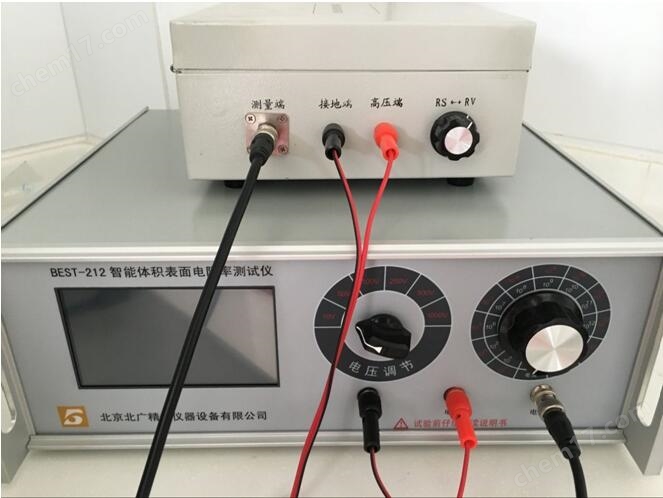

212外观图

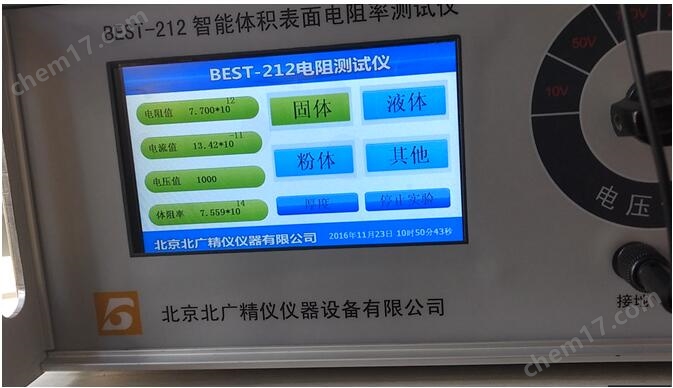

显示界面图:
操作方式:
1、输入式样厚度
2、读取结果 包含(电阻 电阻率 )
九、北广精仪公司简介
北广精仪公司隶属于北广集团旗下是一家专业从事检测仪器,自动化设备生产的科技企业公司, "精细其表,*于内"是北广精仪一惯秉承的原则。其xian进的设计风格,的制造技术和完善的服务体系,为科研机构、大专院校,企业和质量检测机构提供yi流的产品和优质的服务。北广精仪公司集软件设计、机械、力学、汽压、电子、电机以及研发、品保、生管、检测等专业人才,获取即时资讯,发展领xian的产品与服务。产品符合:ISO、AATCC、ASTM、DIN、EN、GB、BS、JIS、ANSI、UL、TAPPI、IEC、VDE等标准,广泛适用于:科研单位、质检机构、大专院校以及 绝缘材料、橡胶塑料、海绵泡沫材料、橡胶、塑料、制鞋、皮革、包装、航空等产业,为材料开发、物性试验、教学研究、品质管理、进料检验等提供精准的数据。
现公司总资产达数千万元。拥有现代化设计开发技术和xian进的生产设备。积极zhi力于多种高性能检测设备及非标自动化设备的生产和研制,其中本公司产品:绝缘材料检测仪器,海绵泡沫检测仪器,家具检测设备等质量已领xian国ji进水平,并成功申请中国国家专li。无需和任何大学合作*有自主研发的能力并多次参加世界仪器展览会与讨论会聚结精华注于研发
北广精仪公司,同时在香港、上海、广东、福建、重庆、北京、长沙等地为客户提供实验室整体解决方案,包括实验室的设计规划、仪器选型、安装、培训、保养、校正、对比测试、管理体系、认证等一站式技术服务。
北广精仪公司保持以发展与中国测试产业相适应的应用技术为主线,通过与产业界协调发展的方式提高本公司的竞争实力和技术含量。
与此同时,本公司自成立以来,坚持走"研发生产"相结合的道路,借助国家工业研究院的理论知识和强劲的科研实力,在消化、吸xian*生产技术的基础上,大胆创新、锐意改革、努力创造,开发出具有中国特色的新产品,为提高中国的科研及产品质量作出了应有的贡献。
经营理念:
1、诚信待户 顾客至上 全心全意为顾客考虑,使顾客能切身感受到人性化的仪器。
2、精准检测 保质保量 精准检测是我们的责任 保质保量是我们对客户的郑重承诺
3、技术领xian 创新理念 储备yi流的开发人才,引进世界领xian技术,采用*设计理念,打造精良的检测仪器。
质量承诺:质量不过关外观不合格的产品宁愿被废弃也不出厂
北广精仪产品广泛应用于国防、大专院校以及检测所等行业,本公司以技术的创新为企业的发展方向,以新型实用的产品引导客户的需求
北广精仪公司所供产品严格按照国家标准生产制造,严谨的制造环节确保每一台出厂仪器质量和性能的,服务优质,质优价廉确保您的放心 !

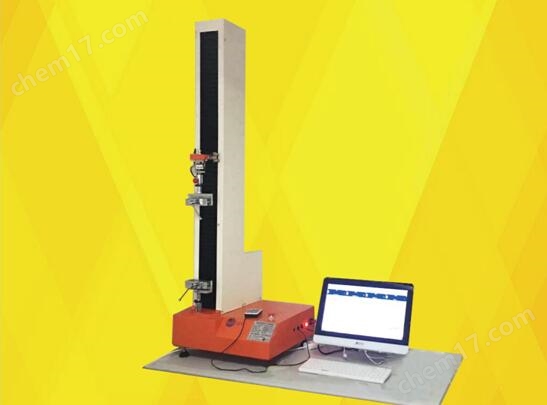

十、其它设备介绍
D. 控制系统: 采用外部控制方式使控制更精准
速度控制范围0.01~500 mm/min。
中联板调整具有快速粗调与慢速微调功能。
测试后自动返回、自动储存。
E.显示方式:8段LED数码管显示。
F.打印方式:彩色喷墨打印机打印数据曲线(激光打印机选购)。
G.测试空间:测试宽度约350 mm(标准规格)
联板行走空间950 mm(不含夹具)(标准规格)
H.安全装置:过载紧急停机装置、上下行程限定装置、自动断点停机功能。
二.软件功能介绍:
A. 测试标准模块化功能:集成使用者设定所需应用的测试标准设定、拉伸方、拉伸圆(含管材)、撕裂、剥离、帘线、帆布等。
B. 试品资料:提供使用者设定试品数据,有宽度、厚度、直径、面积、标距等。
C. 报表形式:多数据打印多曲线对比,提供取中值、取平均值,供测试者选择
D. 图形曲线尺度自动jia化(Auto Scale),可使图形以jia尺度显示。
E.测试结束自动存档,测试完毕自动求算大力量、屈服强度、抗拉强度、抗压强度、任意点定伸长强度、任意点定负荷延伸、延伸率、剥离强度等等。
三.附件
A.一年保固书及中文操作说明书各一份。
B. 随机赠送标准拉力夹具一组(其他夹具选购)。
C. 海尔笔记本电脑一台,惠普彩色喷墨打印机一台。
四、主要计数指标
A.荷重元:5000N区间选配
B.力量解析度:1/10000
C.力量准确度:≤0.8%
D.速度范围:0.01-500mm/min(特殊测试速度亦可依客户需求定制)
E.行走空间:950mm(不含夹持器、特殊测试空间亦可依客户需求定制)
F.测试宽度:350mm(特殊测试宽度亦可依客户需求定制)
G.使用电源:220V 60HZ
H.功率:600W
I. 机台尺寸:550×480×1600mm(长×宽×高)。
拉力试验机配置清单
编号 | 名称 | 地 区 | 品 牌 | 数 量 |
1 | 传感器 | 美 国 | 传力 | 壹 只 |
2 | 滚珠丝杆 | 台 湾 | ABBA | 壹 根 |
3 | 步进电机 | 浙 江 | 纳川 | 壹 台 |
4 | 步进驱动器 | 浙 江 | 纳川 | 壹 台 |
5 | 减速机 | 德 国 | 扭卡特 | 壹 台 |
6 | 同步带 | 中 国 | 固力特 | 壹 根 |
7 | 主 板 | 中 国 | 本厂 | 壹 块 |
8 | 软 件 | 中 国 | 本厂 | 壹 份 |
9 | 夹 具 | 中 国 | 本厂 | 壹 副 |
10 | 笔记本电脑 | 中 国 | 海尔 | 壹 台 |
11 | 彩色喷墨打印机 | 中 国 | 惠普 | 壹 台 |
