吸塑盘体积表面电阻率测试仪

一、概述

吸塑盘体积电阻率测试仪（BEST-121）数字液晶直接显示电阻值和电流。电阻量限从1×104Ω ～1×1018 Ω，是目前国内测量范围宽，准确度高的数字超高阻测量仪。电流测量范围为2×10-4 ～1×10-16Ａ。机内测试电压为10V/50V/100V/250V/500V/1000V任意可调。本仪器具有精度高、显示迅速、性好稳定、读数方便， 适用于橡胶、塑料、薄膜、及粉体、液体、及固体和膏体形状的各种绝缘材料体积和表面电阻值的测定。

二 主要特点

1. 电阻测量范围 1×104Ω -1018 Ω；
2. 电流测量范围 2×10-4Ａ 10-16Ａ；
3. 体积小、重量轻、准确度高；

 *的被测电阻、和流过电阻的电流双显示，使操作测量更加方便；

 性能稳定、方便；

 既能测电阻又电流；

 测试电压有六种选择DC10V、50V、100V、250V、500V、1000V；

 使用操作简便，在任何电阻量程和测试电压下均直接读显示数字结果，免去要乘以一个系数的麻烦，使测量超高电阻就如用万用表测量普通电阻样简便。

三 主要应用范围

 材料高阻测试测量如防静电产品（防静电鞋、防静电塑料橡胶制品、计算机房防静电活动地板等）电阻值的检测；

 材料体电阻(率)和表面电阻(率)测量；

 电化学和材料测试,以及物理,光学和材料研究;

 微弱电流测量如光电效应和器件暗电流测量。

四 技术指标

1. 电阻测量范围： 1×104Ω ～1×1018Ω，分为十个量程。

2. 电流测量范围为2×10-4A ～1×10-16A

3. 全数字液晶屏显示。

4. 准确度: 准确度优于下表:

( 超出有效显示范围时误差有可能增加)测试电流准确度与电阻相同

测试电压准确度为 10%

5. 使用环境: 温度 -10℃～50℃ 相对湿度<90%。

6. 测试电压: DC10V、50V、100V、250V、500V、1000V。±10%

7. 供电形式: AC 220V，50HZ，功耗约10W。

8. 仪器尺寸: 300ｍｍ× 280ｍｍ× 150 mm。

9. 质量: 约3.0KG。

吸塑盘体积表面电阻率测试仪

五、标准配置：

1、测试仪器：1台

2、.电源线：1条

3、测量线：3根（屏蔽线、测试接线、接地线）

4、使用说明书：1份

六、备注：

本仪器配不同的测量电极（夹具）可以测量不同材料（固体、粉体或液体）的体积电阻率和表面电阻率或电导率，*符合国家标准GB1410－2006固体电工绝缘材料绝缘电阻、体积电阻系数和表面电阻试验方法，ASTM D257 绝缘材料的直流电阻或电导试验方法　等标准要求。

121外观图：

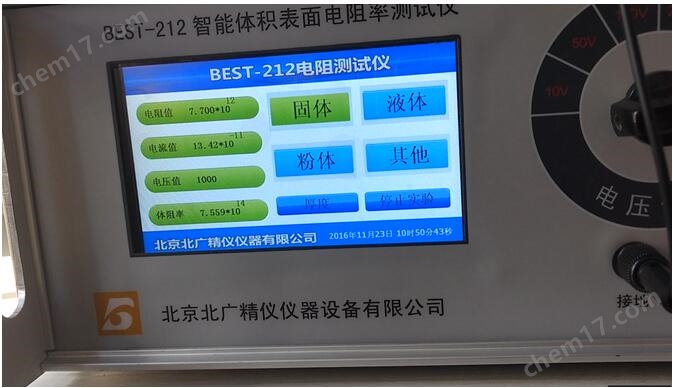

显示界面：

操作方式：

1、电流先手动调零

2、调整测试电压

3、旋转电阻波荡观察数值

4、读取电阻值

5、根据电阻值按以下公式求出

（1）体积电阻率

式中：PV——体积电阻率，单位为欧姆厘米（Ω.cm）；

RX——按测得的体积电阻，单位为欧姆（Ω）；

A——是被保护电极的有效面积，单位为平方米（m2）或（平方厘米（cm2））

h——试样的平均厚度，单位为米(m)或厘米（cm）

（2）表面电阻率计算：

表面电阻率计算公式如下：

式中：Ps——体积电阻率，单位为欧姆米（Ω.cm）；

RX——按测得的表电阻，单位为欧姆（Ω）；

P——是被保护电极的有效周长，单位为米（m）或（厘米（cm））

g——两电极之间的距离，单位为米(m)或厘米（cm）、

七、工作原理

根据欧姆定律，被测电阻Rx等于施加电压V除以通过的电流I。传统的高阻计的工作原理是测量电压V固定，通过测量流过取样电阻的电流I来得到电阻值。从欧姆定律可以看出，由于电流I是与电阻成反比，而不是成正比，所以电阻的显示值是非线性的，即电阻无穷大时，电流为零，即表头的零位处是∞，其附近的刻度非常密，分辨率很低。整个刻度是非线性的。又由于测量不同的电阻时，其电压V也会有些变化，所以普通的高阻计是精度差、分辨率低。

本仪器是同时测出电阻两端的电压V和流过电阻的电流I，通过内部的大规模集成电路完成电压除以电流的计算，然后把所得到的结果经过A/D转换后以数字显示出电阻值，即便是电阻两端的电压V和流过电阻的电流I是同时变化，其显示的电阻值不象普通高阻计那样因被测电压V的变化或电流Ｉ的变化而变，所以，即使测量电压、被测量电阻、电源电压等发生变化对其结果影响不大，其测量精度很高(专li)，从理论上讲其误差可以做到零，而实际误差可以做到千分之几或万分之几。
