北广精仪公司是一家专业从事检测仪器，自动化设备生产的科技企业公司，"精细其表，*于内"是北广精仪一惯秉承的原则。其*设计风格，的制造技术和完善的服务体系，为科研机构、大专院校，企业和质量检测机构提供一流的产品和优质的服务。北广精仪公司集软件设计、机械、力学、电子、电机以及研发、品保、生管、检测等专业人才，获取即时资讯，发展的产品与服务。产品严格贯彻：ISO、AATCC、ASTM、DIN、EN、GB、BS、JIS、ANSI、UL、TAPPI、IEC、VDE等标准，广泛适用于：科研单位、质检机构、大专院校以及家具，纺织、玩具、橡胶、塑料、制鞋、皮革、包装、航空等产业，为材料开发、物性试验、教学研究、品质管理、进料检验等提供精准的数据。

电压绝缘强度试验仪满足标准：

GB1408-2006 绝缘材料电气强度试验方法

GB/T1695-2005 硫化橡胶工频电压击穿强度和耐电压强度试验

GB/T3333 电缆纸工频电压击穿试验方法

HG/T 3330绝缘漆漆膜击穿强度测定法

GB12656 电容器纸工频电压击穿试验方法

ASTM D149 固体电绝缘材料在工业电源频率下的介电击穿电压和介电强度的试验方法.

电压绝缘强度试验仪技术要求：

01、输入电压： 交流 220 V

02、输出电压： 交流 0--50KV ;

直流 0—50kv

03、电器容量：3KVA

04、高压分级：0—50KV，（全程可调）

05、a．升压速率：0.01-5kv（随意）

（备注：满足标准要求并可以根据用户需求设定不同的升压速率）

b．升压方式：自动升压。

C．控制方式：无线蓝牙控制。

D．门支撑方式：气缸置顶。

06、试验方式：

直流试验：1、匀速升压 2、梯度升压 3、耐压试验

交流试验：1、匀速升压 2、梯度升压 3、耐压试验

07、试验介质：空气，试验油

08、安装灵敏度较高的过电流保护装置保证试样击穿时在0.05S内切断电源。

09、仪器配备*故障报警系统 避免用户操作故障仪器发生危险。（上位机报警和下位机报警、和零电压报警。）

10、支持软件共享不同电脑蓝牙异地操作要求。

11、电压试验精度： 1%≦

12、试验电压连续可调： 0--50KV。

13、电流可采集到m* 并且实现实时采集。

14、可选择出具*计量单位校准证书或出具客户计量单位的证书

15、电源：220v±10%的单相交流电压和50Hz±1%的频率

16、电流电压稳定度：外界电压波动10% （可选配我司配到电压保护器 额定波动电压30%）

17、升压装置：采用*无触点原件匀速升压淘汰前款机械调压

18、耐压时间：0-7H保持相对电压 （软件设定）

19、击穿试样：试样击穿点一般为0.1-5mm左右

20、带有方便拆装的油浴槽（可根据客户需要，也可不要油浴槽）

21、机箱材质：整体喷塑

22、支持人机分离异地操作 开创国内控制机器新篇章 （无线蓝牙控制 ）

23、控制方式：无线蓝牙控制

24、通讯方式：采用全国*技术无线蓝牙控制，支持 232/USB/亚太区域网络端口

25、击穿判断方式：高电压判断、漏电流判断。

26、检测方式：自动巡航检测

27、双层保护击穿报警声音提示、电压复位指示灯提示。

29、使用条件：环境温度：（23±2）℃ 环境湿度：（50±5）%

试验软件简介：

此设备软件外观由专业设计：

人员管理：可添加多人同时使用此软件 不同人员设定不同密码 交叉使用互不干扰 （如一人使用可删除设定密码 直接进入软件）

参数管理：高压保护可选、 耐压时间可选、 梯度步进可选 、漏电流和过压可选、灵敏的漏电压可选、漏电流可选 、升压速度可自由设定（0-5kv 无极环入）试验结果可选 异地操作选定 、人机分离选定等

结果调取：试验结果保存调取 、人员选定调去 、试验结果可根据客户要求操作整理 、支持5次以上彩线对比、自动整取添加试验数据。

01 试验主机 一台

02 控制装置 一套

03 试验电极 二套(国标1408.1)

04 试验油箱 二只

05 放电系统 一套

06 控制系统 一套

07 数据采集系统 一套

08 试验软件 一套 光盘

09 计算机 一套 品牌

10 喷墨打印机 一台 品牌

11 产品使用说明书 一份

12 计量证书 一份

13 产品合格证 一份

根据GB1408.1生产检验工作的仪器主要用在绝缘材料如：硫化橡胶，薄膜，硬质纸板，等绝缘材料的击穿电压强度的试验。

可以做硫化橡胶，硬质塑料，薄膜，漆膜，等等绝缘材料。

一、构成

主机大致分为 上位机 （指软件）

下位机包括硬件 ：线路板）

试验变压器

升压系统

二、电极选择

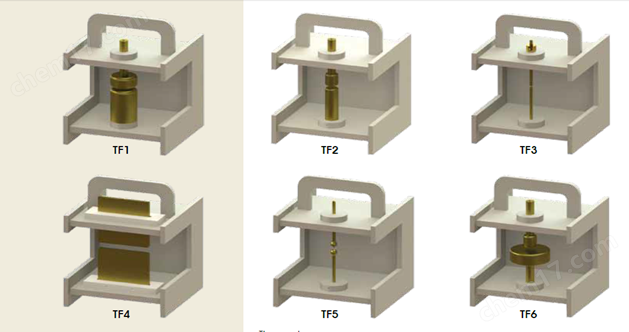

电极可选：等径25*25mm电极 25*25球形电极 25*75mm电极 6mm电极 38*38mm电极 管材电极 特殊电极 等等

变压器容量为3kva（可选更大） 输出电压为10kv 50kv 100kv 150kv 200kv 可选

三、试验方式

试验方式为：

耐压试验（选择一个试验电压用一定的速度升到电压保持一定的时间没有发生击穿然后返回零位。）

梯度升压试验（选择*段加压电压 保持这个电压一定的时间没有被击穿在以梯度电压继续往上升压然后保持耐压时间 如果不被击穿重复之前的升压方式直到发生击穿为止。）

击穿试验：（以一定的速度升压直到式样被击穿为止）

四、功能

控制方式：微机。 （ 由电脑控制微机处理采集电压和电流。）

判停方式： 电压方式与电流方式（可以漏电流为击穿判停条件也可以以峰降电压为判停条件）

升压选择： 交流与直流 （可以完成交流试验 和直流试验 两种电压）

数据采集：可采集电压与电流

大输出电压：0-50kv 0-100kv

大误差：3%

结果调取：

试验结果保存调取 、人员选定调取、试验结果可根据客户要求操作整理 、支持5次以上彩线对比、自动整取添加试验数据。

同时测得工频交流电压与直流电压的击穿强度和耐压强度的测试 可设定梯度耐压的试验 使梯度时间自由调整。本仪器由pc控制，通过我公司自主研发的全新智能数字精密嵌入式西门子中央单元cpu系统与上位机软件控制两部分来完成，通过pc USB 串口获得数据传送数据高可高达 3M/S是RS232串口*的 让上位机与下位机通讯无延迟使升压速率真正做到匀速、准确，并能够准确测出漏电电流的数据，电流实时采集。可实时绘制试验曲线，显示试验数据，判断准确，并可保存，分析，打印，修改试验数据。并且提取试验数据分色对比。人性化明显

定义：

电气击穿：式样在承受电应力作用时其绝缘性能严重损失，由此引起试验回路电流促使相应的回路断路器动作。

击穿通常是由式样和电极周围的气体或者液体煤质中的局部放电引起，并使得较小电极或者等径两电极边缘的式样遭到破坏。

闪络：式样和电极周围的气体或者液体煤质承受的电应力作用时，其绝缘性能损失，由此引起的试验回路电流促使相应的回路断路器动作.

碳化通道的出现或者穿透式样的击穿可用于区别试验是击穿还是闪络。

击穿电压：在连续升压试验中在规定的试验条件下，式样发生击穿时的电压。

式样承受的高电压在该电压水平下整个时间内式样不发生击穿。

电气强度：在规定的试验条件下，击穿电压与施加电压的两电极之间的距离商。

得到的电气强度试验结果。能用来检测由于工艺的变更，老化条件或者其他的制造环境情引起的性能相对于正常的值的变化或者偏离，而很少能用于直接确定在实际应用的绝缘材料的性能状态。
