一、适用范围及功能

硬质橡胶耐电压击穿介电强度测试仪主要适用于固体绝缘材料如：电线套管、树脂和胶、浸渍纤维制品、云母及其制品、塑料薄膜、陶瓷、玻璃、绝缘漆、硫化橡胶、电缆纸、绝缘漆漆膜、硬质橡胶、纸板等绝缘介质在空气或液体介质中，测量工频（48~62Hz）或对应直流电压下击穿强度和耐电压时间。适用于连续均匀升压或逐级升压的方式，对试样施加交流/或直流，电压直至击穿，测量击穿电压值，计算试样的击穿强度；用迅速升压的方法，将电压升到规定值，保持一定的时间试样不击穿，定此时规定值为试样的耐电压值。

二、满足标准

1、GB1408.1-2006《绝缘材料电气强度试验方法》

2、GB1408.2-2006《绝缘材料电气强度试验方法第2部分：对应用直流电压试验的附加要求》

3、JJG 795-2004 《耐电压测试仪检定规程》

4、GB/T1695-2005《硫化橡胶工频击穿电压强度和耐电压的测定方法》

5、GB/T3333《电缆纸工频击穿电压试验方法》

6、GB12913-2008《电容器纸》

7、ASTM D149《固体电绝缘材料工业电源频率下的介电击穿电压和介电强度的试验方法》

三、结构原理及性能特点

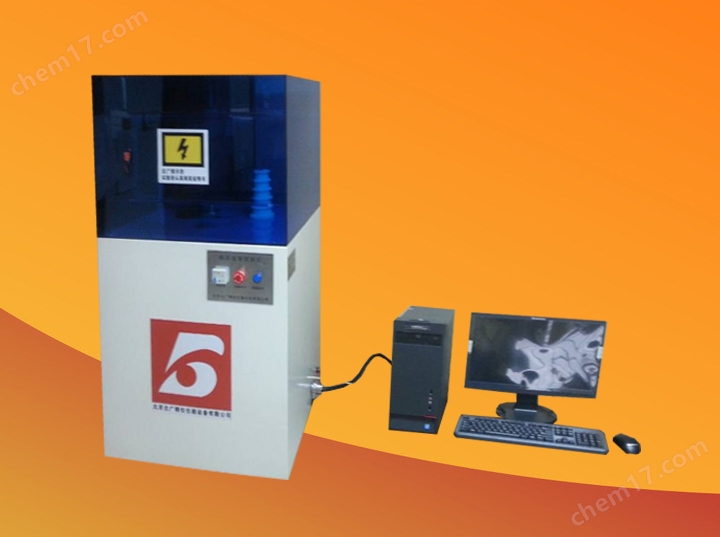

北京北广生产的采用立式箱体结构，极大的节省试验室内占地空间，地脚采用滑轮结构，方便移动和摆放，避免同类厂家生产的卧式设备，安放时需要另配安装台的情况，占地空间大，移动不方便等缺点。本产品采用直流伺服电机加载减速机构，保证了标准里面关于极慢速试验和极快速试验的要求，保证用户可以自由选择升压速率。

电容器纸耐电压击穿强度检测机主要由：升压系统(高压变压器)、测量系统、A/D转换器、放电系统、电极、油箱、电极定位架、计算机数据处理系统、软件等组成

计算机---A/D转换器---测量控制系统---调压装置----升压变压器-----试样

高压变压器主要产生试样所需的直流电压，

调压器用于调节升压变压器输入端电压以产生高压所需的输入电压，

电压测量主要是从高压变压器测量端测量，高压变压器测量端和高压端是线性的，

放电系统在试验做完以后自动放电，以免产生放电对人身的危害；

四、主要技术指标

1、设备输入电压： 220V (普通试验室电源均可兼容)；

2、试验电压方式： 交流 0--50KV；直流 0--50 KV；

3、电器容量：5KVA；

4、试验方法：0-50KV全量程可调(采用高精度电压采样器件)；

5、击穿及耐压试验升压速率：

0.1 KV/S

0.2 KV/S

0.5 KV/S

1.5 KV/S

2 KV/S

2.5 KV/S

3.0 KV/S(此项满足标准里面极快速升压试验要求)；

6、试验方式：直流试验：1、匀速升压 2、阶梯升压 3、耐压试验

交流试验：1、匀速升压 2、阶梯升压 3、耐压试验

注：根据不同行业的标准，我们可以根据用户的要求，依据贵行业标准，为您定制行业标准所需的特殊测试功能。

7、过电流保护装置应有足够灵敏度以保证试样击穿时在0.1S内切断电源。

8、漏电电流选择：1—100 mA可由计算机软件自由进行设定。

9、硬质橡胶耐电压击穿介电强度测试仪采用*无触点原件匀速调压方式(淘汰产品中机械传动升压方式)。

10、支持短时间内短路试验要求。

11、一次试验可以同时做5个试样。

12、电压测量误差： ≤2％。

13、试验电压连续可调：0-100 KV

14、耐压时间设定：0-6小时(可通过软件连续设定)。

15、主机尺寸：1500mm*1200mm*1600mm（长宽高）。

16、主机重量：约200KG。

17、九级安全防护措施：

(1) 超压保护

(2)试验过流保护

(3)试验短路保护

(4)安全门开启保护

(5)软件误操作保护

(6)零电压复位保护

(7)试验结束放电保护

(8)独立保护接地

(9)试验完成后电磁放电

五、试验方法

1、绝缘试样空气中击穿、耐压试验或阶梯试验；

2、绝缘试样浸油中击穿、耐压试验或阶梯试验；

注：根据用户要求，可定制其他试验方式。

六、计算机系统及软件包

1、试验软件是我公司研发的功能强大、操作简单、显示直观的试验软件系统；

2、采用计算机控制通过人机对话方式，完成对绝缘介质工频电压击穿，工频耐压试验；

3、在试验过程中可对升压击穿过程绘制实时曲线，每次试验的升压曲线都由不同颜色构成，试验结束后可叠加对比材料的试验数据重复性；

4、可以随时调取当前及历史试验数据进行查看，编辑及修改参数；

5、试验过程中可以随时修改试验条件及存储路径及自动存储试验结果；

6、试验过程中，可随时通过软件决定本次试验是否有效，方便筛选试验结果；

7、可设置操作口令，做到专机专人操作，避免无关人员误操作；

8、试验报告格式灵活可变，适用于不同用户的不同需求；

9、可对一组试验中曲线数据的有效与否进行人为选定；

10、试验结果数据可导入EXECL,WORD文档编辑；

11、过电流保护装置有足够的灵敏度，能够保证试样击穿时在0.1S内切断电源；

12、仪器运行的持久性: 仪器可连续运行使用，不需为保护仪器而定期停机；

七、软件使用说明：

1、试验单位：对材料进行试验检测的单位名称；

2、送试单位：送材料检测的单位名称；

3、试验方式：选择进行"交流试验"或"直流试验"；

4、试验方法：可进行"击穿"，"耐压"，"梯度耐压"试验；

5、试验人员：输入检测人员姓名；

6、试验温度：输入试验温度；

7、试验湿度：输入试验湿度；

8、设备型号：显示机器型号，此处不可变；

9、执行标准：选择所使用的标准；

10、试验介质：选择试验介质，或可以自己编辑写入；

11、电极形状：输入电极形状；

12、电极尺寸：输入电极尺寸；

13、使用量程：选择使用量程，分为10KV、20kV、30kv、50kv、100kv；

14、峰降电压：用于判断材料是否击穿，必须输入项；

15、初始电压：用于耐压和梯度耐压试验，在试验开始时将电压升到的位置；

16、升压速度：选择升压的速度，控制在试验过程中升压的快慢；

17、梯度电压：用于梯度耐压试验，设置每次升压的梯度值；

18、梯度时间：用于梯度耐压试验，设置在相应梯度的耐压时间；

19、终止电压：设置在试验过程中电压的上限值；

20、试样制备：设置试样的制备信息；

21、材料名称：设置试验材料的名称；

22、试验时间：选择试验时期，或写入试验日期和时间；

23、报告编号：设置报告编号信息；

24、试样编号：设置试样编号信息，试验样品的规格编码及编号；

25、试样形状：设置试样形状；

26、试样尺寸：输入试样的尺寸；

27、试样厚度：输入试样厚度，用于计算试验强度，必须输入；

28、应 用：确认此界面所做设置；

29、退 出：返回主界面，设置无效；

八、安全保护功能：

1、试验在试验箱中进行，试验箱门打开时电源加不到高压变压器输入端，即高压侧无电压。100KV测试设备高压电极距离试验箱壁的zui近距离大于270mm，50KV测试设备高压电极距离试验箱壁的zui近距离大于250mm，试验时即使人接触箱壁也不会有危险。

2、设备要安装单独的保护地线。接保护地线，主要是减少试样击穿时对周围产生的较强的电磁干扰。也可避免控制计算机失控。

3、该试验设备的电路设有多项保护措施，主要有：过流保护、过压保护、漏电保护、短路保护、直流试验放电报警，电磁放电等。

4、试验在试验箱中进行，试验箱门打开时电源加不到高压变压器输入端，即高压侧无电压。测试设备高压电极距离试验箱壁的zui近距离时安全距离，试验时即使人接触箱壁也不会有危险。

5、本仪器试验过程中如空气相对湿度大于70%，两电极间空气放电的距离会增加很多，所以试验中请与仪器保持1.2米的距离。

6、本仪器之控制计算机专为电压击穿试验机设计，请勿随意添加和删除程序或移作它用。

7、本公司保留对设备改进的权利，并不另行通知用户。

九、主要配置：（采用国内或进口配件）

1、 试验主机一台

2、5万伏电压击穿试验仪高压发生器一台

3、 全自动微电脑电压调压装置一套(串口方式)

4、步进电机一台

5、控制系统一套

6、电压及电流采集模块一套

7、过流保护装置一套

8、 试验用电极 ￠25mm两个 ￠75mm一个

9、 试验用油盒一只：材质为有机玻璃

10、放电棒一支（使用方法：试验结束，电机归位后关掉电源开关，拿出放电棒，拉直伸缩杆，将接地夹另一头插入放电帮金属探头插孔中，然后将接地夹夹到仪器接地端上，手握绝缘手柄，打开试验箱玻璃门，用金属探头接触高压头即变压器端。注意：在每次试验完成后拿出样品前都要事先*放电，在放电时，在放电点接触停留时间超过2秒。）

11、电压击穿计算机测控软件一套

12、计算机一套(抗强干扰计算机)

13、彩色喷墨打印机一台(惠普品牌)

14、*计量鉴定质检证书一份

15、产品使用说明书一份

16、数据线一套

17、合格证一份

十、注意事项：

1、试验过程中不能让无关人员靠近，因本试验仪器可产生较高的电压，未经过培训的人员不能使用该设备。试验时要有监护人员，不要单人使用。以防万一发生意外情况。

2、长时间不使用设备，在再使用时，先让仪器空载加压一次，即把高压电极的接线从均压球上取下。查看计算机试验界面，看看高压电压是否正常。

3、试验中发生意外情况要及时切断电源，问题处理后才能继续试验。

4、设备安放要平稳，安放的地面要坚固。是水泥地面以免产生共振。

5、该设备在使用中外壳要接保护地线，既设备外壳接大地,以保护操作人员和设备运行的安全。

6、使用完设备后，要关掉系统各部分电源，不准带电插拔电源线。

7、要按规定的电源电压接入设备。确保电路接线正确。否则会损坏设备。

8、该仪器需安置在室内，实验室应整洁、干燥、无腐蚀性介质，非相关人员不要随意操作。

9、不要让设备电缆碰到尖边，以免划破电缆绝缘；不要让电缆压在重物之下，以免压断电缆引起火灾；不要用电缆拉物体或用电缆捆绑物体，以免拉断电缆使设备不能正常运转。

10、不要让设备碰到水溅，腐蚀性气体，可燃气体和可燃物。如果不避免，可能火灾。

11、搬动设备时,要切断设备电源,既要把插头从插座中拔下。禁止搬动设备时放倒设备或倾斜45°角以上。

12、不要在设备运行时插拔设备的电源插头。

13、仪器安装时应具有独立的接地线。

14、在开机前，操作者要首先熟悉操作方法。

15、仪器不能在有强烈腐蚀性气体及有颗粒杂质的气体环境中使用。

16、试验环境温度15度到25度之间，相对湿度60％到70％之间。

17、试样击穿瞬间有火花产生并伴有声响，属正常现象。

18、每次更换试样或接触高压电极时必须用高压放电bang对高压电极进行放电，放电时间5秒以上。

19、每次进行试验前，必须检查仪器接地。

注：其它未尽事宜请，我们将竭诚为您服务。

十一、服务承诺：

一、售后服务

1、质量保证：作为设备供应商，我公司对所提供的产品均为厂家原厂原包装，符合国家标准，并提供产品技术资料(包含安装说明书，产品装箱目录、产品中文使用说明书、合格证及保修凭证等)。

2、产品交货期：尽量按用户要求，若有特殊要求，需提前完工的，我公司可特别组织生产、安装，力争满足用户需求。

3、保修承诺：我司对本次协议供货有效期内所提供的所有产品保质期 ，有效期内所提供的产品，提供正常工作日全天侯服务，终身技术服务支持。

4、响应时间：保修期内，产品若发生故障，在接到贵公司报修后，24小时内帮客户解决问题。

5、服务体系：作为设备供应商本公司对本次招标所提供的产品提供保障体系： 当设备出现故障，必要时将派的专业技术员在规定时间内上门维修或寄修，产生的运费由本公司承担。

6、上门调试：在货物到达客户地点后，我单位会派一名专业技术人员到现场进行免费安装培训。

二、产品价格承诺

1、在同等竞争条件下，我公司在不以降低产品技术性能、更改产品部件为代价的基础上，真诚以*惠的价格提供给贵方。

2、在保修期内供方将免费维修和更换属质量原因造成的零部件损坏，保修期外零部件的损坏，提供的配件只收成本费，由需方人为因素造成的设备损坏，供方维修或提供的配件均按成本价计。

三、售后服务保证

公司实力保障：本公司有完善的售后服务体系;

四、投诉体系及

1、 如果您对我们的服务有意见，请向技术部调度员或维修部投诉。

2、 对用户所投诉的问题，核实是我们责任的，将对管理人员及经办人员进行不同程度的惩处。如不是我司的责任，相关人员也将向用户解释，希望用户能给予我们zui大的支持。

材料导电性能仪器

详细参数如下：

电压击穿试验仪 BDJC-50KV技术要求：

01、输入电压： 交流 220 V

02、输出电压： 交流 0--50KV ; 直流 0—50kv

03、电器容量：3KVA

04、高压分级：0—50KV（全程可调）

05、升压速率：0.01KV/s-5kv/s 可调（备注：满足标准要求并可以根据用户需求设定不同的升压速率）

06、试验方式： 1 、匀速升压 2、梯度升压 3、耐压试验

07、试验介质：空气，

08、安装灵敏度较高的过电流保护装置保证试样击穿时在0.05S内切断电源。

09、仪器配备*故障报警系统 避免用户操作故障仪器发生危险。（上位机报警和下位机报警、和零电压报警。）

10、控制方式：电脑无线蓝牙控制 支持人机分离异地操作；通讯方式：采用全国zui*技术无线蓝牙控制，支持 232/USB/亚太区域网络端口

11、电压试验精度： 1% ≦

12、试验电压连续可调： 0--50KV。

13、电流可采集到m* 并且实现实时采集。

14、检测方式：自动巡航检测 击穿判断方式：高电压判断、漏电流判断。

15、电源：220v±10%的单相交流电压和50Hz±1%的频率

16、电流电压稳定度：外界电压波动10% （可选配我司配到电压保护器 额定波动电压30%）

17、升压装置：采用*无触点原件匀速升压淘汰前款机械调压

18、耐压时间：0-7H保持相对电压 （软件设定）

19、耐压式样：固体；液体。

20、带有方便拆装的油浴槽（可根据客户需要，也可不要油浴槽）

21、机箱材质：整体喷塑

22、使用条件：环境温度：（23±2）℃ 环境湿度：（50±5）%

23、主要部件 品牌
高压变压器 三鑫华泰
cpu控制模块 西门子中央处理单元
远程蓝牙发射模块 优派克eupec 耐压——1200v电流—400A
远程蓝牙接收模块 派克eupec
电 机 BDI
升压调压器 正泰
仪表 霍尼韦尔
电压传感器 CEWE
电流传感器 CEWE
独立控制模块 北京北广
电缆 阳谷电缆
开关、指示灯等 ABB

系统故障检测 北京北广

系统故障报警 北京北广

24、设备标准配置

01 试验主机 一台

02 高压发生器50kv 一套

03 试验电极 二套 (国标1408.1)

04 试验油箱 一只

05 放电系统 一套

06 控制系统 一套

07 数据采集系统 一套

08 试验软件 一套

09 计算机 一套 可选 PC/EPC

10 喷墨打印机 一台

11 产品使用说明书 一份

12随机清单 一份

13 产品合格证 一份

14电子稳压器 一台

15 绝缘手套 一套

17蓝牙发射器 一支

18蓝牙接收器 一支

工频介电常数测试仪BQS-37A技术指标

2-1测量范围及误差

本电桥的环境温度为20±5℃，相对湿度为30%-80%条件下，应满足下列表中的技术指示要求。

在Cn=100 pF R4=3183.2（Ω）时

在Cn=100 pF R4=318.3（Ω）时

2-2电桥测量灵敏度

电桥在使用过程中，灵敏度直接影响电桥平稳衡的分辨程度，为保证测量准确度，希望电桥灵敏度达到一定的水平。通常情况下电桥灵敏度与测量电压，标准电容量成正比。

在下面的计算公式中，用户可根据实际情况估算出电桥灵敏度水平，在这个水平上的电容与介质损耗因数的微小变化都能够反应出来。

ΔC/C或Δtgδ=Ig/UωCn(1+Rg/R4+Cn/Cx)

式中: U 为测量电压 伏特 (V)

ω为角频率2πf=314(50Hz)

Cn标准电容器容量 法拉(F)

Ig通用指零仪的电流5×10-10 安培(A)

Rg平衡指零仪内阻约1500 欧姆(Ω)

R4桥臂R4阻值3183 欧姆(Ω)

Cx被测试品电容值 法拉(pF)

介电常数介质损耗测试仪GDAT-A主要技术指标：

1．Q值测量范围：2～1023

2．Q值量程分档：30、100、300、1000、自动换档或手动换档；

3．电感测量范围：14.5nH～8.14H 自身残余电感和测试引线电感的自动扣除功能

4．电容直接测量范围：1～460pF

5．主电容调节范围： 30～500pF 6．电容准确度 150pF以下±1.5pF；150pF以上±1% 7．信号源频率覆盖范围10kHz～160MHz

8、型号频率指示误差：3*10-5 ±1 8．Q值合格指示预置功能范围：5～1000

9．Q表正常工作条件

a. 环境温度：0℃～+40℃

b．相对湿度：<80％；

c．电源：220V±22V，50Hz±2.5Hz。

10．其他

a．消耗功率：约25W；

b．净重：约7kg；

c. 外型尺寸：（l×b×h）mm：380×132×280。

11．产品配置：

a.测试主机一台；

b.电感9只；

c.夹具一 套

D、液体电极一套

塑料表面电阻率测定仪BEST-121技术指标

1、电阻测量范围：0.01 ×10⁴Ω ～1×10¹⁸Ω。

2、电流测量范围：2×10^-4A～1×10^-16A

3、显 示 方 式： 32位LED液晶屏显示

4、内置测试电压： 10V 、50V、100V、250、500、1000V

5、基本准确度：1%

6、使用环境： 温度：0℃～40℃，相对湿度<80%

7、机内测试电压： 10V/50V/100/250/500/1000V 任意切换

8、供电形式： AC 220V，50HZ，功耗约5W

9、仪器尺寸： 285ｍｍ× 245ｍｍ× 120 mm

10、标准配置：1、测试仪器：1台

2、.电源线：1条

3、测量线：3根（屏蔽线、测试接线、接地线）

4、使用说明书：1份

BEST-121

BEST-212(电阻率直接测试仪)

技术指标

1、电阻测量范围： 0.01×10⁴Ω ～1×10¹⁸Ω。

2、电流测量范围为： 2×10^-4A～1×10^-16A

3、显 示 方 式：数字彩屏触摸显示

4、内置测试电压： 10V 、50V、100V、250、500、1000V

5、基本准确度：1% (*注)

6、使用环境： 温度：0℃～40℃，相对湿度<80%

7、机内测试电压： 10V/50V/100/250/500/1000V 任意切换

8、供电形式： AC 220V，50HZ，功耗约5W

9、显示类别：电阻、电阻率、电流。

10、输入方式：真彩64位手写触摸。

11、显示结果：电阻、电阻率、电流。

12、试验要求：直径大于100mm(小于此尺寸，电极需定做)

13、配置：

主机：一台

屏蔽箱+电极：一套

测试线：五条

说明书+合格证+保修卡：各一份

主要技术要求：
1、输入电压： 交流 220 V
2、输出电压： 交流 0--20 KV ;
3、电器容量： 1.5 KVA
4、试验方式： 间歇电弧，连续电弧
5、试验电流： 10MA-20MA-30MA-40MA可选
6、试验电压控制误差： ≤ 2％
7、电弧通断时间误差： <5ms
8、试验电压连续可调： 0--20 KV
9、电极规格： 不锈钢板状电极 25.4mm*12.7mm*0.15mm
钨钢电极 ￠2.4mm*70mm
电极配置角110度
电极重量：50G
10、安全防护措施：（1）超压保护
（2）过流保护
（3）短路保护
（4）安全门开启保护
（5）软件误操作保护

四、主要配置：
1、试验主机一台
2、2万伏高压发生器一台
3、全自动微电脑电压调压装置一套（串口方式）
4、电压采集及电流采集装置一套
5、试验电极:两套
6、放电棒一只（树脂式）
7、计算机耐电弧测控软件一套
8、专用测控计算机一套

9、彩色喷墨打印机一台（惠普品牌）
10、程序光盘一套
11、产品使用说明书一份
12、合格证一份
实物图：

漏电起痕试验仪 BLD-600V

1.电极尺寸：5mm±0.1mm*2mm±0.1mm，电极一端边缘切成30度角的斜面；
2.电极材料：铜+铂金(铂金长度：≥12mm，纯度≥99.0%)；
3.电极间相距：4.0mm±0.1mm；
4.每个电极对试样作用力：1.0N±0.05N；
5.试样品尺寸：≥15*15mm, 厚度：≥3mm；
6.施加电压：100～600V（48～60Hz）之间可调，短路电流在1.0A±0.1A时电压下降不超过10%；
7.判断回路：短路电流大于0.5A时间维持2秒钟继电器动作，切断电流，指示试品不合格；
8.溶液滴落间隔时间：30s±5s；
9.滴液针头到样品表面高度：30～40mm；
10.控制液滴采用电磁阀.液滴大小：（20+30）mm3,50滴为（0.997~1.147g）, 20滴为（0.380-0.480g）;
11.滴液装置：试验前需要调整；
12.针头外径：0.9~1.1mm；
13.箱体内部容积：0.5m3（可选购0.75m3或1m3）；
14.外部尺寸: 宽1170mm*深630mm*高1330mm；
15.箱体材料：铁板喷涂；
16.排气孔：Ø100mm；

17.工作电源：220V,10A,50Hz。

四、主要配件

塑料滑动摩擦磨损试验机M-200

功能特点：

1、试样尺寸： 30mm*7mm*6mm±0.1 mm

2、转动速度： 0-200转/分 连续可调到500转/分

3、负 荷： 196N ± 0.2%（可扩充到392N）

4、摩擦环尺寸：￠40×10mm 倒角0.5×45°外圆表面与内圆同心度偏差小于0.01

5、摩擦力矩： 0--4N·m ±0.5%

6、计 数 器： 0-9999小时

7、砝码重量：4KG砝码一件，1KG砝码4件，可实现重量叠加功能。

四、精度： 1、速度精度：1% 2、负荷精度：0.5%

3、摩擦力矩精度：1% 4、计数器精度：1S

5、传感器测量精度：1% FS

五、 主要配置：

1、主机一台

2、高精度扭矩传感器一只

3、控制系统：电脑一台、打印机一台

4、4Kg砝码两件（备用一套）

5、标准磨擦环四件（备用两件）

6、产品使用说明书一份

7、产品合格证

8、产品装箱单一份

9、整机重量：约45公斤
