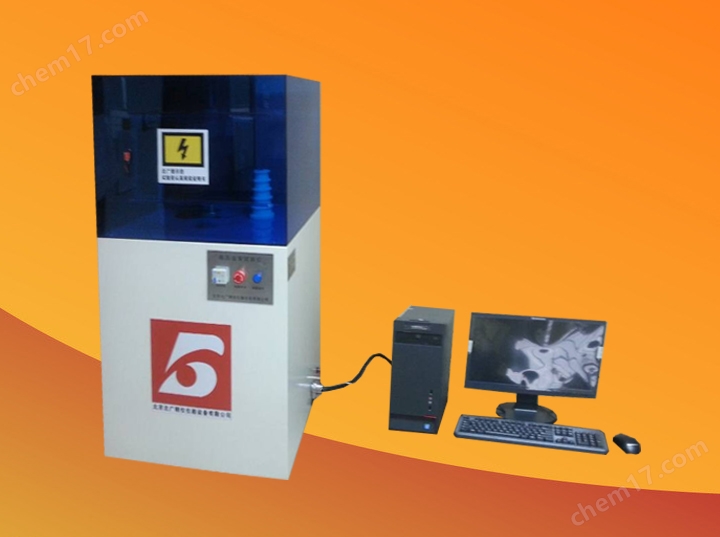

绝缘漆膜电压击穿试验仪（BDJC-50KV）

绝缘漆膜电压击穿试验仪主要配置：

1、 试验主机一台
2、 10万伏电压击穿试验机高压发生器一台
3、全自动微电脑电压调压装置一套(串口方式)
4、步进电机一台
5、控制系统一套
6、电压及电流采集模块一套
7、过流保护装置一套
8、 试验用电极 ￠25mm两个 ￠75mm一个(可根据材料定制)
9、 试验用油盒一只：材质为有机玻璃
10、放电棒一支（使用方法：试验结束，电机归位后关掉电源开关，拿出放电棒，拉直伸缩杆，将接地夹另一头插入放电帮金属探头插孔中，然后将接地夹夹到仪器接地端上，手握绝缘手柄，打开试验箱玻璃门，用金属探头接触高压头即变压器端。 注意：在每次试验完成后拿出样品前都要事先*放电，在放电时，在放电点接触停留时间超过2秒。）
11、电压击穿计算机测控软件一套
12、计算机一台
13、彩色喷墨打印机一台
14、*计量鉴定质检证书一份
15、产品使用说明书一份
16、数据线一套
17、合格证一份

软件功能:
01、软件平台：WINDOWS窗口操作平台，界面直观，便于操作
02、曲线显示：在实验过程中可以动态显示试验曲线
03、数据导出：可以对试验结果导入EXCEL表格
04、实验报告：可以人为设置报告名称，并对实验报告进行打印
05、试验方式：可以根据需求对直流试验和交流试验进行灵活选择
06、试验方法：可以根据需求自行选择击穿电压、耐压试验、梯度试验
07、参数设置：可以根据不同的试验方式及试验方法灵活设置所需的不同参数值
08、试样设置：可对不同标准的试样参数灵活设置
09、人员管理：设置用户名及密码，不同的操作员登入进行不同的试验，互不影响
10、标准选择：含有不同标准，可根据需求自行选择
11、连续操作：连续操作试验时，可直接在软件里结束试验，进行二次试验

适用范围：

主要适用于固体绝缘材料（如：塑料、橡胶、层压材料、薄膜、树脂、云母、陶瓷、玻璃、绝缘漆等绝缘材料及绝缘件）在工频电压或直流电压下击穿强度和耐电压的测试。

由电脑控制，是我公司自主研发的全新第三代介电击穿检测仪器，电子控制系统是通过西门子PLC控制，数据采集方式通过光电隔离，有效解决试验过程中的抗干扰问题，软件操作使用方便，能够实时显示动态曲线，同时升压速率无级可调，可以根据自己的需要进行升压速率调节，调节范围在10V-5000V/S，处于国内地位（国内*能达到此功能的厂家），使升压速率真正做到匀速、准确，并能够准确测出漏电电流的数据。可实时绘制试验曲线，显示试验数据，判断准确，并可保存，分析，打印试验数据。

本系统能够自动判别试样击穿并采集击穿电压数据及泄露电流，同时能够在击穿的瞬间电压迅速降低自动归零。软件系统操作方便，性能稳定，安全可靠。

仪器特点：
1、本仪器在试验过程中可对升压击穿过程绘制实时曲线，每次试验的升压曲线都由不同颜色构成，试验结束后可叠加对比材料的试验数据重复性。
2、可以随时调取当前及历史试验数据进行查看，编辑及修改参数。
3、试验过程中可以随时修改试验条件及存储路径及自动存储试验结果。
4、试验过程中，可随时通过软件决定本次试验是否有效，方便筛选试验结果。
5、可设置操作口令，做到专机专人操作，避免无关人员误操作。

试验方法：
1、绝缘试样空气中击穿或耐压试验
2、绝缘试样浸油中击穿或耐压试验
3、绝缘试样空气中阶梯击穿或耐压试验
4、绝缘试样浸油中阶梯击穿或耐压试验
注：根据用户要求，可定制其他试验方式

技术要求：
01、输入电压： 交流 220 V
02、输出电压： 交流 0--50 KV ;
直流 0--70 KV ;（同类产品做到50kv)
03、电器容量： 10KVA
04、高压分级： 0--50KV 全程可调(采用高精度电压采样器件，取消了同类厂家由于电压采样精度不够必须采用高压分级的方式)

05、升压速率：
100 V/S 200 V/S 500 V/S 1000 V/S 2500 V/S 3000 V/S (此项满足标准里面极快速升压试验要求)
备注：本产品采用新的直流伺服电机加载减速机构，保证了标准里面关于极慢速试验和极快速试验的要求，（一般厂家为皮带轮机构，误差较大）保证用户可以自由选择升压速率，是目前同类产品中*满足国标对于升压速率要求的测试设备。可以根据用户需求设定不同的升压速率

06、试验方式：
直流试验：1、匀速升压 2、阶梯升压 3、耐压试验
交流试验：1、匀速升压 2、阶梯升压 3、耐压试验
注：根据不同行业的标准，我们可以根据用户的要求，依据贵行业标准，为您定制行业标准所需的特殊测试功能。

07、电压试验精度： ≤ 1％
08、电极规格：1、片材电极 ￠25mm 两个 片材电极 ￠75mm一只
2、管用电极 两个 、一套。
09、过电流保护装置应有足够灵敏度以保证试样击穿时在0.05S内切断电源。
10、本仪器采用*无触点原件匀速调压方式，淘汰同类产品中机械传动升压方式。
11、一次试验可以做5个试样。备注:(同类产品一次试验只能做一个试样)
12、耐压时间设定：0-6小时(可通过软件连续设定)
