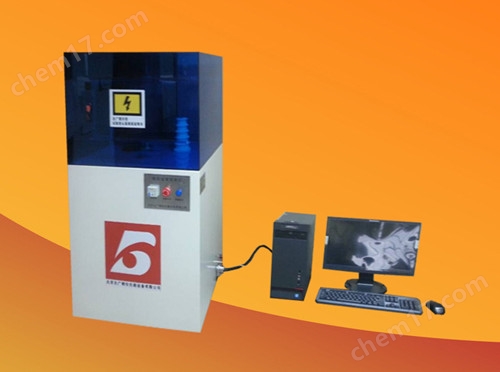

尼龙包装材料介电强度电压击穿测试仪

尼龙包装材料介电强度电压击穿测试仪


    产品概述

    1 尼龙包装材料介电强度电压击穿测试仪技术要求

    2.1用途:

    用于测试样品在工频电压或直流电压下击穿强度和耐电压的测试。

    2.2符合标准:

    符合标准:GB/T1408, ASTM D149等标准。

    2.2技术规格:

    - 输出电压: 交流 0-50KV,直流 0-50KV

    - 采用高精度电压采样器件;

    - 试验方式: 直流试验: 击穿试验、梯度升压、耐压试验;

    直流试验: 击穿试验、梯度升压、耐压试验;

    - 升压方式:需满足标准要求:快速试验,20S逐级升压,慢速升压,60S逐级升压等;

    - 升压速率:100-3000V/S标准要求范围内可设置;

    - 电器容量: 5KVA;

    - 电压试验精度:≤1%;

    - 外接电源:220V;

    - 仪器电路设有超压、过流、短路、漏电保护等;

    - 实时曲线显示、支持数据导出、试验方法选择等;

    - 由电脑控制,数据采集方式通过光电隔离,有效解决试验过程中的抗干扰问题,软件操作使用方便,能够实时显示动态曲线,同时升压速率无级可调,可以根据自己的需要进行升压速率调节,使升压速率真正做到匀速、准确,并能够准确测出漏电电流的数据。可实时绘制试验曲线,显示试验数据,判断准确,并可保存,分析,打印试验数据。并且能够自动判别试样击穿并采集击穿电压数据及泄露电流,同时能够在击穿的瞬间电压迅速降低自动归零;

    - 电脑带测量软件。

    2.3 公用工程配置

    - 水、电、气、排风等公用工程的配管、连接、安装及辅助材料均由供货商负责;

    - 设备应配备其安装、调试、运行所必须的各种备品备件。

    2 尼龙包装材料介电强度电压击穿测试仪配置清单:

    3.1数量(1台)

    3.2主机供货范围(单台):

    序号

    名称

    数量

    1

    主机(含控制装置、放电系统、数据采集系统等)

    1台

    2

    测试电极

    3个

    3

    升压系统

    1套

    4

    步进电机

    1套

    5

    放电系统

    1套

    6

    油槽

    1只

    7

    放电棒

    1套

    8

    绝缘手套

    2双

    9

    电脑、打印机及控制软件

    1套

    3. 符合规范要求:

    满足GB1408.1-2006《绝缘材料电气强度试验方法 第1部分;工频下试验》、GB/T1695-2005《硫化橡胶工频击穿电压强度和耐电压的测定方法》、GB/T 3333-1999《电缆纸工频击穿电压试验方法》、GB/T 12656-1990《电容器纸工频击穿电压测定法》、GB/T1981及ASTM D149标准要求设计制造。

    4.适用范围

    主要适用于固体绝缘材料如:塑料薄膜、树脂、云母、陶瓷、玻璃、绝缘油、绝缘漆、纸板等介质在工频电压或直流电压下击穿强度和耐电压时间的测试;介电强度测试仪采用计算机控制,试验过程中可在线观察试验曲线;自动存储试验条件及试验结果等数据,并可存取、显示、打印。

    5、试验方法

    1、绝缘试样空气中击穿、耐压试验或阶梯试验;
    2、绝缘试样浸油中击穿、耐压试验或阶梯试验;
    注:根据用户要求,可定制其他试验方式。
