1.导电和防静电材料体积电阻率测试仪概述
在测量导电材料电阻率若采用三电极或二电极测量时会因为电极与被测量材料表面电阻而影响测量准确性,本装置采用四电极法测量导电和防静电材料体积电阻率,可以克服表面接触电阻造成的误差影响,
本导电和防静电材料电阻率测量装置*符合并优于以下标准:
| 国家标准GB11210《硫化橡胶抗静电和导电制品电阻的测定》 |
| 标准ISO1853 《导电和防静电橡胶-电阻率测量》 |
| 标准ISO 3915 《导电塑料体积电阻率测试方法》 |
| 国家标准GB2439 《导电和抗静电橡胶电阻率(系数)的测定方法》 |
| 国家标准GB/T15662《导电、防静电塑料体积电阻率测试方法》 |
| 交通行业标准JT230-95 汽车导静电橡胶拖地带 |
| 美国ASTM D991标准《橡胶特性---导电材料及防静电产品的体积电阻的标准测试方法》 |
2.导电和防静电材料体积电阻率测试仪技术参数
BEST-19主要技术指标
2.1 测量范围:10-9Ω.m~1011Ω.m (世界上超宽测量范围,达20个数量级),几乎可以测量从金属导体到所有静电导体材料及静电消电等全部材料。
2.2 准确度:1%~5%
2.3 静电计(静电电压表):100mV~±200V,输入电阻≥1014Ω(100TΩ),0.5~2%
2.4 皮安电流表:1×10-15A (1fA), 0.5~3%
2.5 数字可调电压源:1%
2.6 测试屏蔽箱(送标准四电极)(注:不同的标准有不同的电极,可以免费送符合国家标准的一套四电极。
2.7 绝缘板 ≥100TΩ.m (1014Ω.m)
2.8 电流电极距离:100mm
2.9 电压电极距离:20mm 重量:331g, 压力约为 3.25 N
BEST-13型静电计技术指标
1、测量范围:DC±200mV—±200V,采用电阻分压或电容分压可扩大测量范围。
2、准确度:±(0.5%读数+2字)
3、输入阻抗:1×1014Ω(100TΩ)
4、漂 移:时间漂移:24小时小于0.5%;温漂小于0.05%/℃
5、电源:220VAC、50HZ 10W
6、质量:2KG
7、尺寸:220mm×230mm×80mm
8、测量原理:本仪表采用*输入阻抗的高性能集成电路做输入级,输入阻抗大于 1×1014Ω
BEST-12 皮安电流表技术指标
1. 电流测量范围为20×10-3A~1×10-15A (10fA~20mA)
2. 显示: 4.1/2位LED显示
3.准确度: (温度:18℃~28℃,相对湿度<70%)
优于0.5~1% 读数 +5字 (10-5~10-10量程)
优于1~2% 读数 +5字 (10-11~10-14量程)
优于1~2% 读数 +5字 (10-4量程)
4 使用环境: 温度:10℃~40℃,相对湿度<90%
5. 供电形式: AC 220V,50HZ,功耗约10W
6. 体积与重量:27*23*8cm 约2kg
7.特点:体积小、重量轻、数字显示、准确度高、性好稳定、读数方便
外加直流电流可用于测量高电阻。NORMAL和FAST两种测试模式直接转换(普通模式和超低输入阻抗模式)适应各种需要
3. BEST-19 接线方法

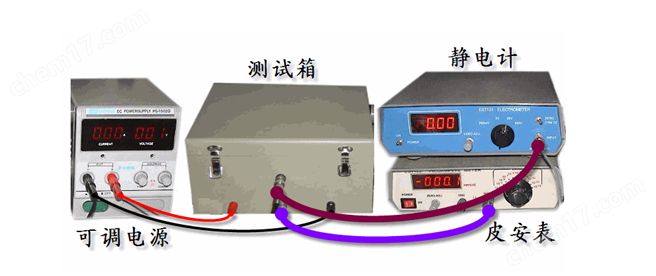

测试接线图
测试导电材料、防静电材料接线图:
a. 将电源地(黑)与BEST-12地相接
b.电源正 (红) 与电流电极相接
c. BEST-12皮安表的输入与电流电极的另一端相接
d. BEST-13静电计的输入与电压电极两端相接,测试时靠近电流正极性端的电压电极接静电计输入芯线,另一电压电极接BEST-13的地线。
静电基本知识:
在空气干燥的季节,当你开门时偶尔会有电击的感觉,这就是静电放电(ESD)。当你感觉电击时,你身上的静电电压已超过2000伏!当你看到放电火花时你身上的静电已高达5000伏!当你听到放电声音时,你身上的静电已高达8000伏!但是现代许多高速超大规模集成电路碰到仅几十伏或更低的静电就会遭到损坏。也就是说当你接触这些电路时,你既没有感觉到又没有看到更没有听到静电放电时,这块电路就已部分损伤或*损坏,而你可能还在找其硬件或软件的原因。
由于人体及周围物体极易带电几千甚至几万伏静电,如果静电放电或使用不当,将损坏仪器或使仪器性能下降。
