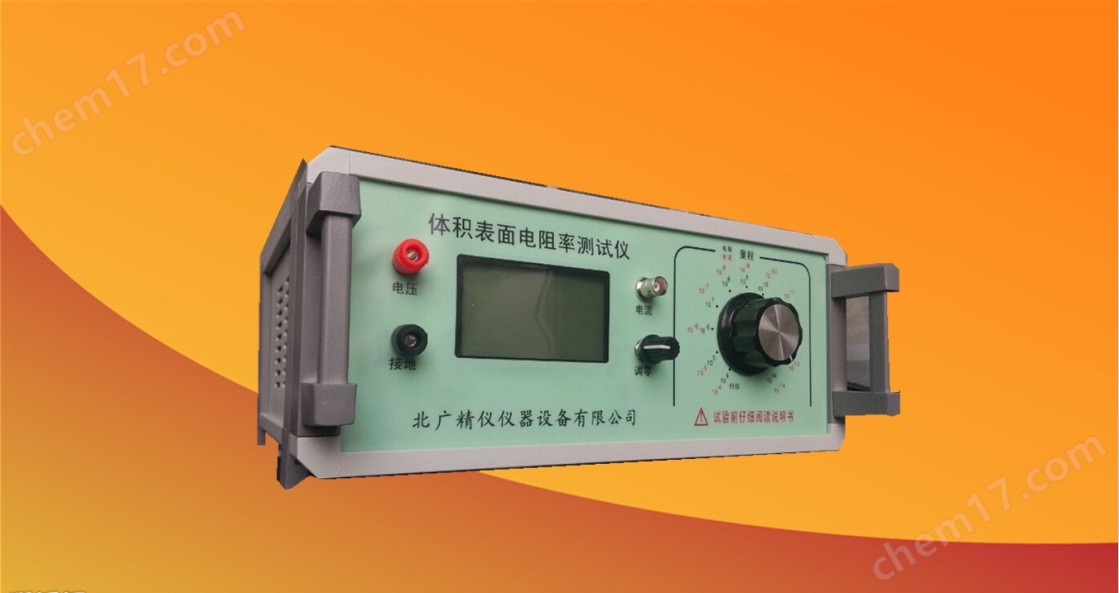

粉体体积电阻率和表面电阻率试验仪

粉体体积电阻率和表面电阻率试验仪


    产品概述

    粉体体积电阻率和表面电阻率试验仪主要标准:

    GB/T 1410-2006 《 固体绝缘材料体积电阻率和表面电阻率试验方法》
    ASTM D257-99 《绝缘材料的直流电阻或电导试验方法》
    GB/T 2439-2001《硫化橡胶或热塑性橡胶 导电性能和耗散性能电阻率的测定》
    GB/T 10581-2006 《绝缘材料在高温下电阻和电阻率的试验方法》
    GB/T 1692-2008 《硫化橡胶绝缘电阻率的测定》
    GB/T 12703.4-2010 《纺织品 静电性能的评定 第4部分:电阻率》
    GB/T 10064-2006《测定固体绝缘材料绝缘电阻的试验方法》



    粉体体积电阻率和表面电阻率试验仪符合标准及适用范围:

    *符合国家标准GB1410-2006固体电工绝缘材料绝缘电阻、体积电阻系数和表面电阻试验方法,ASTM D257 绝缘材料的直流电阻或电导试验方法 等标准要求。

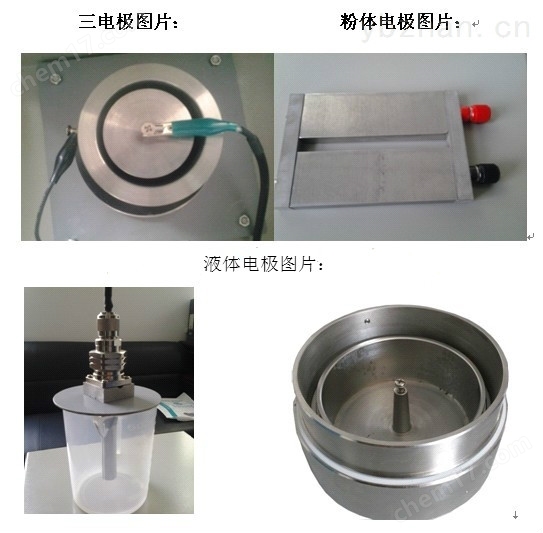

    本仪器配不同的测量电极(夹具)可以测量不同材料(固体、粉体或液体)的体积电阻率和表面电阻率或电导率。适用于橡胶、塑料、薄膜、及粉体、液体、及固体和膏体形状的各种绝缘材料体积和表面电阻值的测定。本仪器除能测电阻外,还能直接测量微弱电流。

    典型应用

    1、测量绝缘材料电阻(率)

    2、测量防静电材料的电阻及电阻率

    3、测量计算机房用活动地板的系统电阻值

    4、测量防静电鞋、导电鞋的电阻值

    5、光电二极管暗电流测量

    6、物理,光学和材料研究


    应用范围 :

    a 材料高阻测试测量如防静电产品(防静电鞋、防静电塑料橡胶制品、计 算机房防静电活动地板等)电阻值的检测;
    b 材料体积电阻(率)和表面电阻(率)测量;
    c 电化学和材料测试,以及物理,光学和材料研究;
    d 微弱电流测量如光电效应和器件暗电流测量。


    产品特点:


    本仪器具有精度高、显示迅速、稳定性好、读数方便, 适用于防静电产品 如防静电鞋、防静电塑料橡胶制品、计算机房防树脂云母体积表面电阻率测试仪静电活动地板等电阻值的检验以及绝缘材料和电子电器产品的绝缘电阻测量。本仪器除能测电阻外,还能直接测量电流如电子器件暗电流等


    技术指标

    1. 电阻测量范围: 1×104Ω ~1×1018Ω,分为十个量程。

    2. 电流测量范围为2×10-4A ~1×10-16A

    3. 全数字液晶屏显示。

    4. 准确度: 准确度优于下表

    量程 有效显示范围 20~30℃ RH<80%

    104 0.01~19.99 5%

    105 0.01~19.99 5%

    106 0.01~19.99 5%

    107 0.01~19.99 5%

    108 0.01~19.99 5%

    109 0.01~19.99 5%

    1010 0.01~19.99 5%+2字

    1011 0.01~19.99 5%+2字

    1012 0.01~19.99 5%+5字

    1013 0.01~19.99 10%+5字

    1014 0.01~19.99 10%+5字

    1014以上 0.01~19.99 10-15%+5字

    超出有效显示范围时误差有可能增加,测试电流准确度与电阻相同,测试电压准确度为 10%

    5. 使用环境: 温度 -10℃~50℃ 相对湿度<90%。

    6. 测试电压: DC10V、50V、100V、250V、500V、1000V。±10%

    7. 供电形式: AC 220V,50HZ,功耗约10W。

    8. 仪器尺寸: 300mm× 280mm× 150 mm。

    9. 质量: 约3.0KG。

    工作原理

    根据欧姆定律,被测电阻Rx等于施加电压V除以通过的电流I。传统的高阻计的工作原理是测量电压V固定,通过测量流过取样电阻的电流I来得到电阻值。从欧姆定律可以看出,由于电流I是与电阻成反比,而不是成正比,所以电阻的显示值是非线性的,即电阻无穷大时,电流为零,即表头的零位处是∞,其附近的刻度非常密,分辨率很低整个刻度是非线性的。又由于测量不同的电阻时,其电压V也会有些变化,所以普通的高阻计是精度差、分辨率低。
    BEST121型数字高阻计是同时测出电阻两端的电压V和流过电阻的电流I,通过内部的大规模集成电路完成电压除以电流的计算,然后把所得到的结果经过A/D转换后以数字显示出电阻值,即便是电阻两端的电压V和流过电阻的电流I是同时变化,其显示的电阻值不象普通高阻计那样因被测电压V的变化或电流I的变化而变,所以,即使测量电压、被测量电阻、电源电压等发生变化对其结果影响不大,其测量精度很高(),从理论上讲其误差可以做到零,而实际误差可以做到千分之几或万分之几。


    典型应用

    1.测量防静电鞋、导电鞋的电阻值

    2、测量防静电材料的电阻及电阻率

    3、测量计算机房用活动地板的系统电阻值

    4、测量绝缘材料电阻(率)

    5、光电二极管暗电流测量

    6、物理,光学和材料研究


    标准配置:

    1.测试仪器:1台

    2.电源线:1条

    3.测量线:3根(屏蔽线、测试接线、接地线)

    4.使用说明书:1份

    5.产品合格证:1份

    安全注意事项

    1. 使用前务必详阅此说明书,并遵照指示步骤,依次操作。
    2. 请勿使用非原厂提供之附件,以免发生危险。
    3. 进行测试时,本仪器测量端高压输出端上有直流高压输出,严禁人体接触 ,以免触电。
    4. 为避免测试棒本身绝缘泄漏造成误差,接仪器测量端输入的测试棒应尽可 能悬空,不与外界物体相碰。
    5. 当被测物绝缘电阻值高,且测量出现指针不稳现象时,可将仪器测量线屏 蔽端夹子接 上。 例如: 对电 缆测缆 芯与 缆壳的 绝缘 时,除 将被 测物两 端分 别接于 输入 端与高压 端, 再将电 缆壳 ,芯之 间的 内层绝 缘物 接仪器 "G",以消 除因 表面漏 电而 引起的测 量误 差。也 可用 加屏蔽 盒的 方法, 即将 被测物 置于 金属屏 蔽盒 内,接 上测 量线。
