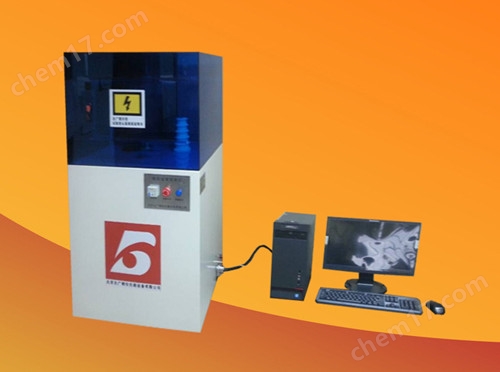

50000v绝缘材料电压击穿试验仪哪家好

50000v绝缘材料电压击穿试验仪哪家好


    产品概述

    绝缘油介电强度测试要注意的事项

      绝缘油介电强度测试绝缘油介电强度试验是高压电气行业的一项常规性试验,平时定期要对变压器和电容油进行油的性能分析,这个时候就少不了绝缘油介电强度测试仪,通过油介电强度测试能有效的检测出油的绝缘性能,以及油介电强度,确保油的质量是正常的,以避免发生击穿现象。

    绝缘油介电强度测试适合测试电气行业内的各种绝缘油的介电强度,以前没有该种仪器的时候,测试油的性能是很麻烦的,又要测试介电强度,又要测试介质损耗,都是通过老办法来测试,浪费人力物力和财力,通过绝缘油介电强度测试仪能够有效的一次性测试绝缘油的各项性能,省时省力。

      在做绝缘油介电强度测试的需要注意一些事项。

    因为要保证测试的准确性,所以测试用的油杯一定要仔细的擦洗干净,不能留有污渍,保持干燥,但是不能随意的烘干油杯,必须保持电极表面干净光洁。

    绝缘油介电强度测试在测试升压过程中,不能接触仪器的金属部分,这样很危险以免引起安全事故,要做好接地措施,严格按照试验步骤来进行操作。

    因为仪器里面有高精度的零件,在潮湿的环境中会导致零件性能下降,试验完毕要将仪器存放干燥通风之处。

    标签:

    电压击穿试验仪

    介电击穿强度试验仪

    耐电压击穿测试仪

    工频电压击穿测试仪

    电压击穿仪

    工频介电击穿强度测定仪

    50000v绝缘材料电压击穿试验仪技术参数

    Ⅰ、50000v绝缘材料电压击穿试验仪哪家好基本参数

    1.系统容量:50kVA

    2.输入电压: AC 380V

    3.输出电压:AC 0.0kV~550.0kV

    4.电压有效测量范围:15.0kV~50.0kV

    5.电压测量精度:(10%--100%FS)≤ 2%

    6.升压速率:100V/s ~10kV/s无极调速任意设定

    7.升压方式:快速升压、恒定耐压、逐级升压、慢速升压、极慢速升压

    8.试验介质:1、空气中 2、变压器油中(室温或高温油缸内)

    9判停方式:1、电压判停 2、电流判停 3、时间判停

    10. 过流保护电流选择:(0~100mA)可自由进行设定

    11. 过电流保护装置:试样击穿时在0.2s内切断电源

    12.耐压时间:1s~30min可任意设置

    13.试验变压器要求:油浸式,带有测量线圈

    14.试验电压测量方式要求:在测试试样两端并接电压互感器,直接测量试样上的电压,变压器测量线圈间接测量试验电压,两测试电压在仪表或显示器上同步显示。

    15. 设备主要由高压试验变压器、接触式调压器、伺服调速系统、数据采集系统、控制系统、自动放电装置等部分组成。

    16.控制台、调压器、变压器、油缸、试验电极保证足够的安全距离。

    Ⅱ、50000v绝缘材料电压击穿试验仪哪家好控制参数

    功能要求

    1.系统有快速升压、恒定耐压、逐级升压、慢速升压、极慢速升压试验方法程序选择功能;

    2.系统有过流、过压、急停、联锁等安全保护功能;

    3.有试样失效的判断功能(电压、电流、时间判停方式);

    4.试验过程中可动态绘制出试验电压、试验电流的曲线功能;

    5.试样失效瞬间电压、电流、时间的保持功能;

    6.试验数据的存储功能,结果可导入EXECL文档;

    7. 电压和电流的线性校正和零点校正功能;

    8. 耐压试验时有步进控制稳压功能;

    9.系统可实现无级调速,自动升降压功能;

    Ⅲ、仪器设计、应用符合标准

    满足GB1408.1、 GB/T1695、 GB/T3333 GB 12656及ASTM D149 ASTM D 876、IEC60243-1:1998、JB/T 9641、GB/T 16927、GB/T 311.1

    Ⅳ、安全防护

    自动归零保护措施:设备在非合闸状态自动回归零位安全状态;

    零限启动保护:只能调压器归零后才能启动,防止产生瞬态冲击电压;

    门联锁保护:高压试验区安全门关闭才能启动,打开自动断高压,防止人误闯入触电;

    限位开关保护:设置上下限位开关,使电压在零和满量程范围内试验,调压过程到限位自动断高压,防止电压过量程;

    过压过流保护:在满量程范围内可任意设定电压、电流的阀值,超过阀值自动断高压;

    空开断闸保护:设备配置总电源空气开关,防止试验主回路或控制回路发生短路过载且过流、过压等保护措施失灵时,能有效切断电源;

    保险丝过载熔断保护措施:试验控制回路配置保险丝,在控制系统发生短路故障等情况时,能有效熔断控制回路电源;

    急停按钮:设备配置急停按钮,防止发生着火等危险情况时能快速有效切断试验回路电源;

    高压警示灯:合闸后警示灯亮起,提示有高压,,断闸后熄灭,起警示作用;

    屏蔽隔离网:试验操作台与高压设备组件用屏蔽网隔离,防止高压飞弧击伤;

    脚踏防护开关:踏下可正常升压试验,抬起主电源切断同时调压器回零;

    自动放电装置:高压断闸状态自动放电、合闸瞬间自动断开。

    Ⅶ、系统组成

    1.琴台式控制台

    2. 150kV/20kVA油浸式试验变压器

    3. 30kVA调压器

    4. 测试系统

    5. 保护装置

    6. 限流、限压器

    7. 试验电极

    8. 试验油槽

    Ⅷ?操作台要求

    1.试验电流、电压(测量线圈和电压互感器值分别显示)、时间的实时动态显示、击穿瞬间电流、电压、时间的保持显示;

    2.合闸、零位、上限、升压、降压、恒压、急停等状态监控显示;

    3.操作界面有启动钮、停止钮、急停钮、高压指示灯;

    4."击穿","耐压","梯度耐压"选择开关;

    5.具有"试验电压"、"过流阀值"、"升压速度"、"恒定耐压时间"、"逐级初始电压"、"逐级梯度电压"、"逐级耐压时间"设置功能;

    6.试验电压、电流曲线实时显示。

    Ⅸ、适用范围

    本机主要用于绝缘纸、绝缘纸板、层压板、绝缘管、塑料、薄膜、橡胶、绝缘漆等绝缘材料在空气中或油中的击穿电压、耐电压或电气强度试验。
