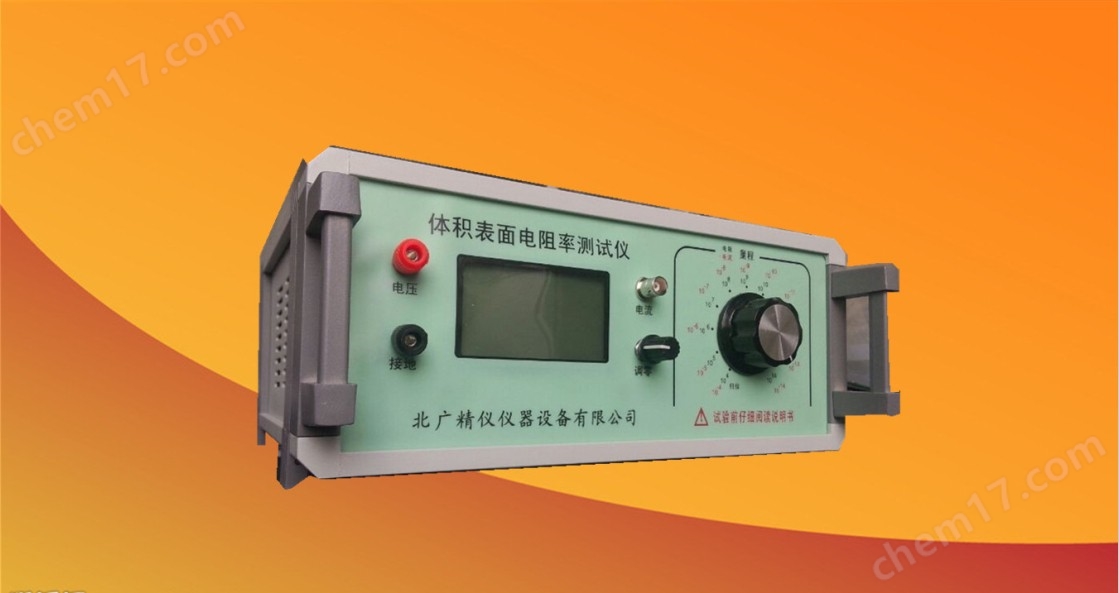

塑料体积电阻率测试仪/绝缘表面电阻测定仪
BEST-121
塑料体积电阻率测试仪/绝缘表面电阻测定仪使用方法 :
1、接好电源线
确保电源为220VAC/50Hz
2、接通电源
将电流电阻量程置于 104 档,电压量程置于10V,然后开机。
3、调零
在"Rx"两端开路的情况下,调零使电流表的显示为0000 .注意:在"Rx"两端不开路,如接在电阻箱或被测量物体上时调零后测量会产生很大的误差。一般一次调零后在测试过程中不需再调零。 完毕后关机。
4、连接线路
接好测试线,将测试线将主机与屏蔽箱连接好,测体积电阻时测试按钮拨到Rv边,测表面电阻时测试按钮拨到Rs边。然后开机。
5、选择合适的测量电压
电压选择开关在后面板,注意,在测试过程中不要随意改动测量电压,可能因电压的过高或电流过大损坏被测试器件或测试仪器;
6、测试
测量时从低档位逐渐拔往高档,每拨一次稍停留1~2秒以使观察显示数字, 当被测电阻大于仪器测量量程时,电阻表显示"1",此时应继续将仪器拨到量程更高的位置,当测量仪器有显示值时应停下,当前的数字乘以档次即是被测电阻值。当有显示数字时不要再往更高次档拨,否测仪器会过量程,机内保护电路开始工作,仪器测量准确度会下降。
7、 测试完毕将电阻电流量程拔至"104 "档,电压量程调至10V后关闭电源
每测量一次均应将量程开关拨回到104"调零"档的量程位置以免开机或测量端短路时而损坏仪器。
8、 测量电流及1015Ω以上超高电阻的测量应用测量电流后用欧姆定律以电压除以电流计算电阻的方法,详见8.5节内容。
9 、体积电阻和表面电阻转换
在测试过程中,使用屏蔽箱在进行体积电阻和表面电阻转换时,必须把电源关闭后进行档位转换,否则会导致电压冲击到主机无法显示或损坏。
主要标准:
GB/T 1410-2006 《 固体绝缘材料体积电阻率和表面电阻率试验方法》
ASTM D257-99 《绝缘材料的直流电阻或电导试验方法》
GB/T 2439-2001《硫化橡胶或热塑性橡胶 导电性能和耗散性能电阻率的测定》
GB/T 10581-2006 《绝缘材料在高温下电阻和电阻率的试验方法》
GB/T 1692-2008 《硫化橡胶绝缘电阻率的测定》
GB/T 12703.4-2010 《纺织品 静电性能的评定 第4部分:电阻率》
GB/T 10064-2006《测定固体绝缘材料绝缘电阻的试验方法》
典型应用:
1、测量绝缘材料电阻(率)
2、测量防静电材料的电阻及电阻率
3、测量计算机房用活动地板的系统电阻值
4、测量防静电鞋、导电鞋的电阻值
5、光电二极管暗电流测量
6、物理,光学和材料研究
技术指标:
1.电阻测量范围: 0.01×10 4Ω ~1×10 18Ω。
2.电流测量范围为: 2×10-4A~1×10-16A
3. 双表头显示: 3.1/2位LED显示
4. 内置测试电压:10V、50V、100V、250、500、1000V
5. 基本准确度:1%
6 使用环境: 温度:0℃~40℃,相对湿度<80%
7 机内测试电压: 10/50/100/250/500/1000V 任意切换
8.供电形式: AC 220V,50HZ,功耗约5W
9. 仪器尺寸: 285mm× 245mm× 120 mm
10.质量: 约2.5KG
11 测试电压有六种选择之多DC10V、50V、100V、250V、500V、1000V;
12 使用操作简便,在任何电阻量程和测试电压下均直接读显示数字结果,
免去要乘以一个系数的麻烦,使测量超高电阻就如用万用表测量普通电阻样简便。
技术指标 :
1. 电阻测量范围: 1×104Ω ~1×1018Ω,分为十个量程。
2. 电流测量范围为2×10-4A ~1×10-16A
3. 全数字液晶屏显示。
4. 准确度: 准确度优于下表
量程 有效显示范围 20~30℃ RH<80%
104 0.01~19.99 5%
105 0.01~19.99 5%
106 0.01~19.99 5%
107 0.01~19.99 5%
108 0.01~19.99 5%
109 0.01~19.99 5%
1010 0.01~19.99 5%+2字
1011 0.01~19.99 5%+2字
1012 0.01~19.99 5%+5字
1013 0.01~19.99 10%+5字
1014 0.01~19.99 10%+5字
1014以上 0.01~19.99 10-15%+5字
超出有效显示范围时误差有可能增加,测试电流准确度与电阻相同,测试电压准确度为 10%
5. 使用环境: 温度 -10℃~50℃ 相对湿度<90%。
6. 测试电压: DC10V、50V、100V、250V、500V、1000V。±10%
使用注意事项 :
高阻测量一定要严格按使用方法步聚进行,否则有可能造成仪器*损坏或电人。
1 应在"Rx"两端开路时调零(主机开机)
如接在电阻箱或被测量物体上时调零后测量会产生很大的误差。一般一次调零后在测试过程中不需再调零,但改变测量电压后可能要重新调零。
2 禁止将"Rx"两端短路,以免微电流放大器受大电流冲击
3 在测试过程中不要随意改动测量电压,
随意改动测量电压可能因电压的过高或电流过大损坏被测试器件或测试仪器,而且有的材料是非线性的,即电压与电流是不符合欧姆定律,有改变电压时由于电流不是线性变化,所以测量的电阻也会变化。
4 测量时从低次档逐渐拔往高次档
每拨一次稍停留1~2秒以便观察显示数字,当有显示值时应停下,记录当前的数字即是被测电阻值。若显示"1"时,表示欠量程应往高次档拔。直到有显示数字时为止。当有显示数字时不能再往高次档拨,否则有可能损坏仪器(机内有过电流保护电路)。除104 Ω档之外,当显示低于1.99,表示过量程应换低档!
5 大部分绝缘材料,特别是防静电材料的电阻值在加电压后会有一定变化而引起数字变化
由于本仪器的分辩率很高,因而会引起显示值的末尾几位数也变化,这不是仪器本身的问题,而是被测量对象的导电机理复杂而使得阻值有些变化。在这种情况下往往取2位有效数就够了。
6 接通电源后,手指不能触及高压线的金属部分
本仪表有二连根线:高压线(红)和微电流测试线。在使用时要注意高压线,开机后人不能触及高压线,以免电人或麻手。
7 测试过程中不能触摸微电流测试端
微电流测试端zui怕受到大电流或人体感应电压及静电的冲击。所以在开机后和测试过程中不能与微电流测试端接触,以免损坏仪表。
8 在测量高阻时,应采用屏蔽盒将被测物体屏蔽.
在测量大于1010 Ω以上时,为防止外界干扰面而引起读数不稳。
9 每次测量完时应将量程开关拨回"104 "档再进行下次测试
在测量时应逐渐将量程开关拨到高阻档,测量完时应将电流电阻量程、电压量程开关拨回低档。以 确保下次开机时量程开关处在低阻量程档
