体积表面电阻率测定仪(数值直接读取电阻测试仪)

体积表面电阻率测定仪(数值直接读取电阻测试仪)


    产品概述

    体积表面电阻率测定仪(数值直接读取电阻测试仪)符合标准:

    GB/T 1410-2006

    ASTM D257-99

    GB/T 10581-2006

    GB/T 1692-2008

    GB/T 2439-2001

    GB/T 12703.4-2010

    GB/T 10064-2006

    体积表面电阻率测定仪(数值直接读取电阻测试仪)概述

    本仪器既可测量高电阻,又可测微电流。采用了美国In公司的大规模集成电路,使仪器体积小、重量轻、准确度高。数字液晶直接显示电阻值和电流。电阻量限从1×104Ω ~1×1018 Ω,是目前国内测量范围zui宽,准确度zui高的数字超高阻测量仪。电流测量范围为2×10-4 ~1×10-16A。机内测试电压为10V/50V/100V/250V/500V/1000V任意可调。本仪器具有精度高、显示迅速、性好稳定、读数方便, 适用于橡胶、塑料、薄膜、及粉体、液体、及固体和膏体形状的各种绝缘材料体积和表面电阻值的测定。

    技术指标

    1、电阻测量范围:1 ×104Ω ~1×1018Ω。

    2、电流测量范围:2×10-4A~1×10-16A

    3、显 示 方 式: 32位LED液晶屏显示

    4、内置测试电压: 10V 、50V、100V、250、500、1000V

    5、基本准确度:1%

    6、使用环境: 温度:0℃~40℃,相对湿度<80%

    7、机内测试电压: 10V/50V/100/250/500/1000V 任意切换

    8、供电形式: AC 220V,50HZ,功耗约5W

    9、仪器尺寸: 285mm× 245mm× 120 mm

    10、质量: 约2.5KG

    工作原理

    根据欧姆定律,被测电阻Rx等于施加电压V除以通过的电流I。传统的高阻计的工作原理是测量电压V固定,通过测量流过取样电阻的电流I来得到电阻值。从欧姆定律可以看出,由于电流I是与电阻成反比,而不是成正比,所以电阻的显示值是非线性的,即电阻无穷大时,电流为零,即表头的零位处是∞,其附近的刻度非常密,分辨率很低。整个刻度是非线性的。又由于测量不同的电阻时,其电压V也会有些变化,所以普通的高阻计是精度差、分辨率低。

    本仪器是同时测出电阻两端的电压V和流过电阻的电流I,通过内部的大规模集成电路完成电压除以电流的计算,然后把所得到的结果经过A/D转换后以数字显示出电阻值,即便是电阻两端的电压V和流过电阻的电流I是同时变化,其显示的电阻值不象普通高阻计那样因被测电压V的变化或电流I的变化而变,所以,即使测量电压、被测量电阻、电源电压等发生变化对其结果影响不大,其测量精度很高(),从理论上讲其误差可以做到零,而实际误差可以做到千分之几或万分之几。

    典型应用

    1、测量绝缘材料电阻(率)

    2、测量防静电材料的电阻及电阻率

    3、测量计算机房用活动地板的系统电阻值

    4、测量防静电鞋、导电鞋的电阻值

    5、光电二极管暗电流测量

    6、物理,光学和材料研究

    标准配置:

    1、测试仪器:1台

    2、.电源线:1条

    3、测量线:3根(屏蔽线、测试接线、接地线)

    4、使用说明书:1份

    备注:

    本仪器配不同的测量电极(夹具)可以测量不同材料(固体、粉体或液体)的体积电阻率和表面电阻率或电导率,*符合国家标准GB1410-2006固体电工绝缘材料绝缘电阻、体积电阻系数和表面电阻试验方法,ASTM D257 绝缘材料的直流电阻或电导试验方法 等标准要求。

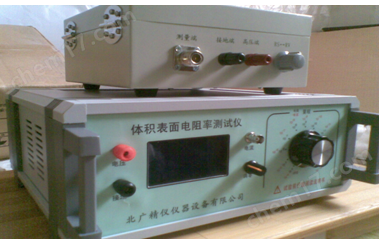

    121外观图:

    操作方式:

    1、电流先手动调零

    2、调整测试电压

    3、旋转电阻波荡观察数值

    4、读取电阻值

    5、根据电阻值按以下公式求出

    (1)体积电阻率

    式中:PV——体积电阻率,单位为欧姆厘米(Ω.cm);

    RX——按测得的体积电阻,单位为欧姆(Ω);

    A——是被保护电极的有效面积,单位为平方米(m2)或(平方厘米(cm2))

    h——试样的平均厚度,单位为米(m)或厘米(cm)

    (2)表面电阻率计算:

    表面电阻率计算公式如下:

    式中:

    Ps——体积电阻率,单位为欧姆米(Ω.cm);

    RX——按测得的表电阻,单位为欧姆(Ω);

    P——是被保护电极的有效周长,单位为米(m)或(厘米(cm))

    g——两电极之间的距离,单位为米(m)或厘米(cm)
