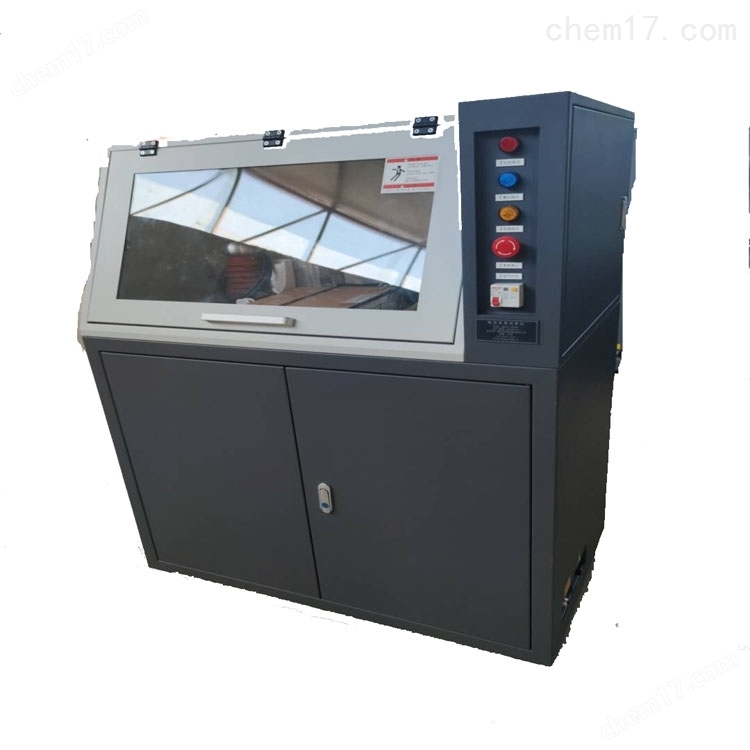

电气强度击穿电压测试仪主要型号：BDJC-10KV 20KV 30KV 50KV 100KV 150KV

◇别称：电压击穿仪，介电击穿仪，电气强度仪，击穿强度测试仪，耐电压测试仪（绝缘材料）

满足标准：满足GB1408-2006 绝缘材料电气强度试验方法，GB/T1695-2005硫化橡胶工频电压击穿强度和耐电压强度试验方法，GB/T3333 电览纸工频电压击穿试验方法，HG/T 3330绝缘漆漆膜击穿强度测定法，GB12656 电容器纸工频电压击穿试验方法及ASTM D149 标准要求。

适用于固体绝缘材料（如：塑料、橡胶、薄膜、树脂、云母、陶瓷、玻璃、绝缘漆等介质）在工频电压或直流电压下击穿强度和耐电压的测试。

电脑控制：通过我公司自主研发的全新智能数字集成电路系统与软件控制系统两部分来完成，使升压速率真正做到匀速、准确，并能够准确测出漏电电流的数据。可实时动态绘制试验曲线，显示试验数据，判断准确，并可保存，分析，修改，打印试验数据。

电气强度击穿电压测试仪本仪器在试验过程中可对升压击穿过程绘制实时曲线，每次试验的升压曲线都由不同颜色构成，试验结束后可叠加对比材料的试验数据重复性。2、可以随时调取当前及历史试验数据进行查看，编辑及修改实验结果。3、试验过程中可以随时修改试验条件及存储路径及自动存储试验结果。4、试验过程中，可随时通过软件决定本次试验是否有效，方便筛选试验结果。5、可对软件设置密码，生成密码保护，做到专机专人操作，避免无关人员误操作。6、 可对试验结果编辑修改后打印，方便操作 更加人性化。7、可对一组试验中曲线数据的试验结果是否进行人为选定 。8、本仪器采用*无触点原件匀速调压方式，淘汰同类产品中机械传动升压方式。

◇设备安全保护功能：1.试验在试验箱中进行，试验箱门打开时电源加不到高压变压器输入端，即高压侧无电压。100KV测试设备高压电极距离试验箱壁的zui近距离大于370mm，50KV测试设备高压电极距离试验箱壁的zui近距离大于250mm，试验时即使人接触箱壁也不会有危险。2. 设备要安装单独的保护地线。接保护地线，主要是减少试样击穿时对周围产生的较强的电磁干扰。也可避免控制计算机失控。3. 该试验设备的电路设有多项保护措施，主要有：过流保护、失压保护、漏电保护、短路保护、直流试验放电报警等。4.直流试验放电报警功能:在设备做完直流试验时,当开启试验门时设备会自动报警,直至使用设备上的放电装置放电后报警会自动取消.（注：因为直流试验后不放电会危险到人身安全,不能直接拿取电极,起到提醒使用人员放电以免造成人身伤害）。

◆技术要求：

☆输入电压： 交流 220 V ☆输出电压： 交流 0--50 KV ; 直流 0—50 KV

☆电器容量： 3KVA ☆高压分级： 0-10KV，0--50KV，

☆升压速率： 100V/S 200V/S 500 V/S 1000 V/S 2000V/S 3000V/S 等

（备注：满足标准要求并可以根据用户需求设定不同的升压速率）

☆击穿电压升压速率可分八级（可选定）：

a、0.1 kV/s

b、0.2 kV/s

c、0.5 kV/s

d、1.0 kV/s

e、1.5 kV/s

f、2.0 kV/s

g、2.5 kV/s

h. 3.0 kV/s

☆试验方式： 直流试验：匀速升压. 梯度升压 .耐压试验 交流试验：匀速升压 . 梯度升压 . 耐压试验

☆试验介质：空气，试验油 ☆安装灵敏度较高的过电流保护装置保证试样击穿时在0.05S内切断电源。 ☆采用智能集成电路进行匀速升压。

☆支持短时间内短路试验要求。 ☆电压试验精度： ≤ 1％。 ☆、试验电压连续可调： 0--50KV。☆电流可采集到m*。 ☆出具*计量单位校准检定证书或出具客户计量单位的证书。 ☆电源：220V±10%的单相交流电压和50Hz±1%的频率。 ☆电流电压稳定度: 外界电源电压波动10%时
