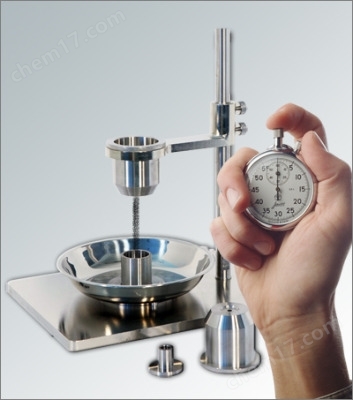

BT-200金属粉末流动性测定仪（霍尔流速计）是研制的用于测试金属粉末流动性的仪器。它符合国家标准GB/T 1482-2010和国际标准ISO 4490-2008。凡是能自由流过孔径为2.5mm标准漏斗的金属粉末，均可采用这种仪器来进行流动性测试。它的基本原理是通过计量50g金属粉末流过孔径为2.5mm标准漏斗所需要的时间来判别该金属粉末流动性好坏的，所用时间越短则该粉末的流动性越好，所用时间越长该粉末的流动性越差。如果某种金属粉末无法流过2.5mm的小孔，或经轻轻敲动才能断断续续地流出，则应认为该金属粉末不具有流动性。

基本性能指标

操作步骤

• 仪器准备：将BT-200放置在一个平稳的工作台上，调好水平，将各部分固定好，调好秒表备用。

• 样品准备：称量50g的样品（精确到±0.1g），放到光滑的纸上。

• 测试方法：用一手食指堵住标准漏斗流出口，另一手拿好秒表，把放到光滑纸上的50g的样品倒入漏斗中，在松开堵孔的手指的同时启动秒表计时，在粉末流完的瞬间立即停止计时，记录下来所记的时间（精确到0.2s）。

• 重复测试：取三份样品重复测试三次，记录每次从流动开始到结束所需要的时间，计算三次所记录时间的平均值。

漏斗校准

• 校准所用的标准样品：标准样品为金刚砂，粒度小于106μm。标准样品应在105℃的干燥箱中烘30分钟，然后放到干烧器中冷却到室温。

• 标准流动性：该标准样品的标准流动性应为40±0.5s。

• 标准样品的实际流动性：称量50g按上述操作方法进行流动性试验，反复试验6次，取后5次试验结果计算平均值，要求每次测量时间的最大偏差小于0.4s。

• 校正系数：校正系数=40/标准样品的实际流动性。

• 用标准样品试验时流动性发生变化的原因：如果时间缩短了，2.5mm的小孔被磨大了，当流动性小于37s时，漏斗就要报废；如果时间变长了，说明小孔壁上粘附了样品，要用非金属的器物清除粘附在小孔壁上的样品。注意在清除过程中不要用金属等硬物划伤小孔。

结果

用三份样品的的测量结果的算术平均值，乘以漏斗的校正系数，用**s/50g来表示该金属粉末的流动性（所得结果应精确到0.5s）。此外，结果中还应有样品干燥处理情况、是否敲打漏斗使粉末流动等与结果有关的内容。
