一·概述（Summary）

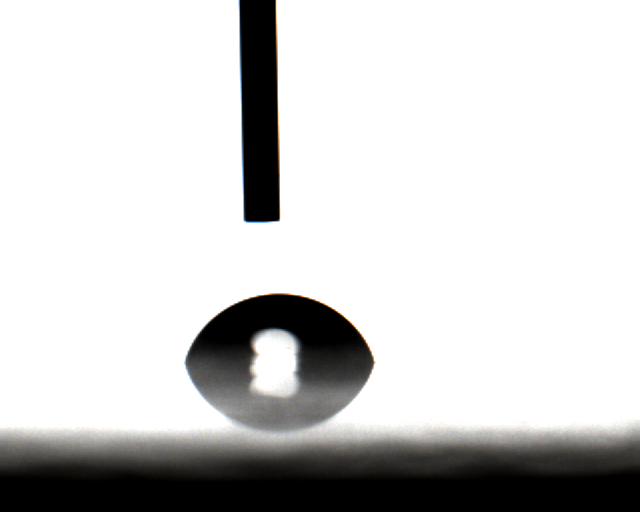

接触角（Contact angle）是指在气、液、固三相交点处所作的气-液界面的切线，此切线在液体一方的与固-液交界线之间的夹角θ，接触角测量是现今表面性能检测的主要方法。

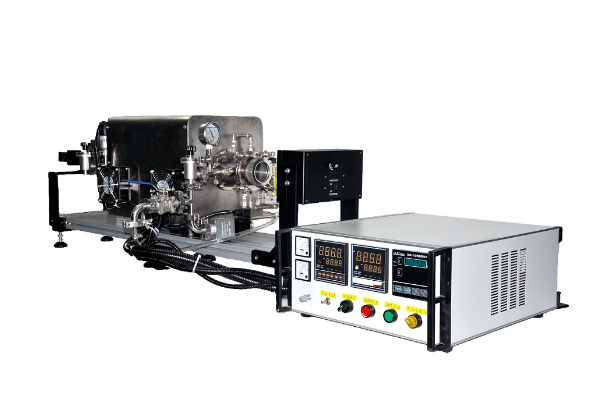

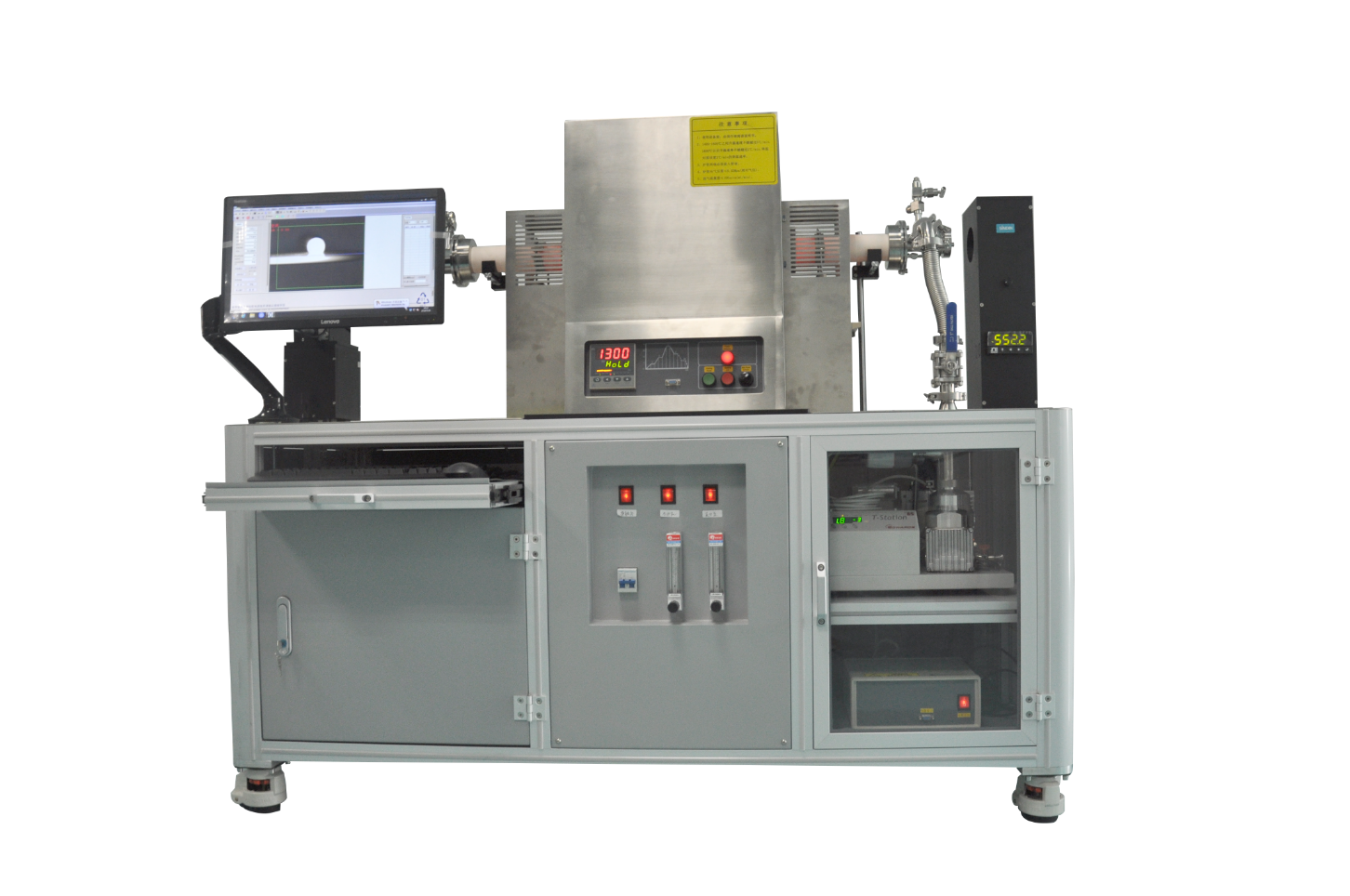

PZ-1500高温高真空型接触角测量仪是采用光学成像的原理，通过图像轮廓分析方式测量高温状态下样品表面接触角、润湿性能、表界面张力、表面能等性能，设备通常用于检测金属材料表面性能，设备性价比高、加热稳定、真空度高、功能全面、可满足各种金属材料科研需要。

二·应用（Application）

1、冶金行业（Metallurgy）：分析熔液(melt)如钢液、铝液、铜液高温条件下的表面张 力值；在基于分析接触角及表面张力的基础上，控制合理润湿范围，查找有效的去除 冶炼过程中炉垢的办法

2、焊接行业（Welding）：分析焊料与焊接体的接触角值以及焊料熔液的表面张力，从 而有效地提升焊接强度

3、合金行业（Alloy）：分析材料组份的表面张力值，提高合金材料间的互相结合程度

4、制陶及玻璃行业（Pottery and glass）：分析加热过程中的烧结、软化、熔化到液 化全过程的轮廓变化进行监测，分析陶瓷或玻璃的表面张力值

5、瓷釉（Enamel）：釉面表面润湿性分析，提升釉面的表面强度

6、煤炭及电力行业（Coal and electricity）：分析煤炭的表面张力值，控制合理的润 湿性，有效去除炉垢

7、其他高温要求的测试（Other）：分析熔液的表面张力值以及熔液与固体材料之间的 接触角值，分析不同温度或随时间变化的表面张力和接触角值。

三·设备原理（Principle）

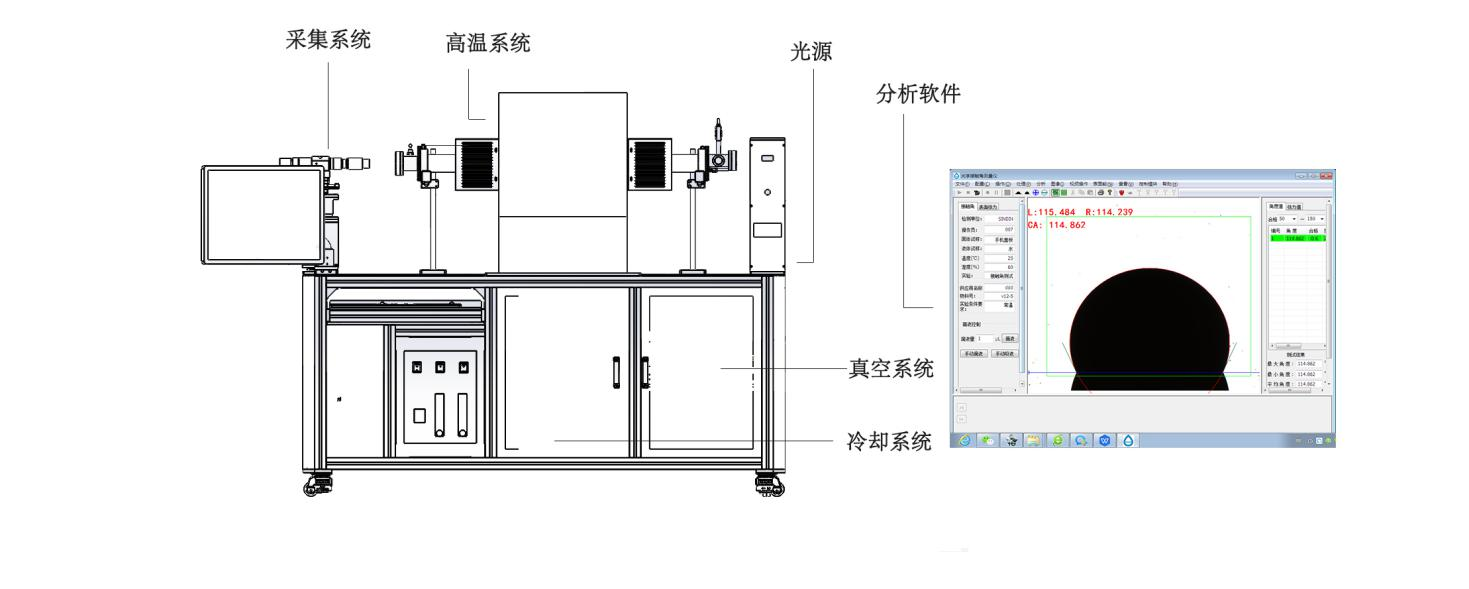

如上图、接触角测量仪主要由光源、高温系统、真空系统、采集系统、冷却系统、分析软件六大部分组成，设备采用光学成像的原理。

光源采用密集LED冷光设计，发光均匀，图像清晰锐利，寿命长；

高温系统标配采用国内高温炉（可定制进口高温炉），30编程高温加热设施加热稳定，密封性强，受热均匀；

真空系统采用进口真空分子泵，极限真空度高，抽真空稳定，配备进口真空计量程广；

采集系统采用黑白进口CCD相机，拍摄稳定，图像清晰，真实可靠，采用德国工业级超远焦距变倍变焦镜头，0.7-4.5倍放大可调，成像无畸形失真；

冷却系统采用双循环水冷装置，工作时间长，温度可调，能更好的达到降温效果避免监控部分过热带来的隐患；

分析软件功能强大，具备一键式全自动拟合能力，具备xian的拟合方法，满足各种液滴形态的精确拟合；

四·技术规格（Specifications）

五·符合国家的相关标准（Accord with national standard）

1.GB/T 24368-2009(玻璃表面疏水污染物检测)；

2.SY/T5153-2007（油藏岩石润湿性测定方法）；

3.ASTM D 724-99（2003）（纸的表面可湿性的试验方法）；

4.ASTM D5946-2004（塑料薄膜与水接触角度的测量）；

5.ISO15989（塑料薄膜和薄板电晕处理薄膜的水接触角度的测量）；

六·产品特点（Product features）

1. 主机采用高强度航空铝合金结构搭配模块化设计理念，自主研发的集成芯片电路控制，采纳国际进口接触角设备的设计精华与配置，保证仪器具有极强的稳定性；

2. 加热系统：国内高温炉厂家采用硅钼棒加热元件，有效加热恒温区长度φ50mm*120mm，智能化30段可编程温度控制，升温速率≤10℃/min，控温精度，1000℃以下，±0.1℃，1000℃以上，±1℃；

3. 双温度监控系统，外置与内置同时具备，测温热电偶，原装进口品牌，材质为钨铼合金，测量精度±0.1℃，可实时监测加热炉内温度；

4. 接触角测试专用的同轴双视窗法兰装置，内置热电偶测温位置，内置真空系统及保护气体管路，内置双水冷装置。观察视窗直径不低于20mm。视窗材质采用进口石英材质并可拆卸更换；

5. 专用设计光学系统调节机构，光学成像倾斜度，-10~10°连续可调，精度±0.1°；左右前后±25mm可调，高度±10mm；光学系统可实现配合样品放置快速位置切换，行程不低于150mm，并具备锁止机构；快速准确可调的光学系统，确保样品放置及视野调节准确便捷；

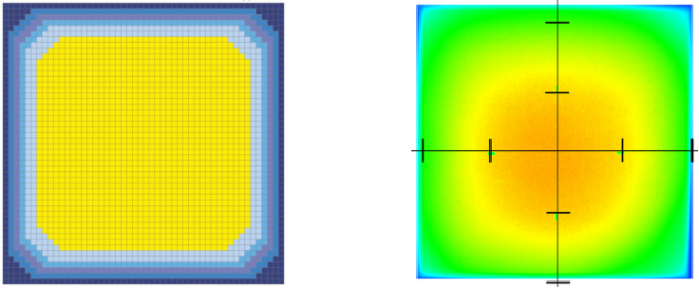

6. 采用工业级密集可调LED冷光源系统（寿命25000H以上），保证成像更清晰，同时避免额外热度所导致的小液滴挥发；
