| 仪器分类: | 视频光学接触角测定仪 | 仪器种类: | 台式 |
| 接触角准确度: | 0.1 | 放大倍数: | 0.7-4.5 |
| 表面张力范围: | 0-2000 |
一·概述（Summary）
接触角（Contact angle）是指在气、液、固三相交点处所作的气-液界面的切线，此切线在液体一方的与固-液交界线之间的夹角θ，接触角测量是现今表面性能检测的主要方法。
PZ-500全自动接触角测量仪是采用外形图像分析（Shape image analysis）方法测量样品表面接触角、润湿性能、表界面张力、表面能、滚动（滑落角）、前进后退角及滞后性、多点自动智能接触角测量等性能的专用设备，设备自动化程度高，可搭配自动化流水线实现在线拟合。
二·应用（Application）
接触角测量仪广泛应用于各个行业领域，在手机制造、玻璃制造、表面处理、材料研究、化学化工、半导体制造、涂料油墨、电子电路、纺织纤维、生物等领域，接触角测量已经成为了一项评估表面性能的重要仪器。
（部分测试功能需要选购专门附件完成）
1. 液体在固体表面的铺展、渗透、吸收等润湿行为，座滴法测量静态接触角；
2. 材料在固体表面的前进角、后退角、接触角滞后、滚动角、动态接触角测量；
3. 吸收材料的连续实时研究及过程记录，接触角随时间变化曲线分析；
4. 各种特殊材料的接触角测量，如粉末、弯曲曲面、超疏水/超亲水样品；
5. 附着滴法测试材料浸没在液体中的接触角测试；
6. 悬滴法测量各种液体表界面张力及其极性、色散分量；
7. 计算固体表面自由能（Surface free energy），及其极性色散分量分析；
8. 分析液体在固体表面的粘附功（Adhersion），评估固体表面均匀性、清洁度等。
三·设备原理（Principle）

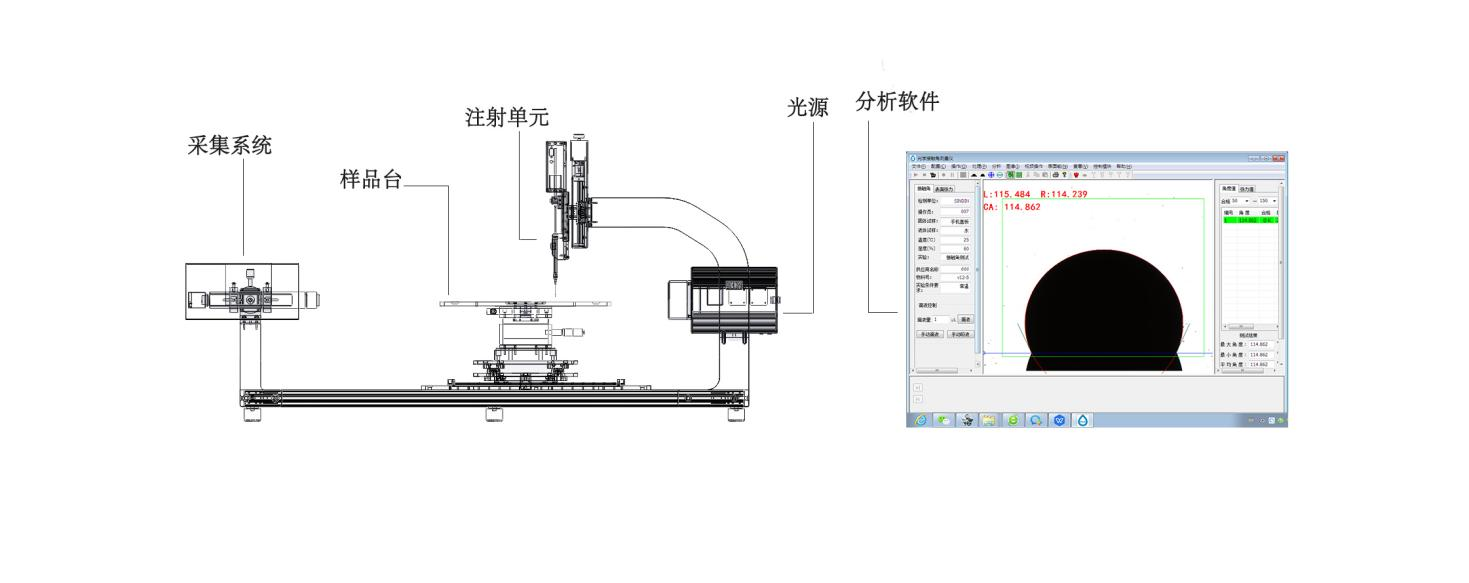

如上图、接触角测量仪主要由光源、注射单元、样品台、采集系统、分析软件五大部分组成，设备采用光学成像的原理。
光源采用密集LED冷光设计，发光均匀，图像清洗，寿命长；
注射单元采用高精度注射泵进液，由软件定量定速控制，滴液稳定，精度极高，注射单元自动上升下降接液；
样品台采用三维自动位移装置，全软件控制，实现自动定点定位测量，可根据不同产品设置不同测试方案；
采集系统采用黑白进口CCD相机，拍摄稳定，图像清晰，真实可靠，镜头采用德国工业级远心变焦变倍式进口配置，0.7-4.5倍放大可调3mm微调，成像无畸形失真；

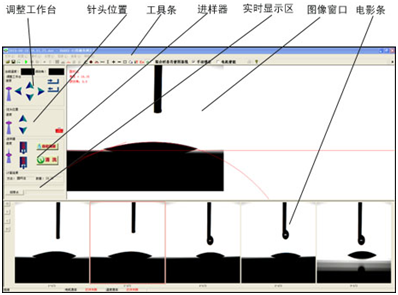

分析软件功能强大，具备一键式全自动拟合能力，具备国际最领xian的拟合方法，满足各种液滴形态的精确拟合;
四·技术规格（Specifications）
接触角主机 | |
外形尺寸 | 690mm（长）*380mm(宽)* 680mm(高) |
重量 | 43KG |
电源 | 220V / 60HZ |
光源系统 | |
光源 | 密集LED可调节蓝色基调工业级冷光源 |
寿命 | 使用寿命达贰万伍仟小时以上 |
注射单元 | |
注射器 | 专用配套高精密石英注射器、容量500μL |
滴液 | 软件控制自动进液，精度高达0.01μL |
注射单元移动 | 软件自动升降行程60mm; 左右30mm |
采集系统 | |
CCD | SONY原装进口高速工业级芯片、25帧/S、130W像素 |
镜头 | 0.7-4.5倍高清工业级连续变倍式显微镜 |
采集系统调节 | 前后50mm（3mm微调）、视角角度可调（平视、俯视、仰视、360°旋转等多视角观察） |
样品台装置 | |
工作台面尺寸 | 120mm*150mm（可根据实际样品尺寸定制） |
样品尺寸 | 6寸 |
样品台移动 | 前后移动 自动，行程200mm，精度0.01mm |
分析软件 | |
接触角测量范围 | 0-180° |
接触角测量精度 | ±0.1° |
表界面张力测量范围 | 0-2000mN/m |
表界面张力测量精度 | 0.01 mN/m |
分析软件功能 | 1、国内zuixianjin的接触角测量分析软件自动拟合法（一键自动拟合， 不存在人工误差）包括：圆法拟合（Circle method）、椭圆/斜 椭圆拟合法（Ellipse/Oblique ellipse）、LY、微分椭圆法/微 分圆法（Differential circle / Differential ellipse）； 2、动态接触角拟合（批量拟合多张图像）包括：润湿性能测试 （Wettability）、视频连续拟合计算（Video analysis）； 3、表面能计算（Surface energy） 4、表界面张力测量（Surface tension） 5、前进后退角测量（Advancing and receding angle） 6、粘附功（Adhesion work） 7、自动样品批量测量方案设置功能（支持指定样品的测试方案设定及调取自动测试方案） 8、 样品方案设定：可根据实际样品尺寸规格在软件中设置测量方案，后续如有同款产品可直接调取已存储方案直接开展测试 9、一键式多点测量（可多次循环）：自动进样→自动接液→软件自动完成测量→自动换下一个点位 10、可针对不同样品设置测量方案并可保存，方便下次再次测量同一类样品时直接调取测量 |
五·符合国家的相关标准（Accord with national standard）
1.GB/T 24368-2009(玻璃表面疏水污染物检测)；
2.SY/T5153-2007（油藏岩石润湿性测定方法）；
3.ASTM D 724-99（2003）（纸的表面可湿性的试验方法）；
4.ASTM D5946-2004（塑料薄膜与水接触角度的测量）；
5.ISO15989（塑料薄膜和薄板电晕处理薄膜的水接触角度的测量）；
六·产品特点（Product features）
1. 主机采用高强度航空铝合金结构搭配模块化设计理念，自主研发的集成芯片电路控制，采纳国际进口接触角设备的设计精华与配置，保证仪器具有极强的稳定性；
采用工业级密集可调LED冷光源系统（寿命25000H以上），保证成像更清晰，同时避免额外热度所导致的小液滴挥发；
1. 采用高性能日本原装进口工业机芯，工业
级远心变焦变倍镜头，基本可达到图像无失
真情况，确保**的成像效果；
2. 采用USB2.0标准接口，数据传输速度快，兼容性高，成像稳定性强；
3. 国内SJ提供德国进口的接触角测量校准样，确保仪器的jing准性，角度校准标准片3°5°8° ；60°90°120°；115°（选配）；
4. 采集系统设计灵活，适用于绝大部分测量环境，简单应付多种复杂的样品表面测量；
5. 拥有全球zuixianjin接触角分析方法，满足所有种类液滴成像的精确拟合，其中包括品智创思独有的微分椭圆与微分圆特殊液体成像拟合方法；
1. 采用国际领xian的计算方法，软件已实现全自动拟合避免人为操作造成的误差；
2. 具备双边接触角测量快速拟合功能，更全面量分析
液体与固体的表面润湿性能、更准确的分析表面的 实际润湿情况；
3. 动态拍摄、视频快速测试数据，可以连续性记录测试接触角的变化，再由软件自动批量拟合；
4. 软件自动生成报告，其中涵盖 Word形式、Excel形式、谱图形式等多种数据报告；
5. 具备多种可选配功能件，我司研发团队雄厚可满足客户提出来的各种定制测量要求；
6. 样品方案设定、可根据实际样品尺寸规格在软件中设置测量方案，后续如有同款产品可直接调取已存储方案直接开展测试；
7. 一键式多点测量，自动进样→自动接液→自动测量→自动换点
可保存针对不同样品的测试方案，下次测量对应样品时可直接选择相应方案
